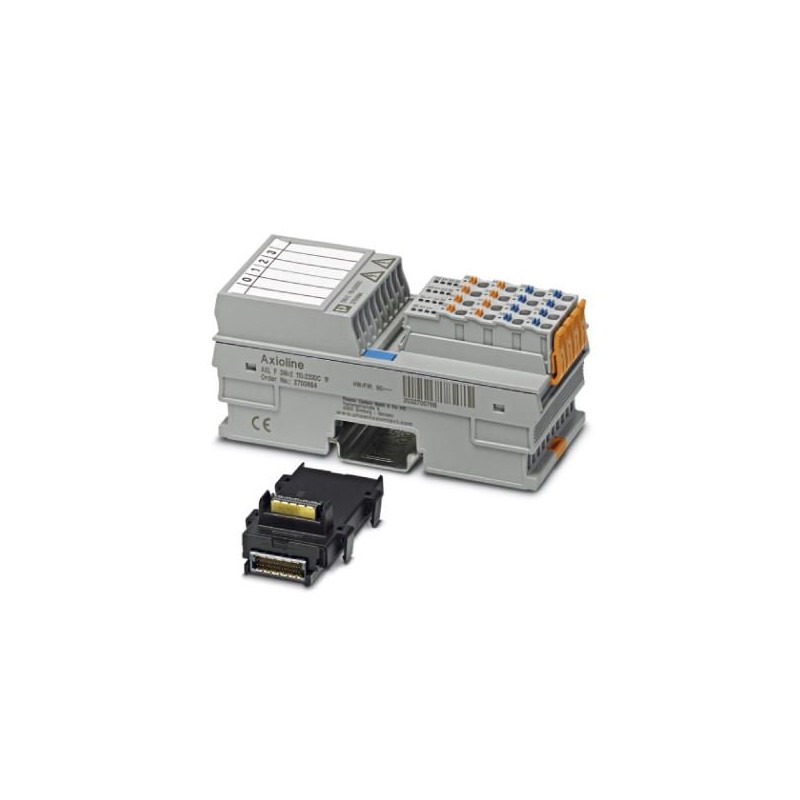

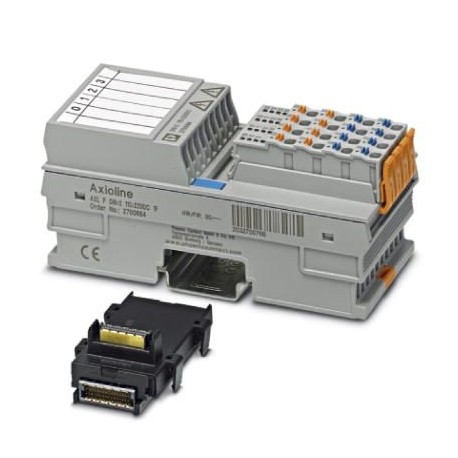

AXL F DI8/2 110/220DC 1F 2700684 PHOENIX CONTACT Módulo de I/O
AXL F DI8/2 110/220DC 1F
2700684
PHOENIX_CONTACT
Módulo de I/O
AxiolineF, Módulo de entrada digital, Entradas digitais: 8, 110 VCC / 220 VCC, tecnologia de conexão: 2 condutores, corresponde à norma IEC 61850-3, velocidade de transmissão no barramento local: 100 MBit/s, índice de proteção: IP20, incluindo módulo de soquete de barramento e conectores AxiolineF
Controladores industriais (PLC) > Módulo de entrada/saída digital de periférico descentralizado de bus de campo
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2700684 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 106 (C-6-2017) |
| GTIN | 4046356916448 |
| Peso por unidade (exclusive embalagem) | 173,000 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 53,6 mm |
| Altura | 126,1 mm |
| Profundidade | 54 mm |
| Instrução para dimensões | A profundidade é válida com utilização de um trilho de fixação TH 35-7.5 (conforme EN 60715). |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C (Posição de montagem: montagem na parede sobre trilho de fixação horizontal, tensão de entrada máx. 264 V) |
|---|---|
| -25 °C ... 55 °C (Posição de montagem: indiferente) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % (sem condensação) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Dados de conexão
| Denominação | Conector Axioline F |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Nota sobre o tipo de conexão | Observe as indicações sobre as bitolas do condutor no manual do usuário "Axioline F: Sistema e instalação". |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 16 |
| Comprimento de isolamento | 8 mm |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 173 g |
| Observação sobre o peso | com conectores e módulo de base de bus |
| Grau de impurezas | 2 |
Interfaces
| Denominação | Bus local Axioline F |
|---|---|
| Número de canais | 2 |
| Tipo de conexão | Módulo de base bus |
| Velocidade de transmissão | 100 MBit/s |
Potenciais Axioline
| Denominação | Alimentação do bus local Axioline F (UBus) |
|---|---|
| Tensão de alimentação | 5 V DC (via módulo de base Bus) |
| Consumo de energia | máx. 120 mA |
| máx. 600 mW | |
| Denominação | Alimentação para módulos de entrada digital (UI) |
| Proteção | máx. 8 A () |
Entradas digitais
| Denominação entrada | Entradas digitais |
|---|---|
| Descrição da entrada | EN 61131-2 Tipo 1 |
| Tipo de conexão | Conexão Push-in |
| Tecnologia de conexão | 2 condutores |
| Quantidade de entradas | 8 |
| Denominação de proteção | Proteção contra inversão de polaridade das entradas |
| Tempo de filtragem de entrada | < 1 ms |
| Tensão de entrada | 110 V DC (Tensão nominal) |
| 220 V DC (Tensão nominal) | |
| máx. 300 V DC | |
| Faixa de tensão de entrada sinal "0" | -41 V DC ... 41 V DC |
| Faixa de tensão de entrada sinal "1" | 88 V DC ... 300 V DC |
| Faixa de tensão de entrada | -300 V DC ... 300 V DC |
| Corrente de entrada nominal com UIN | 1,5 mA |
Isolamento de potencial
| Faixa de teste | Periféricos / lógica 4 kV Tensão de impulso de referência (isolamento seguro conforme EN 61010-2-201/IEC 61010-2-201) |
|---|---|
| Periféricos / lógica 5 kV Tensão de teste de impulsos conforme EN 61850/IEC 61850 | |
| Periféricos / Terra funcional 4 kV Tensão de impulso de referência (isolamento seguro conforme EN 61010-2-201/IEC 61010-2-201) | |
| Periféricos / Terra funcional 5 kV Tensão de teste de impulsos conforme EN 61850/IEC 61850 | |
| Periférico/periférico (conectores adjacentes) 2,5 kV Tensão de teste de impulsos conforme EN 61850/IEC 61850 | |
| Lógica/terra funcional 1 kV Tensão de teste de impulsos conforme EN 61850/IEC 61850 |
Normas e disposições
| Testes mecânicos | Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 30g | |
| Choque contínuo conforme EN 60068-2-27/IEC 60068-2-27 10g | |
| Desenvolvido em conformidade com a norma | IEC 61850-3 Descarga de eletricidade estática (ESD) EN 61000‑4‑2/IEC 61000‑4‑2 Critério A; descarga de contato de 8 kV; descarga de ar de 8 kV |
| IEC 61850-3 Campos eletromagnéticos EN 61000-4-3/IEC 61000-4-3 Critério A, 20 V/m até 1 GHz, 10 V/m até 3 GHz | |
| IEC 61850-3 Transientes rápidos (burst) EN 61000-4-4/IEC 61000-4-4 Critério A, 4 kV | |
| IEC 61850-3 Sobretensão transitória (surge) EN 61000-4-5/IEC 61000-4-5 Critério A, ±2 kV (simétrico), ±4 kV (assimétrico) | |
| IEC 61850-3 Interferências induzidas EN 61000-4-6/IEC 61000-4-6 Critério A; tensão de teste 10 V | |
| IEC 61850-3 Imunidade a interferência de campos magnéticos EN 61000-4-8/IEC 61000-4-8 300 A/m constante, 1000 A/m para 1 s | |
| IEC 61850-3 Imunidade a interferência de campos magnéticos com oscilação atenuada EN 61000-4-10/IEC 61000-4-10 100 A/m | |
| IEC 61850-3 Imunidade a interferência de falhas de modo comum conduzidas por cabo EN 61000-4-16/IEC 61000-4-16 30 V constante, 300 V para 1 s | |
| IEC 61850-3 Ondas com oscilação atenuada EN 61000-4-18/IEC 61000-4-18 1 kV simétrico, 2,5 kV assimétrico | |
| IEC 61850-3 Propriedades de interferência por rádio EN 55022 Classe B |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
| Característica | Valor |
|---|---|
| Tipo de tensão de alimentação (EF002991) | DC |
| Número de entradas digitais (EF001992) | 8 |
| Número de saídas digitais (EF001993) | 0 |
| Entradas digitais configuráveis (EF008516) | Não |
| Saídas digitais configuráveis (EF008520) | Não |
| Corrente de entrada ao sinal 1 (EF001428) | 0.0015 mA |
| Tensão permitida na entrada (EF007554) | -41 V |
| Tipo de tensão (tensão de entrada) (EF003033) | DC |
| Tipo de saída digital (EF003601) | Nenhum |
| Proteção contra curto-circuito, saídas disponíveis (EF003203) | Não |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 0 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interface ótica (EF003028) | Não |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Sim |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Rádio padrão GSM (EF008524) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Tempo de atraso na troca de sinal (EF002382) | 0 ms |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Largura (EF000008) | 53.6 mm |
| Altura (EF000040) | 125.893725 mm |
| Profundidade (EF000049) | 52.589698 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700684-AXL F DI8/2 110/220DC 1F | 154 Kbytes |
|
