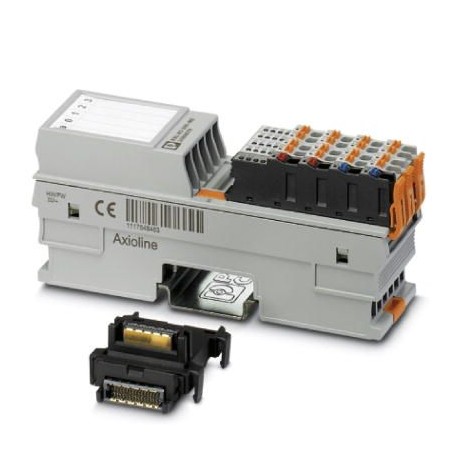

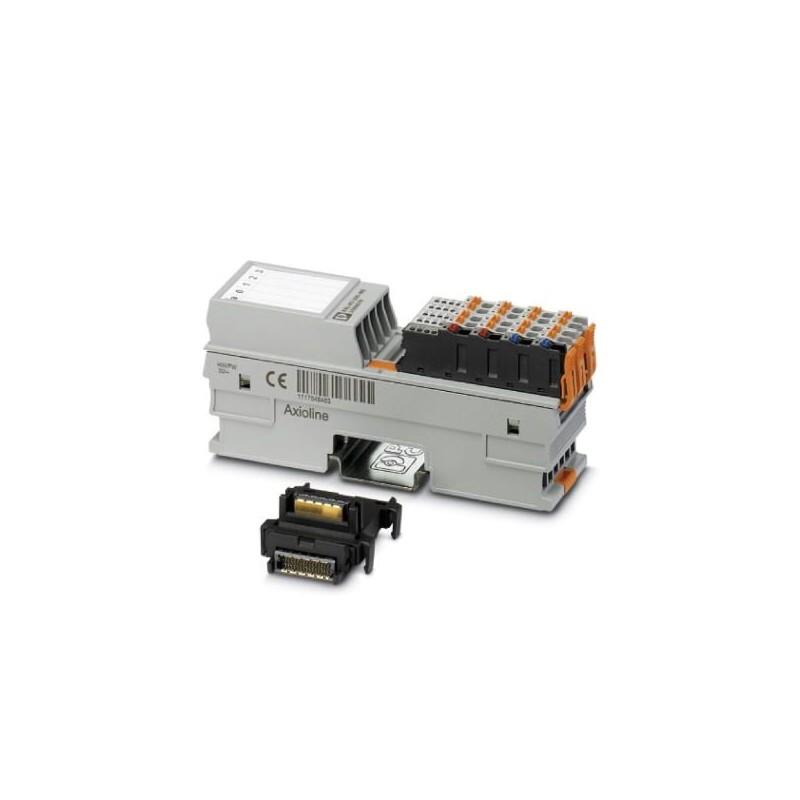

AXL F RS UNI 1H 2688666 PHOENIX CONTACT Módulo de comunicação
AXL F RS UNI 1H
2688666
PHOENIX_CONTACT
Módulo de comunicação
AxiolineF, Módulo de comunicação, Interface: RS-232, RS-485, RS-422, Taxa de transmissão de barramento local: 100 MBit/s, Grau de proteção: IP20, Incluindo módulo de soquete de barramento e conectores AxiolineF
Controladores industriais (PLC) > Módulo de comunicação de periféricos descentralizado de bus de campo
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2688666 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 120 (C-6-2017) |
| GTIN | 4046356730860 |
| Peso por unidade (exclusive embalagem) | 187,300 GRM |
| Número do imposto alfandegário | 85176200 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Legenda da imagem | Dimensões |
| Largura | 35 mm |
| Altura | 126,1 mm |
| Profundidade | 54 mm |
| Instrução para dimensões | A profundidade é válida com utilização de um trilho de fixação TH 35-7.5 (conforme EN 60715). |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % (sem condensação) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Dados de conexão
| Denominação | Conector Axioline F |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Nota sobre o tipo de conexão | Observe as indicações sobre as bitolas do condutor no manual do usuário "Axioline F: Sistema e instalação". |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 16 |
| Comprimento de isolamento | 8 mm |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 187,3 g |
| Observação sobre o peso | com conectores e módulo de base de bus |
| Sinalização de diagnóstico | Falha da alimentação de periferia sim |
Interfaces
| Denominação | Bus local Axioline F |
|---|---|
| Número de canais | 2 |
| Tipo de conexão | Módulo de base bus |
| Velocidade de transmissão | 100 MBit/s |
| Interface | RS-232, RS-485, RS-422 |
| Tipo de conexão | Conexão Push-in |
| Cobre | |
| Protocolos compatíveis | Transparente, extremidade-extremidade, XON/XOFF, Modbus/RTU (suporte de mestre) |
| Resistor de terminação | ativo, integrado |
| Bits de dados | 5 ... 8 |
| Bits de parada | 1 ou 2 |
| Bateria de entrada | 4 kByte |
| Bateria de saída | 1 kByte |
Potenciais Axioline
| Denominação | Alimentação do bus local Axioline F (UBus) |
|---|---|
| Tensão de alimentação | 5 V DC (via módulo de base Bus) |
| Consumo de energia | típ. 200 mA |
| máx. 240 mA |
Canal de entrada/saída serial
| Paridade | Even, Odd ou No Parity |
|---|---|
| Tipo de transferência | Modo transparente, modo fim-fim, XON/XOFF, Modbus/RTU |
Isolamento de potencial
| Faixa de teste | Alimentação 5 V (lógica) / alimentação 5 V (periféricos) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentação 5 V (lógica) / terra funcional 500 V AC 50 Hz 1 min. | |
| Alimentação 5 V (periféricos) / terra funcional 500 V AC 50 Hz 1 min. |
Normas e disposições
| Testes mecânicos | Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 30g | |
| Choque contínuo conforme EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de proteção | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027240405eCl@ss 4.127240405eCl@ss 5.027242201eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
| Característica | Valor |
|---|---|
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Com separação potencial (EF003272) | Sim |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Largura (EF000008) | 35 mm |
| Altura (EF000040) | 125.893334 mm |
| Profundidade (EF000049) | 52.649984 mm |
