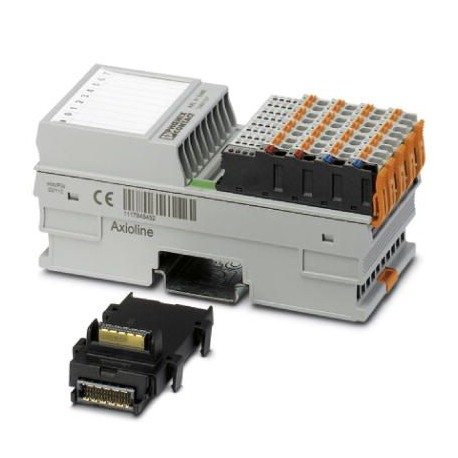

AXL F AI8 XC 1F 2701232 PHOENIX CONTACT Módulo de I/O
AXL F AI8 XC 1F
2701232
PHOENIX_CONTACT
Módulo de I/O
E / S
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2701232 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 115 (C-6-2017) |
| GTIN | 4046356730495 |
| Peso por unidade (exclusive embalagem) | 204,000 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 53,6 mm |
| Altura | 126,1 mm |
| Profundidade | 54 mm |
| Instrução para dimensões | A profundidade é válida com utilização de um trilho de fixação TH 35-7.5 (conforme EN 60715). |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C (Padrão) |
|---|---|
| -40 °C ... 70 °C (Avançado, veja o capítulo "Testado com sucesso: utilização em condições ambientais extremas" na ficha técnica.) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % (sem condensação) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 204 g |
| Observação sobre o peso | com conectores e módulo de base de bus |
Interfaces
| Denominação | Bus local Axioline F |
|---|---|
| Número de canais | 2 |
| Tipo de conexão | Módulo de base bus |
| Velocidade de transmissão | 100 MBit/s |
Potenciais Axioline
| Denominação | Alimentação do bus local Axioline F (UBus) |
|---|---|
| Tensão de alimentação | 5 V DC (via módulo de base Bus) |
| Consumo de energia | típ. 105 mA |
| máx. 130 mA | |
| típ. 0,525 W | |
| máx. 0,65 W | |
| Denominação | Alimentação para módulos analógicos (UA) |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | típ. 35 mA |
| máx. 45 mA | |
| máx. 1,08 W | |
| Consumo de corrente | típ. 1,365 W (em UBuse UA) |
| máx. 1,605 W (em UBuse UA) | |
| Denominação de proteção | Dispositivo de proteção contra surtos tensão de alimentação |
| Proteção contra inversão de polaridade da tensão de alimentação | |
| Proteção contra transientes da tensão de alimentação |
Entradas analógicas
| Descrição da entrada | Entradas diferenciais, tensão ou corrente selecionáveis individualmente |
|---|---|
| Denominação entrada | Entradas analógicas |
| Quantidade de entradas | 8 |
| Tipo de conexão | Conexão Push-in |
| Tecnologia de conexão | 2 condutores |
| Indicação sobre tecnologia de conexão | blindado, par trançado |
| Tempo de transformação A/D | 2 µs |
| Resolução A/D | 16 Bit |
| Frequência de corte (3 dB) | 30 Hz |
| 12 kHz (no modo Fast) | |
| Denominação de proteção | Proteção contra transientes das entradas |
| Proteção contra sobrecarga das entradas de corrente | |
| Proteção contra sobrecarga das entradas de tensão | |
| Formatos de dados | IB IL, S7 compatível |
| Representação do valor de medição | 16 Bit (15 Bit + sinal) |
| Sinal de entrada corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| Resistência de entrada entrada de corrente | 104 Ω (típico) |
| Sinal de entrada tensão | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| Resistência de entrada entrada de tensão | 268 kΩ (típico) |
| Faixa de tensão em modo comum sinal - GND | -50 V DC ... 50 V DC |
| Filtragem | Filtragem RFI / TP passivo de 1.ª ordem |
| Filtro de entrada | 30 Hz, 12 kHz e criação do valor médio (parametrizável) |
Isolamento de potencial
| Faixa de teste | Alimentação 5 V (lógica) / alimentação 24 V (periféricos) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentação 5 V (lógica) / terra funcional 500 V AC 50 Hz 1 min. | |
| Alimentação 24-V (periféricos) / terra funcional 500 V AC 50 Hz 1 min. |
Normas e disposições
| Testes mecânicos | Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 30g | |
| Choque contínuo conforme EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de proteção | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027240405eCl@ss 4.127240405eCl@ss 5.027242201eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701232-AXL F AI8 XC 1F | 196 Kbytes |
|
