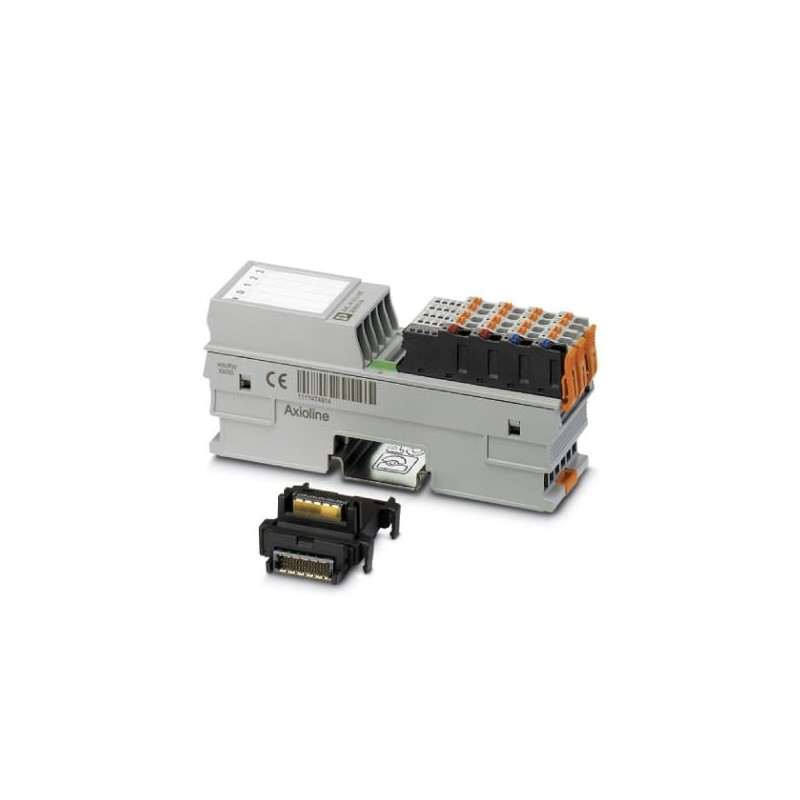

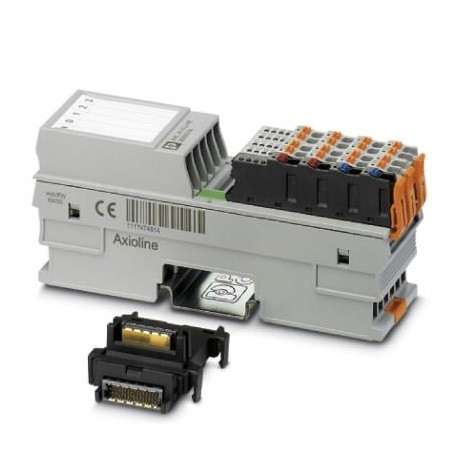

AXL F AI4 U XC 1H
2702008
PHOENIX_CONTACT
1
Módulo de I/O
E / S
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 2702008 |
---|---|
Quantidade de embalagem (VPE) | 1 Unid |
Observação | Produção ligada a pedido (sem retirada) |
Página de catálogo | Página 115 (C-6-2017) |
GTIN | 4055626008400 |
Peso por unidade (exclusive embalagem) | 215,000 GRM |
Número do imposto alfandegário | 85389091 |
País de origem | DE (Alemanha) |
Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
---|
Desenho de medidas | |
---|---|
Largura | 35 mm |
Altura | 126,1 mm |
Profundidade | 54 mm |
Instrução para dimensões | A profundidade é válida com utilização de um trilho de fixação TH 35-7.5 (conforme EN 60715). |
Temperatura ambiente (funcionamento) | -25 °C ... 60 °C (Padrão) |
---|---|
-40 °C ... 70 °C (Avançado, veja o capítulo "Testado com sucesso: utilização em condições ambientais extremas" na ficha técnica.) | |
Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Umidade do ar admissível (funcionamento) | 5 % ... 95 % (sem condensação) |
Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % (sem condensação) |
Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
Grau de proteção | IP20 |
Denominação | Conector Axioline F |
---|---|
Tipo de conexão | Conexão Push-in |
Nota sobre o tipo de conexão | Observe as indicações sobre as bitolas do condutor no manual do usuário "Axioline F: Sistema e instalação". |
Perfil do condutor rígido mín. | 0,2 mm² |
Perfil do condutor rígido máx. | 1,5 mm² |
Bitola do condutor flexível mín. | 0,2 mm² |
Bitola do condutor flexível máx. | 1,5 mm² |
Bitola do condutor AWG mín. | 24 |
Bitola do condutor AWG máx. | 16 |
Comprimento de isolamento | 8 mm |
Tipo de montagem | Trilho de fixação |
---|---|
Peso líquido | 215 g |
Observação sobre o peso | com conectores e módulo de base de bus |
Denominação | Bus local Axioline F |
---|---|
Número de canais | 2 |
Tipo de conexão | Módulo de base bus |
Velocidade de transmissão | 100 MBit/s |
Denominação | Alimentação do bus local Axioline F (UBus) |
---|---|
Tensão de alimentação | 5 V DC (via módulo de base Bus) |
Consumo de energia | típ. 120 mA |
máx. 150 mA | |
típ. 0,6 W | |
máx. 0,75 W | |
Denominação | Alimentação para módulos analógicos (UA) |
Tensão de alimentação | 24 V DC (Alimentação dos periféricos e alimentação do sensor) |
Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
Consumo de energia | máx. 45 mA (IiS= 0 mA) |
típ. 118 mA (IiS= 4 x 20 mA (carga nominal)) | |
máx. 125 mA (IiS= 4 x 20 mA (carga nominal)) | |
típ. 238 mA (IiS= 4 x 50 mA (carga total)) | |
máx. 245 mA (IiS= 4 x 50 mA (carga total)) | |
Consumo de corrente | típ. 1,5 W (em UBuse UA) |
máx. 1,83 W (em UBuse UA) | |
Denominação de proteção | Dispositivo de proteção contra surtos tensão de alimentação |
Proteção contra inversão de polaridade da tensão de alimentação | |
Proteção contra transientes da tensão de alimentação |
Descrição da entrada | Entradas diferenciais, tensão |
---|---|
Denominação entrada | Entradas analógicas |
Quantidade de entradas | 4 |
Tipo de conexão | Conexão Push-in |
Tecnologia de conexão | 2, 3, 4 condutores |
Indicação sobre tecnologia de conexão | blindado, par trançado |
Tempo de transformação A/D | 31,25 µs |
Resolução A/D | 16 Bit |
Frequência de corte (3 dB) | 30 Hz |
12 kHz | |
Denominação de proteção | Proteção contra transientes das entradas |
Proteção contra sobrecarga das entradas de tensão | |
Formatos de dados | IB IL, S7 compatível |
Representação do valor de medição | 16 Bit (15 Bit + sinal) |
Sinal de entrada tensão | 0 V ... 5 V |
-5 V ... 5 V | |
0 V ... 10 V | |
-10 V ... 10 V | |
Resistência de entrada entrada de tensão | 268 kΩ (típico) |
Faixa de tensão em modo comum sinal - GND | -50 V DC ... 50 V DC |
Filtro de entrada | 30 Hz, 12 kHz e criação do valor médio (parametrizável) |
Faixa de teste | Alimentação 5 V (lógica) / alimentação 24 V (periféricos) 500 V AC 50 Hz 1 min. |
---|---|
Alimentação de 5 V (lógica) / entradas analógicas 500 V AC 50 Hz 1 min. | |
Alimentação 5 V (lógica) / terra funcional 500 V AC 50 Hz 1 min. | |
Alimentação de 24 V (periféricos) / entradas analógicas 500 V AC 50 Hz 1 min. | |
Alimentação 24-V (periféricos) / terra funcional 500 V AC 50 Hz 1 min. | |
Entradas analógicas / terra funcional 500 V AC 50 Hz 1 min. |
Testes mecânicos | Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 5g |
---|---|
Impacto conforme a EN 60068-2-27/IEC 60068-2-27 30g | |
Choque contínuo conforme EN 60068-2-27/IEC 60068-2-27 10g | |
Classe de proteção | III, IEC 61140, EN 61140, VDE 0140-1 |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Período para uso previsto: ilimitado = EFUP-e |
Sem substâncias perigosas acima dos valores limite |
