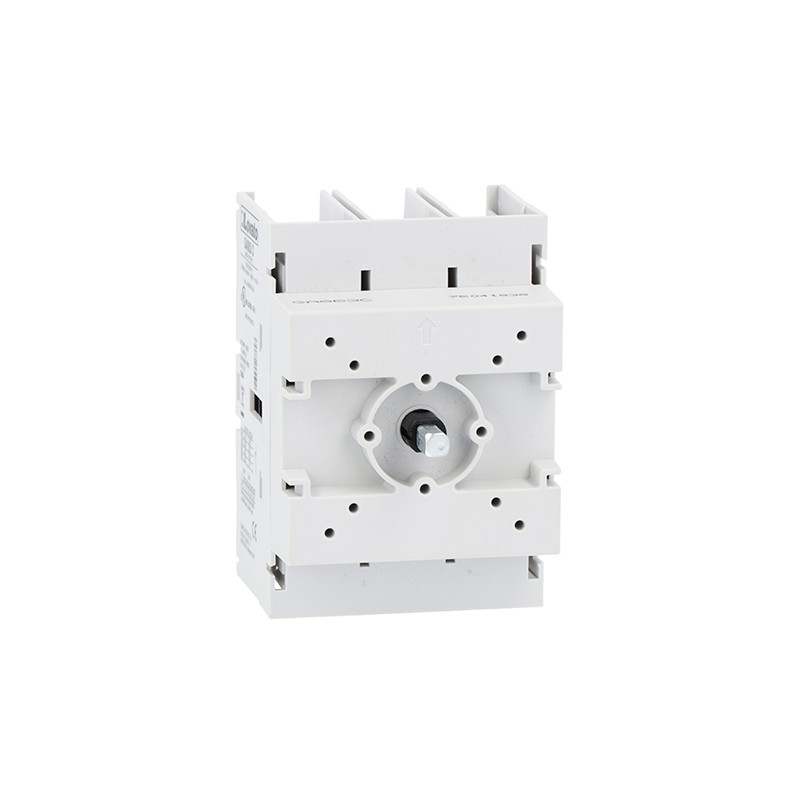

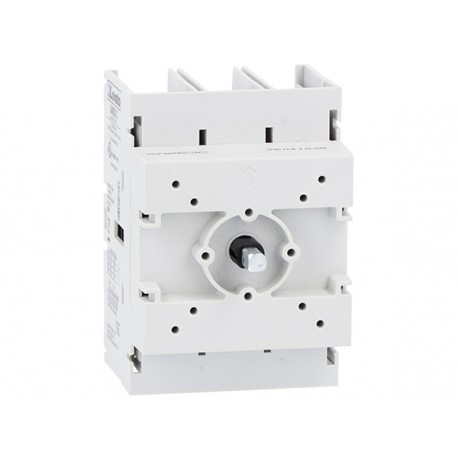

GA160C LOVATO 3P 160A AC21 INTERRUPTOR DE MONTAGEM DA PORTA
GA160C
LOVATO ELECTRIC
3P 160A AC21 INTERRUPTOR DE MONTAGEM DA PORTA
DESCONECTADOR DE INTERRUPTOR DE TRÊS POLOS, VERSÃO DE SUPORTE DA PORTA, 160A
Aparelhos elétricos de baixa tensão > Suporte
Switch disconnectors - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Best sellers
▲Mais informação
▲| Código de ordem | GA160C |
| Peso [g] | 404 |
| Unidades de embalagem | 1 |
| Quantidade de pedidos de várias embalagens | 1 |
| Dimensões de embalagem [mm] | 103X079X080 |
| Volume [cm3] | 651 |
| Código de barras [EAN13] | 8013975270349 |
| Código HS | 85365080 |
IEC/EN 60947-3
IEC/EN 60947-1
| Designação do produto | Interruptor de desconectador | |||
| Designação do tipo do produto | GA | |||
| Número de postes | Nr. | 3 | ||
| Tipo de tensão operacional | corrente alternada | |||
| Características de contato | ||||
| IEC Corrente térmica de ar livre IEC Ith | Para | 160 | ||
| Tensão de isolamento nominal Ui IEC/EN | V | 1000 | ||
| Impulso nominal suportar tensão Uimp | Kv | 8 | ||
| Operando atual ou seja, | ||||
| AC21A | ||||
| 400V | Para | 160 | ||
| 500V | Para | 160 | ||
| 690V | Para | 160 | ||
| AC22A | ||||
| 400V | Para | 160 | ||
| 500V | Para | 125 | ||
| 690V | Para | 125 | ||
| AC23A | ||||
| 400V | Para | 125 | ||
| 500V | Para | 100 | ||
| 690V | Para | 47 | ||
| Capacidade de capacidade AC23A 400V | Para | 1250 | ||
| Capacidade de quebra AC23A 400V | Para | 1000 | ||
| Vida mecânica | Ciclos | 30000 | ||
| Vida elétrica AC21A | Ciclos | 1500 (AC23A 400V) | ||
| Características mecânicas | ||||
| Terminais | ||||
| tipo | Pegar | |||
| Largura | milímetro | 12.4 | ||
| altura | milímetro | 10.4 | ||
| parafuso | M8 | |||
| ferramenta | Métrica Allen chave 4 | |||
| Torque de aperto para terminais | ||||
| Min | Nm | 5 | ||
| Max | Nm | 6 | ||
| Min | Ibin | 3.75 | ||
| Max | Ibin | 4.5 | ||
| Seção do motorista | ||||
| IEC min | mm2 | 4 | ||
| IEC max | mm2 | 70 | ||
| AWG/kcmil min | 12 | |||
| AWG/kcmil max | 1 | |||
| Condições ambientais | ||||
| Temperatura de operação | ||||
| Min | C | -25 | ||
| Max | C | +55 | ||
| Temperatura de armazenamento | ||||
| Min | C | -40 | ||
| Max | C | +70 | ||
| Altitude máxima | m | 3000 | ||
| Resistência & Proteção | ||||
| Grau de poluição | 3 | |||
| Classificação ETIM | ||||
| ETIM 8.0 | EC000216 - Interruptor desconectado | |||
| Característica | Valor |
|---|---|
| Construção do dispositivo (EF008240) | Dispositivo completo na carcaça |
| Tipo de elemento de controlo (EF006976) | Controlo rotativo remoto na porta |
| Tipo de conexão elétrica do circuito principal (EF006819) | Grampo de quadro |
| Grau de proteção (IP), frente (EF003118) | IP20 |
| Tensão nominal de operação (EF001435) | 400 V |
| Versão do interruptor de inversão (EF009408) | Não |
| Saída de tensão opcional (EF007491) | Não |
| Acionamento do motor opcional (EF007386) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Sim |
| Adequado para montagem frontal de 4 furos (EF007247) | Sim |
| Versão de chave de manutenção/serviço (EF006986) | Sim |
| Versão de interruptor de segurança (EF006985) | Não |
| Versão de interruptor principal (EF006981) | Sim |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Possível interbloqueio (EF006281) | Sim |
| Corrente contínua nominal, AC-23, 400 V (EF011777) | 125 A |
| Corrente permanente nominal em AC-21, 400 V (EF009165) | 160 A |
| Máx. tensão nominal de operação Ue CA (EF007355) | 690 V |
| Potência de operação nominal em AC-23, 400 V (EF007027) | 55 kW |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Corrente condicional nominal de curto-circuito Iq (EF001444) | 50 kA |
| Número de polos (EF001391) | 3 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
