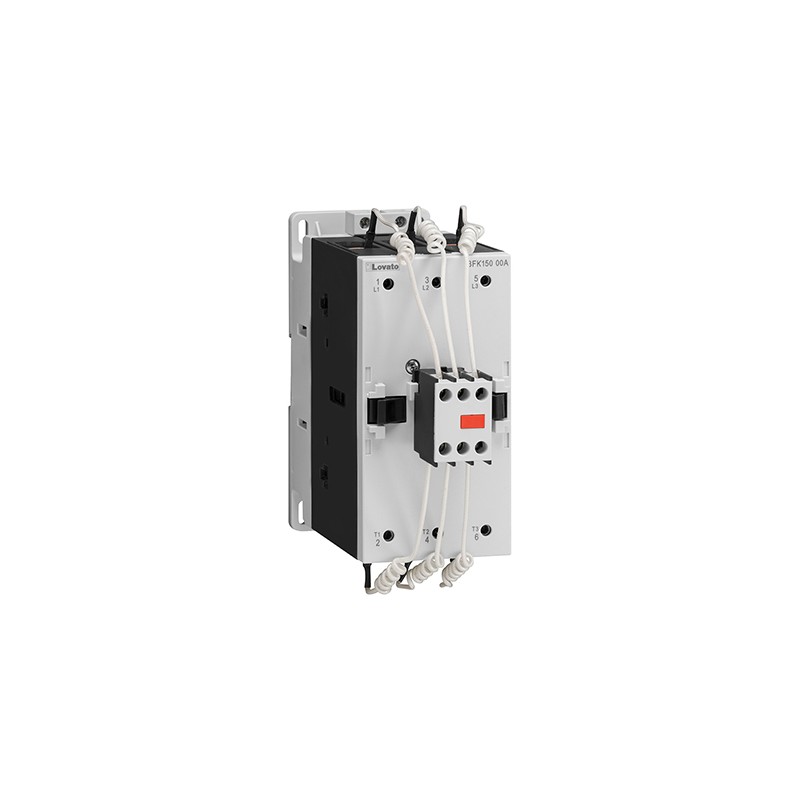

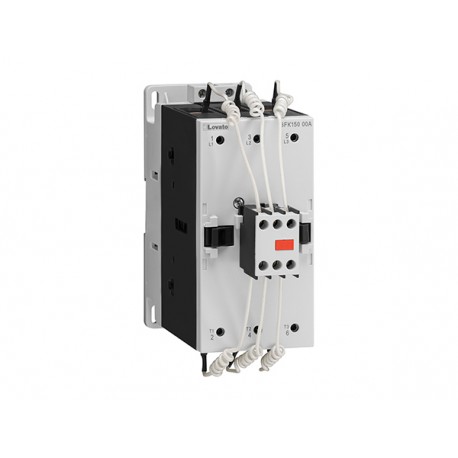

BFK11500A048 LOVATO Fator de energia do contactor 75 Kvar Coil 48V AC
BFK11500A048
LOVATO ELECTRIC
Fator de energia do contactor 75 Kvar Coil 48V AC
CONTATOR PARA CORREÇÃO DO FATOR DE POTÊNCIA COM CIRCUITO DE CONTROLE AC, TIPO BFK (INCLUINDO RESISTORES LIMITANTES), POTÊNCIA MÁXIMA DE OPERAÇÃO IEC 400V = 75KVAR, BOBINA 48VAC 50/60HZ
Aparelhos elétricos de baixa tensão > Contator capacitor
Industrial Contactors and Accessories - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Best sellers
▲Mais informação
▲| Código de ordem | BFK11500A048 |
| Peso [g] | 2303 |
| Unidades de embalagem | 1 |
| Quantidade de pedidos de várias embalagens | 1 |
| Dimensões de embalagem [mm] | 238X114X188 |
| Volume [cm3] | 5101 |
| Código de barras [EAN13] | 8013975239872 |
| Código HS | 85365080 |
Ccc
Culus
IEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
CSA C22.2 No 60947-1
CSA C22.2 no 60947-4-1
| Designação do produto | Contator de energia | |||
| Designação do tipo do produto | BFK115 | |||
| Características de contato | ||||
| Número de postes | Nr. | 3 | ||
| Tensão de isolamento nominal Ui IEC/EN | V | 690 | ||
| Impulso nominal suportar tensão Uimp | Kv | 8 | ||
| Frequência operacional | ||||
| Min | Hz | 25 | ||
| Max | Hz | 400 | ||
| IEC Corrente térmica de ar livre IEC Ith | Para | 160 | ||
| Potência operacional nominal AC-6b (T≤40°C) | ||||
| 230V | Kvar | 45 | ||
| 400V | Kvar | 75 | ||
| 440... 480V | Kvar | 85 | ||
| 690V | Kvar | 135 | ||
| Corrente permitida por curto prazo para 10s (IEC/EN60947-1) | Para | 920 | ||
| Fusível de proteção | ||||
| gG (IEC) | Para | 160 | ||
| Capacidade de fabricação (valor RMS) | Para | 1500 | ||
| Capacidade de quebra na tensão | ||||
| 440V | Para | 1200 | ||
| 500V | Para | 850 | ||
| 690V | Para | 905 | ||
| Resistência por polo (valor médio) | mais | 0.45 | ||
| Dissipação de energia por polo (valor médio) | ||||
| Ith | W | 11.5 | ||
| Torque de aperto para terminais | ||||
| Min | Nm | 6 | ||
| Max | Nm | 7 | ||
| Min | Ibin | 4.4 | ||
| Max | Ibin | 5.2 | ||
| Torque de aperto para terminal de bobina | ||||
| Min | Nm | 0.8 | ||
| Max | Nm | 1 | ||
| Min | Ibft | 0.59 | ||
| Max | Ibft | 0.74 | ||
| Número máximo de fios simultaneamente conectáveis | Nr. | 2 | ||
| Seção do motorista | ||||
| Seção flexível do driver de p/o lug | ||||
| Min | mm2 | 1.5 | ||
| Max | mm2 | 70 | ||
| Seção flexível do driver de c/w lug | ||||
| Min | mm2 | 1.5 | ||
| Max | mm2 | 70 | ||
| Proteção do terminal de energia de acordo com o IEC/EN 60529 | Frente IP20 | |||
| Características mecânicas | ||||
| Posição operacional | ||||
| normal | plano vertical | |||
| admissível | ±30o | |||
| Fixação | Parafuso / din trilho 35mm | |||
| peso | G | 2095 | ||
| Operações | ||||
| Vida mecânica | Ciclos | 15000000 | ||
| Vida elétrica | Ciclos | 1200000 | ||
| Dados relacionados à segurança | ||||
| Nível de desempenho B10d de acordo com EN/ISO 13489-1 | ||||
| carga nominal | Ciclos | 400000 | ||
| carga mecânica | Ciclos | 15000000 | ||
| Compatibilidade emC | Sim | |||
| Operação da bobina CA | ||||
| Tensão CA avaliada em 50/60Hz | V | 48 | ||
| Tensão operacional CA | ||||
| de bobina de 50/60Hz alimentada a 50Hz | ||||
| pick-up | ||||
| Min | %Us | 80 | ||
| Max | %Us | 110 | ||
| abandono | ||||
| Min | %Us | 20 | ||
| Max | %Us | 55 | ||
| de bobina de 50/60Hz alimentada a 60Hz | ||||
| pick-up | ||||
| Min | %Us | 85 | ||
| Max | %Us | 110 | ||
| abandono | ||||
| Min | %Us | 40 | ||
| Max | %Us | 55 | ||
| Consumo médio de bobinas AC a 20°C | ||||
| de bobina de 50/60Hz alimentada a 50Hz | ||||
| holding | Vai | 20 | ||
| de bobina de 50/60Hz alimentada a 60Hz | ||||
| na pressa | Vai | 300 | ||
| holding | Vai | 17 | ||
| de bobina de 60Hz alimentada a 60Hz | ||||
| na pressa | Vai | 300 | ||
| holding | Vai | 20 | ||
| Dissipação na realização ≤20oC 50Hz | W | 6.5 | ||
| Frequência de ciclos máximos | ||||
| Operação mecânica | ciclos/h | 1500 | ||
| Tempos de operação | ||||
| Tempo médio para controle dos EUA | ||||
| em AC | ||||
| Fechando NO | ||||
| Min | Ms | 16 | ||
| Max | Ms | 32 | ||
| Abertura NO | ||||
| Min | Ms | 9 | ||
| Max | Ms | 24 | ||
| Dados técnicos ul | ||||
| USO Geral | ||||
| Contator | ||||
| Corrente AC | Para | 160 | ||
| Condições ambientais | ||||
| temperatura | ||||
| Temperatura de operação | ||||
| Min | C | -50 | ||
| Max | C | 70 | ||
| Temperatura de armazenamento | ||||
| Min | C | -60 | ||
| Max | C | 80 | ||
| Altitude máxima | m | 3000 | ||
| Resistência & Proteção | ||||
| Grau de poluição | 3 | |||
| Classificação ETIM | ||||
| ETIM 8.0 | EC001079 - Capacitor de Contator | |||
| Característica | Valor |
|---|---|
| Tipo de tensão para atuação (EF008242) | AC |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 48 V |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 48 V |
| Potência cega nominal em 400 V, 50 Hz (EF007044) | 75 kvar |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos normalmente fechados como contato principal (EF001375) | 0 |
| Número de contatos principais como contato normalmente aberto (EF001374) | 3 |
