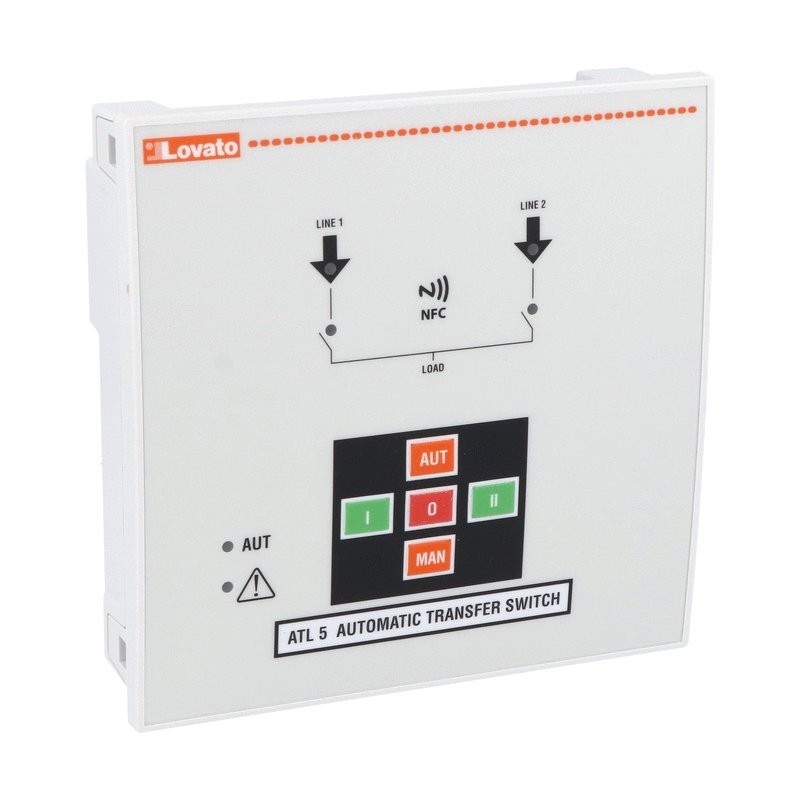

ATL500 LOVATO Switch de rede de 2 linhas, porta óptica, 100-240VAC 144x144 NFC
ATL500
LOVATO ELECTRIC
Switch de rede de 2 linhas, porta óptica, 100-240VAC 144x144 NFC
CONTROLADOR AUTOMÁTICO DO INTERRUPTOR DE TRANSFERÊNCIA COM NFC E TECNOLOGIA SINÓPTICA, PARA 2 FONTES DE ALIMENTAÇÃO, (144X144MM / 5.7X5.7"), 110...240VAC AUTO-SEARCH FONTE DE ALIMENTAÇÃO
Controladores industriais (PLC) > Unidade base de PLC
Automatic transfer switch controllers - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Best sellers
▲Mais informação
▲| Código de ordem | ATL500 |
| Peso [g] | 580 |
| Unidades de embalagem | 1 |
| Quantidade de pedidos de várias embalagens | 1 |
| Dimensões de embalagem [mm] | 185X176X084 |
| Volume [cm3] | 2735.04 |
| Código de barras [EAN13] | 8013975243114 |
| Código HS | 85389091 |
Dimensões
Esquemas elétricos
Aprovações:
RCM
RCM
conformidade:
IEC/EN 61010-1
IEC/EN 61010-2-030
IEC/EN 60947-1
IEC/EN 60947-6-1
IEC/EN 61000-6-2
IEC/EN 61000-6-3
IEC/EN 61010-1
IEC/EN 61010-2-030
IEC/EN 60947-1
IEC/EN 60947-6-1
IEC/EN 61000-6-2
IEC/EN 61000-6-3
| Designação do produto | Controlador automático do interruptor de transferência para 2 fontes de energia, autoalimentado, controle de três fases, com NFC e sinóptico | |||
| Designação do tipo do produto | ATL500 | |||
| Características gerais | ||||
| Número de fontes de energia controladas | N° | 2 | ||
| exposição | Não | |||
| Expansibilidade | Não | |||
| Fonte de alimentação AC | ||||
| Tensão de alimentação nominal AC | VCA | 100...240VAC L-N | ||
| Faixa de tensão de alimentação operacional AC | VCA | 90...300VAC L-N | ||
| Frequência nominal | Hz | 50/60 | ||
| Faixa de frequência operacional | Hz | 45...66 | ||
| Tempo de imunidade para microquebras | ||||
| 110VAC | Ms | ≤200 | ||
| 220VAC | Ms | ≤400 | ||
| Consumo de energia AC (Max) | Vai | 3.7 | ||
| Entradas de tensão | ||||
| Tensão máxima avaliada Ue | 415VAC L-L (240VAC L-N) | |||
| Faixa de medição | V | 155...519VAC L-L (90...300VAC L-N) | ||
| Faixa de frequência | Hz | 45...66 | ||
| Método de medição | Verdadeiro quadrado médio raiz (TRMS) | |||
| Impedância de entrada | ||||
| fase | kΩ | >1.0MΩ | ||
| fase neutra | kΩ | >0,5MΩ | ||
| Medição de accurancy | ±0,25% f.s. | |||
| Modo de fiação | Fase única, duas fases, trifásica com sistema neutro | |||
| Entradas digitais | ||||
| Número de entradas digitais | n° | 2 | ||
| Tipo de entrada digital | Negativo | |||
| Entradas correntes digitais | ≤5mA | |||
| Sinal de entrada baixa | VDC | ≤2,6V | ||
| Sinal de entrada alta | VDC | ≥3.1V | ||
| Atraso do sinal de entrada | Ms | ≥50 | ||
| Saídas de relé | ||||
| Número de saída de relé | N° | 3 | ||
| Arranjo de contato | 2 x 1NO-SPST (OUT1, OUT2) + 1 x C/O-SPDT (OUT3) | |||
| Vida elétrica | Ciclos | 105 | ||
| Vida mecânica | Ciclos | 107 | ||
| Interface | ||||
| NFC interf. | Sim | |||
| Funções | ||||
| Tipo de fonte programável | Fase única, duas fases, trifásica com neutro | |||
| Condições ambientais | ||||
| temperatura | ||||
| Temperatura de operação | ||||
| Min | C | -30 | ||
| Max | C | +70 | ||
| Temperatura de armazenamento | ||||
| Min | C | -30 | ||
| Max | C | +80 | ||
| Umidade relativa do ar | % | <80% | ||
| Grau máximo de poluição | 2 | |||
| Categoria de supervoltagem | 3 | |||
| Categoria de medição | Iii | |||
| Sequência climática | Z/ABDM (IEC/EN 60068-2-61) | |||
| Resistência ao choque | 15g (IEC/EN 60068-2-27) | |||
| Resistência à vibração | 0,7g (IEC/EN 60068-2-6) | |||
| Habitação | ||||
| Execução | Montagem de descarga | |||
| material | Policarbonato | |||
| Montagem | Montagem de descarga - recorte do painel 138x138 mm | |||
| Grau de proteção | IP40 na frente, IP65 com código de junta opcional EXP8001, IP20 nos terminais | |||
| Dimensões (W x H x D) | milímetro | 144 x 144 x 52,2 mm | ||
| peso | G | 580 | ||
| Classificação ETIM | ||||
| ETIM 8.0 | EC000236 - MÓDULO DE CPU PLC | |||
| Característica | Valor |
|---|---|
| Tipo de tensão de alimentação (EF002991) | AC |
| Modelo (EF000010) | Compacto |
| Tensão de alimentação AC 60 Hz (EF007533) | 110 V |
| Tensão de alimentação AC 50 Hz (EF007532) | 110 V |
| Suporta protocolo IEC 60870 (EF016069) | Não |
| Suporta protocolo DNP3 (EF016068) | Não |
| Suporta protocolo Ethernet IEC 61850 (EF015389) | Não |
| LTE (EF009547) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| Rádio padrão GSM (EF008524) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Mestre de Link IO (EF007298) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão Bluetooth (EF007178) | Não |
| Montagem na parede/montagem direta (EF007020) | Sim |
| Possível montagem em rack (EF007018) | Não |
| Construção frontal possível (EF007016) | Sim |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Possível montagem em calha (EF003972) | Não |
| Redundância (EF003156) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Possível extensão de memória do programa (EF003029) | Não |
| Com interface ótica (EF003028) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Com display (EF000458) | Não |
| Número de saídas de relé (EF007348) | 3 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de saídas analógicas (EF001995) | 0 |
| Número de entradas analógicas (EF001994) | 0 |
| Número de saídas digitais (EF001993) | 3 |
| Número de entradas digitais (EF001992) | 2 |
| Profundidade (EF000049) | 52.2 mm |
| Altura (EF000040) | 144 mm |
| Largura (EF000008) | 144 mm |
