2170891 ETHERLINE PN Cat.5e Y 2x2xAWG22 LAPP Cabo Ethernet industrial Cat.5 para instalação fixa, para aplic..

Vantagens

• Uso em espaços secos ou úmidos
• Blindado contra sinais de interferência
• Uso para Ethernet industrial em ambientes industriais rigorosos
• 2 pares: 10/100 Mbit/s para Ethernet Industrial

Âmbitos de aplicação

• para cabeamento secundário e terceário de acordo com a EN 50173-3 ISO/IEC 24702
• Fiação de/em máquinas, aparelhos e painéis de controle
• comprimento máximo para 100 Mbit/s são 100 m
• adequado para aplicações EtherCAT e EtherNet/IP
• ETHERLINE® TRAY ER PN Y FC: instalação em bandejas abertas sem conduites

Características do produto

• Fixed Installation
• CAT.5-Performance
• FC: montagem de cabos "Fast Connect"
• ETHERLINE® Y FC, ETHERLINE® YY, ETHERLINE® TRAY ER PN Y FC : retardante a chama de acordo com a CSA FT-4

Referências às normas / Aprovações

• Retardante de chama de acordo com a IEC 60332-1-2
• ETHERLINE® Y FC com aprovação PLTC e AWM estilo 21694
• ETHERLINE® PN Cat.5e YY com UL CMG
• ETHERLINE® PN Cat.5e Y com UL CMX
• ETHERLINE® TRAY ER PN Y FC com aprovação PLTC ER

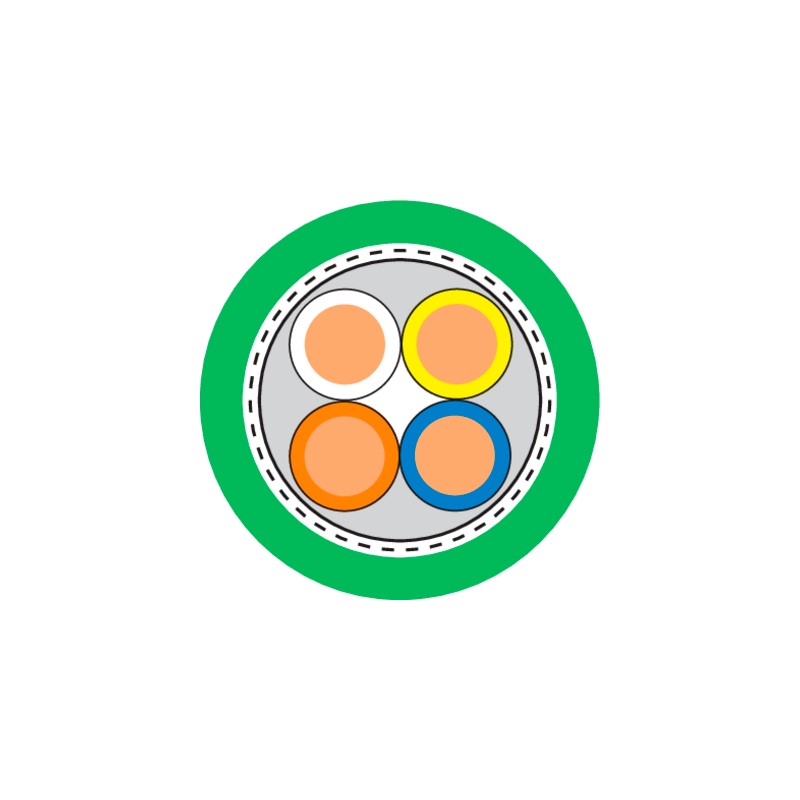

Projeto do produto

• Version for outdoor use: Colour black (similar to RAL 9005)
• Fio de cobre nú, sólido AWG22
• Isolação do condutor: polietileno (PE)
• Em formato de estrela quadrante
• Blindagem coletiva com trança de cobre e folha aluminizada
• Revestimento externo: PVC
• Cor: verde (similar a RAL 6018)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Descrição da classe: Cabo de dados

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000830
• Descrição da classe ETIM 6.0: Cabo de dados

Tensão de pico de operação

• (não adequado para aplicações de potência)
  125 V

Raio de flexão mínimo

• ver folha de dados

Tensão de ensaio

• ver folha de dados

Impedância característica

• 100 Ω ± 15%

Faixa de temperatura

• ver folha de dados
