2170891 ETHERLINE PN Cat.5e Y 2x2xAWG22 LAPP Câble Ethernet industriel Cat.5 pour pose fixe, pour applicatio..

Avantages

• Utilisable dans des locaux secs ou humides
• Blindé contre les interférences
• Peut être utilisé dans un réseau Ethernet industriel dans des environnements industriels difficiles
• 2 paires : 10/100 Mbit/s pour Ethernet industriel

Applications

• Pour le câblage industriel secondaire et tertiaire cf. EN 50173-3 ISO/IEC 24702
• Câblage des machines, outils, appareils et armoires de commande
• la longueur maximale de câble pour 100 Mbits/s est de 100 m
• convient aux applications EtherCAT et EtherNet/IP
• ETHERLINE® TRAY ER PN Y FC : installation dans les chemins de câbles ouverts sans conduit

Particularités

• Pose fixe
• CAT.5-Performance
• FC : Concept de câble « Fast Connect ».
• Non-propagateur de la flamme selon IEC 60332-1-2
• ETHERLINE® Y FC, ETHERLINE® YY, ETHERLINE® TRAY ER PN Y FC : retardateur de flamme d'après la norme CSA FT-4

Homologations / références de la norme

• ETHERLINE® Y FC avec agrément PLTC et AWM Style 21694
• ETHERLINE® PN Cat.5e Y avec UL CMG
• ETHERLINE® PN Cat.5e Y avec UL CMX
• ETHERLINE® TRAY ER PN Y FC avec approbation PLTC ER

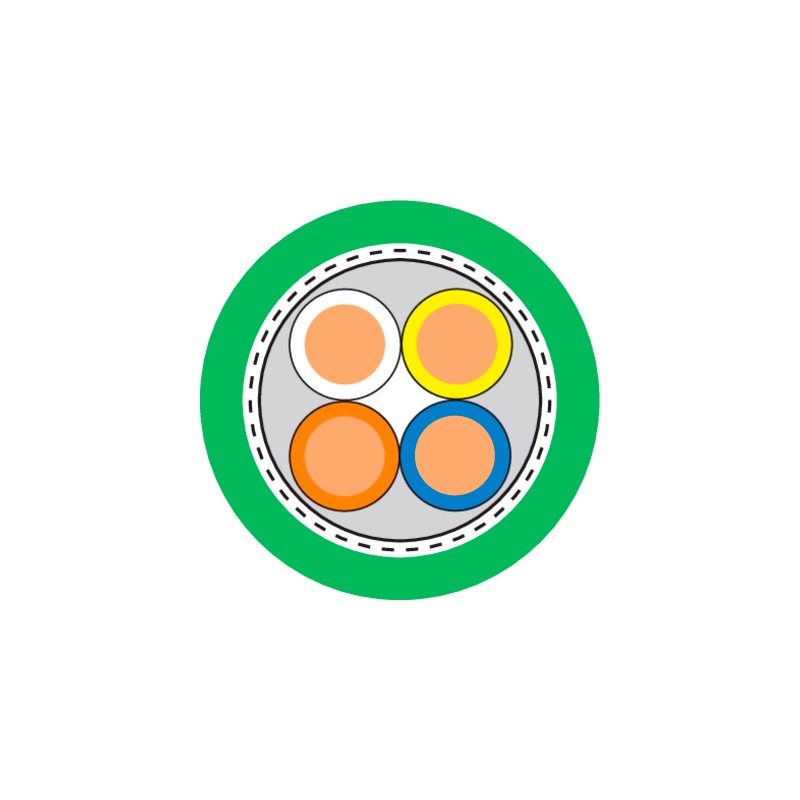

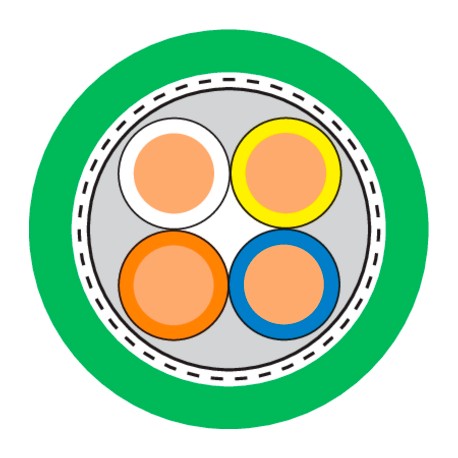

Constitution du produit

• Brin à âme massive en cuivre nu AWG22
• Isolation des conducteurs : polyéthylène (PE)
• Quarte-étoile
• Blindage général avec tresse de blindage en cuivre et feuillard aluminium plastique
• Gaine extérieure : PVC
• Couleur : vert (RAL 6018)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 - Description : Câble de données

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Tension de service

• (pas pour des applications à courant fort)
  125 V

Rayon de courbure minimum

• Voir la fiche technique

Tension d'essai

• Voir la fiche technique

Impédance caractéristique

• 100 Ω ± 15%

Plage de température

• Voir la fiche technique
