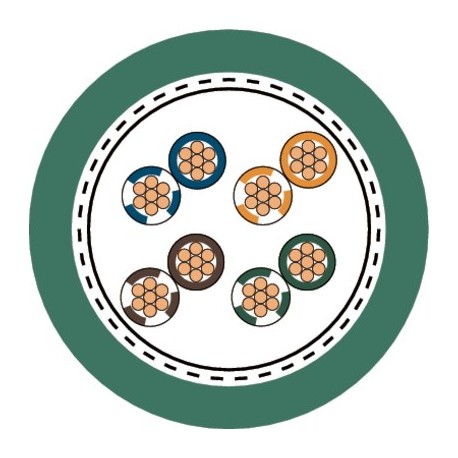

2170284 ETHERLINE P FLEX CAT. 5 2x2x26/7AWG LAPP Cabo Ethernet categoria 5e, classe D, para uso flexível tes..

Vantagens

• Comunicação contínua desde os sensores/ atuadores até a internet
• Blindado contra sinais de interferência
• Uso em espaços secos ou úmidos
• Uso para Ethernet industrial em ambientes industriais rigorosos
• cabo com revestimento em PUR: 1000 V UL - classificação para instalação próxima a cabos de potência

Âmbitos de aplicação

• 2 pares: 10/100 Mbit/s para Ethernet Industrial
• 4 pares: 10/100/1000 Mbit/s para Ethernet Industrial
• adequado para aplicações EtherCAT e EtherNet/IP
• Para aplicações flexíveis (Cordão de 7 fios)
• Apenas para aplicações de interconexão (máx. 60 m)

Características do produto

• A blindagem dupla de elevada qualidade garante uma elevada segurança de transmissão em áreas com carga eletromagnética
• Revestimento externo livre de halogênio
• Revestimento externo em PUR muito resistente aos óleos minerais e à abrasão

Referências às normas / Aprovações

• PVC versão com certificação UL / CSA (CMX)
• Versão em PUR: UL AWM estilo 21576
• Retardante de chama de acordo com IEC 60332-1-2
• Cabo com capa externa em PUR ou composto livre de halogênio de acordo a IEC 60754-1(amount of halogen acid gas) baixa emissão de gases de acordo com a IEC 60754-2

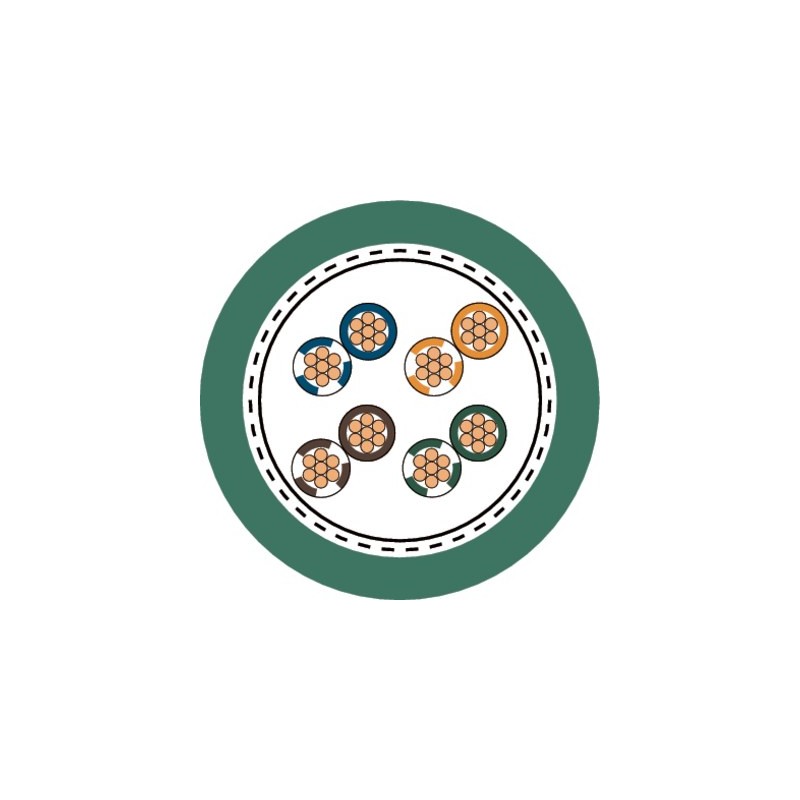

Projeto do produto

• Condutor de cobre nú 7 fios
• Isolação do condutor em Foam-Skin
• Versão de 2 ou 4 pares
• SF/UTP: Blindagem coletiva em folha de alumíno e em trança de cobre estanhado
• Revestimento externo em PUR ou LSZH
• Cor: azul água (RAL 5021)
• Capa externa em PVC: verde (RAL 6018)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Descrição da classe: Cabo de dados

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000830
• Descrição da classe ETIM 6.0: Cabo de dados

Tensão de pico de operação

• (não adequado para aplicações de potência)
  125 V

Raio de flexão mínimo

• Instalação fixa: 8 x diâmetro externo
• Flexing: 15 x outer diameter

Tensão de ensaio

• Condutor/Condutor: 1000 V
• Condutor/Tela: 500 V

Impedância característica

• 100 Ω ± 15%

Faixa de temperatura

• cable with PUR jacketFixed installation: VDE -30°C to +80°C; UL/CSA -30°C to +80°Cflexing: VDE -5°C to +50°C; UL/CSA -5°C to +80°C
• cabo com compsto livre de halogênio para instação fixa: -30°C a +80°C com
  flexão: -5°C to +60°C
  cabo com capa externa em PVC para instação fixa: -40°C to +80°C com flexão: -10°C a +70°C
