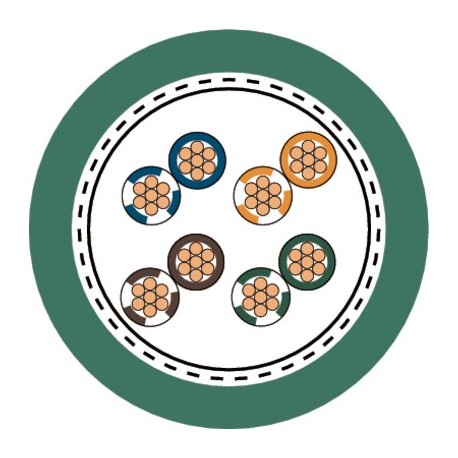

2170284 ETHERLINE P FLEX CAT. 5 2x2x26/7AWG LAPP Câble Ethernet catégorie 5e, classe D pour utilisation mobi..

Avantages

• Communication parfaite entre le niveau capteur/actionneur et Internet
• Blindé contre les interférences
• Utilisable dans des locaux secs ou humides
• Peut être utilisé dans un réseau Ethernet industriel dans des environnements industriels difficiles
• Câbles avec gaine PUR: 1000 V UL - classe pour les installations proches des câbles de puissance

Applications

• 2 paires : 10/100 Mbit/s pour Ethernet industriel
• 4 paires : 10/100/1 000 Mbit/s pour Ethernet industriel
• convient aux applications EtherCAT et EtherNet/IP
• Pour applications mobiles (âme à 7 brins)
• Seulement pour applications en cordons patch (60 m max.)

Particularités

• Un blindage double de qualité procure une excellente sécurité de transmission dans les environnements à sollicitation électromagnétique importante
• Gaine extérieure sans halogène
• Gaine extérieure PUR hautement résistante aux huiles minérales et à l'abrasion

Homologations / références de la norme

• La version PVC possède la certification UL/CSA (CMX).
• Versions PUR : UL AWM Style 21576
• Non-propagateur de la flamme selon IEC 60332-1-2
• câble avec composé PUR ou sans halogène : sans halogène selon IEC 60754-1
  (quantité de gaz acide halogène)
  Corrosivité des gaz de combustion selon IEC 60754-2 (degré d'acidité)

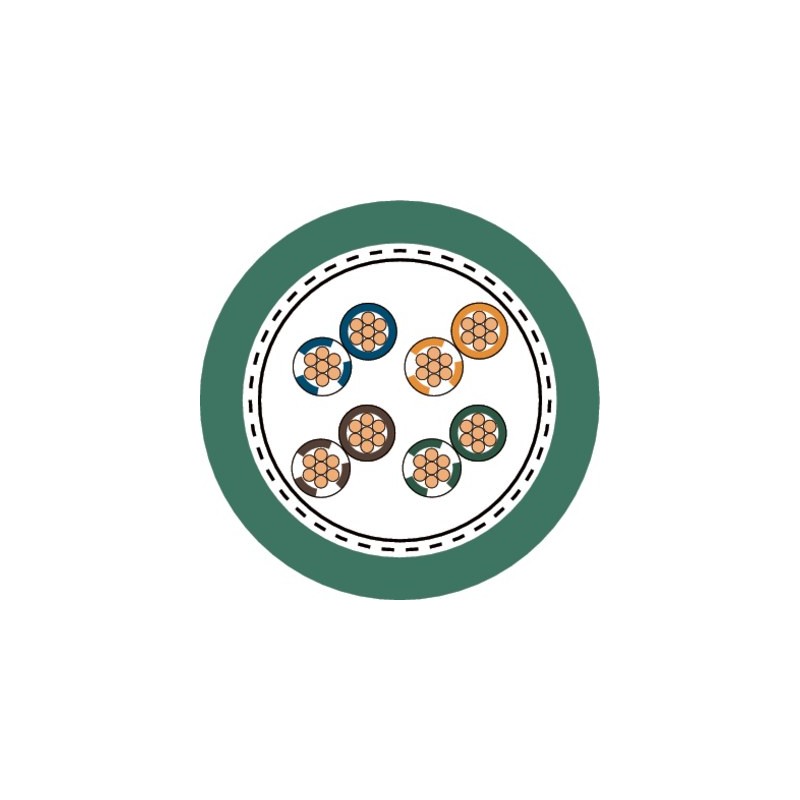

Constitution du produit

• Conducteur toronné, nu, à 7 brins
• Isolation du conducteur en mousse
• Version à 2 ou 4 paires
• SF/UTP : tresse de brins de cuivre étamé et de feuillard d'aluminium laminé en plastique comme blindage général
• Gaine : PVC / LSZH
• Couleur : bleu d'eau (RAL 5021)
• Couleur de gaine PVC : verte (selon RAL 6018)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 - Description : Câble de données

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Tension de service

• (pas pour des applications à courant fort)
  125 V

Rayon de courbure minimum

• Pose fixe : 8 x diamètre extérieur
• Utilisation flexible : 15 x diamètre extérieur

Tension d'essai

• Conducteur/Conducteur : 1000 V
• Conducteur/blindage : 500 V

Impédance caractéristique

• 100 Ω ± 15%

Plage de température

• câble avec gaine PUR
  Installation fixe : VDE -30 °C à +80 °C; UL/CSA -30 °C à +80 °C
  flexible : VDE -5 °C à +50 °C ; UL/CSA -5 °C à +80 °C
• Câble sans halogène
  Installation fixe : -30 °C à +80 °C
  stockage : -5°C à +60°C
  câble avec gaine PVC
  Installation fixe : -40°C à +80 °C
  stockage : -10°C à +70°C
