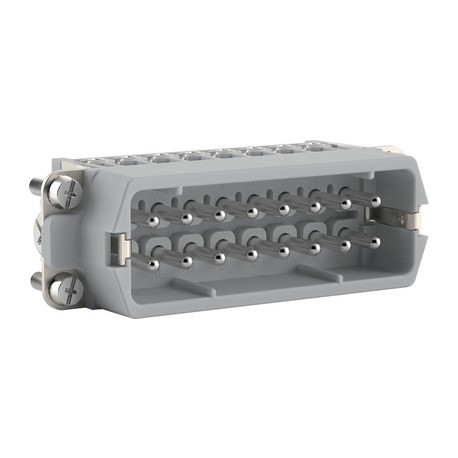

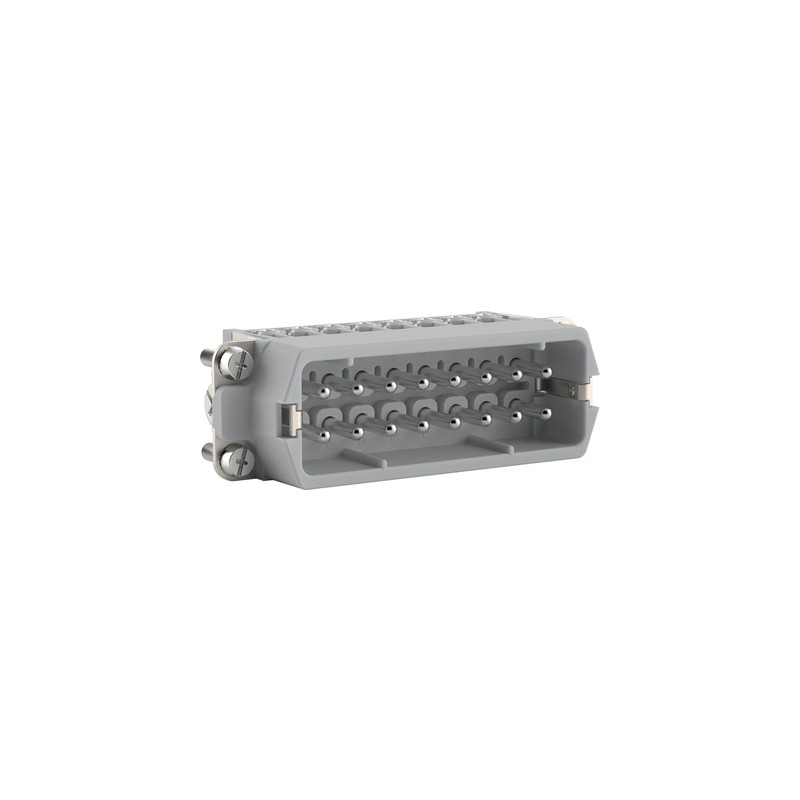

10542000 EPIC H-A 16 SS 17-32 PH1 LAPP Insertos com terminal de parafuso para seção transversal de até 2,5 m..

Vantagens

• Inserto do conector estreito para aplicação padrão
• Fácil de trabalhar devido a conexão do parafuso
• Universal para transmissão de corrente e de tensão

Âmbitos de aplicação

• Construção de aparelhos e máquinas
• Engenharia de controle

Classificação ETIM 5

• Class-ID ETIM 5.0: EC000438
• Descrição de Classe ETIM 5.0: Inserto de contato para conectores industriais

Classificação ETIM 6

• ETIM 6.0 Class-ID: EC000438
• ETIM 6.0 Class-Description: Contact insert for industrial connectors

Tensão nominal em V

• IEC: 250 V
  UL: 600 V
  CSA: 600 V

Tensão nominal de impulso

• 4 kV

Corrente nominal em A

• IEC: 16 A
  UL: 14 A
  CSA: 16 A

Pollution degree

• 3

Resistência de contato

• 1,5 - 4 mOhm

Contatos

• Liga de cobre banhado a prata rígida

Números de contatos

• 16 + PE

Terminação do cabo

• Terminal de parafuso: 0,5 - 2,5 mm² (2,5 mm² com luvas da extremidade do condutor dependem do perfil do contato)

Comprimento de decapagem (mm)

• 8

Ciclos de operação mecânica

• 100

Testado pela VDE

• Certificado com inspeção do processo de fabricação: REG. VDE n.º:B437
• Testado conforme UL:
  Número e arquivo UL:E75770

Faixa de temperatura

• -40°C a +100°C, temporário até +125°C
