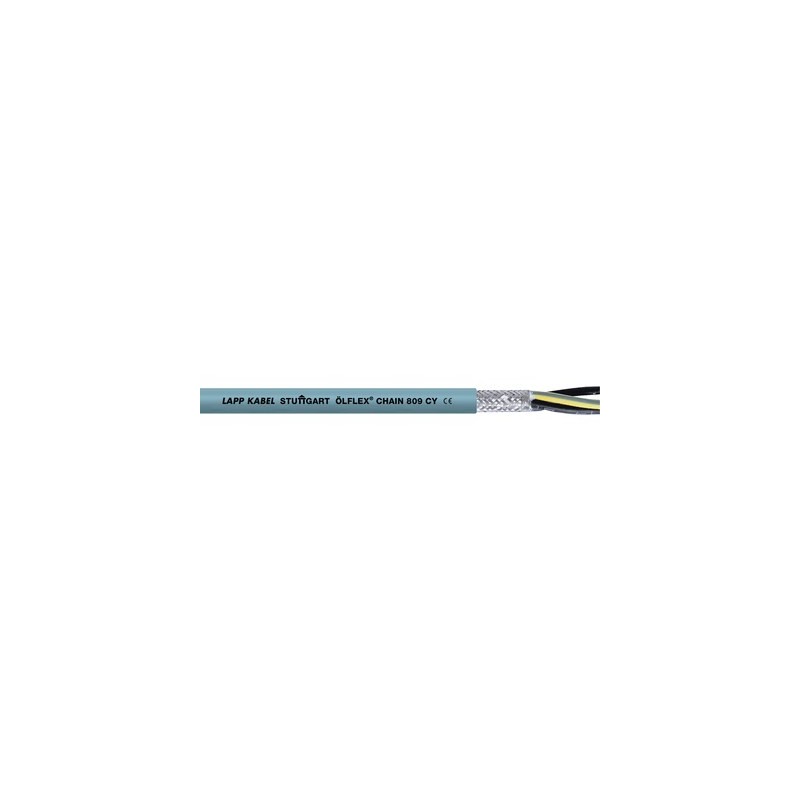

1026780 ÖLFLEX CHAIN 809 CY 12G1,5 LAPP Altamente flexível , cabo de controle blindado com isolamento do con..

Vantagens

• Ótima relação de qualidade e preço
• Estreito e leve, sem revestimento interno
• Certificação Multi-padrão reduz variedades de peças e reduz custos
• Certificado nos USA e Canadá para fabricantes de máquinas, equipamentos e aparelhos destinados à exportação
• Blindagem de cobre para satisfazer as exigências de EMC e proteger contra
  campos de interferência eletromagnética

Âmbitos de aplicação

• Em sistemas de esteiras porta-cabos ou partes móveis de máquinas.
• Em ambientes críticos EMC
• Uso em circuitos de medição, controle e regulação
• Fiação de/em máquinas, aparelhos e painéis de controle
• Linhas de montagem e de produção, linhas de produção

Características do produto

• Adequados para aplicações de torção, típicos para "loop" de geradores eólicos
• Flamabilidade:UL/CSA: VW-1, FT1IEC/EN: 60332-1-2
• Conformidade EMC
• Superfície com baixa aderência

Referências às normas / Aprovações

• UL AWM Style 20886
• cUL AWM II A/B FT1
• UL File No. E63634
• Para uso em esteiras porta cabos: Por favor cumprir com a orientação de montagem no Apênce T3

Projeto do produto

• Fios de Litz finos de cobre nu
• Isolação do condutor: PVC
• Condutores torcidos em camadas
• Revestimento não tecido
• Trança de cobre estanhado
• Cobertura: PVC, cinza (semelhante a RAL 7001)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrição de classe ETIM 5.0: Cabo de controle

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000104
• Descrição da classe ETIM 6.0: Cabo de controle

Cód. ident. cond.:

• Preto com números brancos de acordo com VDE 0293-1

Projeto do condutor

• Fio fino de acordo com VDE 0295 Classe 5/ IEC 60228 Classe 5

Movimento de torção em WTG

• TW-0 & TW-1, consultar Apêndice T0

Raio de flexão mínimo

• Com flexão: a partir de 10 x diâmetro externo
• Fixed installation: 4 x outer diameter

Tensão nominal

• VDE: U₀/U: 300/500 V
• UL & CSA: 1000 V

Tensão de ensaio

• Condutor/Condutor: 4000 V
• Condutor/Tela: 2000 V

Condutor de proteção

• G = com condutor de proteção verde/amarelo
• X = sem condutor de proteção

Faixa de temperatura

• Móvel: 0°C a +70°C (UL/CSA: +80°C)
• Instalação fixa: -40°C a +70°C (UL/CSA +80°C)

Ciclos de flexão & parâmetros de utilização

• Ver tabela de seleção A2-1 no anexo de nosso catálogo online
