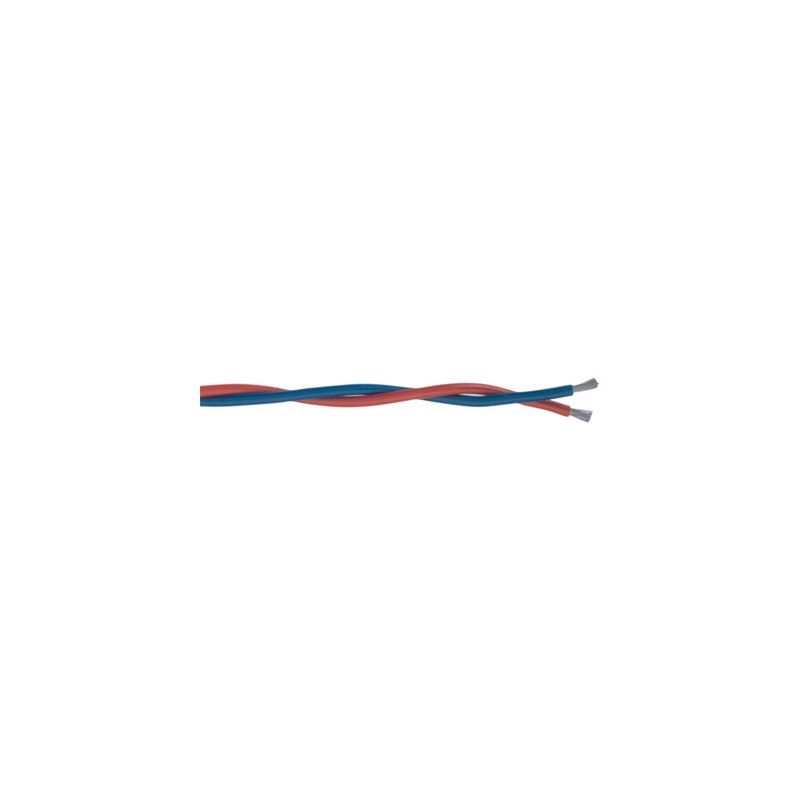

0151040 Fe/CuNi LX 2x0,5 DIN SiL-SiL-S LAPP Cabos de extensão e compensação, v Isolação de PVC, silicone, FE..

Cabos de extensão e compensação, versão de par simples - adequados para o uso em medições de temperatura e controle do processo de fabricação

• Disponível em vários designs
• Novo: cabo para termopar tipo K

  Referências às normas / Aprovações

  • Economia de espaço e flexível
  • Para informações mais detalhadas , consulte as folhas de dados e o apêndice T8

  Âmbitos de aplicação

  • Permite medição de temperatura mesmo em lugares onde a medição de temperatura sem contato não é possível ou razoável
  • Para a medição da temperatura ou o controle de processos de fabricação com um termopar revestido. Os materiais de isolamento devem ser selecionados de acordo com a temperatura ambiente máxima em torno da cabeça de conexão do termopar.
  • Materiais dos condutores (ligas):
    Fe/CuNi (LX, JX)
    As ligas dos condutores são idênticas às ligas dos
    termopares
  • Versões NiCr/Ni (K, KX, KCA)K e KX - As ligas dos condutores são idênticas às ligas dos termopares versão KCA: ligas de compensação (para KCA: Fe/CuNi), não são idênticas às ligas dos termopares
  • PtRh/Pt (RCB, SCB) ligas de compensação (para RCB, SCB: Cu/CuNi) não são idênticas às ligas dos termopares

  Referências às normas / Aprovações

  • Identificação por corDIN 43710Condutor negativo e revestimento:Fe/CuNi: azulNiCr/Ni: verdePtRh/Pt: brancoCondutor positivo: vermelho, respectivamenteIEC 60 584Condutor positivo e revestimento:Fe/CuNi: pretoNiCr/Ni: verdePtRh/Pt: laranjaCondutor negativo: branco, respectivamente

  Projeto do produto

  • Abreviações dos design: PVC: Cloreto de poliviniloSIL: siliconeGL: fibra de vidroFEP: Tetrafluoroetileno/Hexafluoropropileno CopolimeroEGL: E-fibra de vidroC: blindagem em trança de cobreST: blindagem em folha de alumínioS: trança de fios de aço
  • Exemplo de execução para PVC-PVC-S-PVC:
    - Isolação do condutor de PVC
    - Revestimento interno de PVC
    - Trança de fio de aço
    - Revestimento externo de PVC
  • Exemplos de figuras (de cima para baixo):
    Fe/CuNi DIN 2x1,5 PVC
    NiCr/Ni IEC 2x1,5 GL-GL
    PtRh/Pt IEC 2x1,5 GL-GL-S
    NiCr/Ni DIN 2x1,5 SIL-GL
    NiCr/Ni DIN 2x1,5 PVC-PVC
    PtRh/Pt DIN 2x1,5 SIL-SIL
    Fe/CuNi IEC 2x1,5 SIL-SIL-S
    NiCr/Ni IEC 2x1,5 SIL
    PtRh/Pt IEC 2x1,5 SIL-GL-S
    Fe/CuNi IEC 2x0,22 PVC-PVC-C-PVC
    NiCr/Ni IEC 2x1,5 PVC-ST-PVC
    Fe/CuNi DIN 2x1,5 PVC-PVC-S-PVC

  Classificação ETIM 5

  • ETIM 5.0 Class-ID: EC000838
  • Descrição de classe ETIM 5.0: Cabo termopar

  Classificação ETIM 6

  • ID da classe ETIM 6.0: EC000838
  • Descrição da classe ETIM 6.0: Cabo de compensação térmica

  Baseado na

  • Desvio limite de acordo com as normas DIN e IEC e de acordo com a classe 2

  Projeto do condutor

  • 1,5mm²: aprox. 48 x 0,20mm
    0,75mm²: aprox. 24 x 0,20 mm
    0,5 mm²: aprox. 16 x 0,20 mm
    0,22 mm²: aprox. 7 x 0,20 mm

  Raio de flexão mínimo

  • Sem trança metálica:
    12 x diâmetro da linha
  • com trança metálica:
    15 x diâmetro do cabo

  Faixa de temperatura

  • (referenciando-se aos materiais de isolação e revestimento)PVC: -5°C até +80°CSilicone: -25°C até +180°CFibra de vidro: -25°C até +200°CFEP: -100°C até +205°CE-Vidro: -25°C até +400°C
