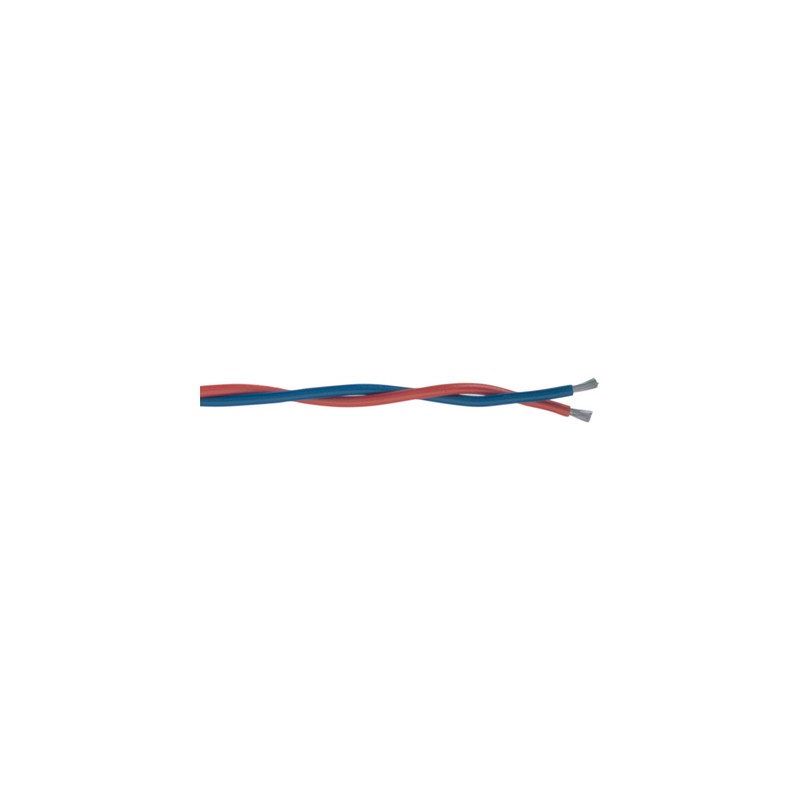

0151040 Fe/CuNi LX 2x0,5 DIN SiL-SiL-S LAPP Thermo- und Ausgleichsleitungen, PVC, Silikon, FEP oder Glasseid..

Norm-Referenzen / Zulassungen

• Platzsparend und flexibel
• Für detaillierte Informationen, siehe Anhang T8 und Datenblätter

Anwendungsgebiete

• Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist
• Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen.
• Leitermaterialien (Legierungen):
  Fe/CuNi (LX, JX)
  Leiterlegierungen sind identisch mit Thermoelement Legierungen
• NiCr/Ni (K, KX, KCA)
  K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen
  KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen
• PtRh/Pt (RCB, SCB)
  Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen

Norm-Referenzen / Zulassungen

• Farbkennzeichnung DIN 43710Minusleiter und Mantel:Fe/CuNi: blauNiCr/Ni: grünPtRh/Pt: weißPlusleiter: jeweils rotIEC 60 584Plusleiter und Mantel:Fe/CuNi: schwarzNiCr/Ni: grünPtRh/Pt: orangeMinusleiter: jeweils weiß

Aufbau

• Verwendete Aufbau-Abkürzungen:
  PVC:Polyvinylchlorid
  SIL:Silikonkautschuk
  GL:Glasseide
  FEP: Fluorethylenpropylen
  EGL: E-Glas
  C:Kupferabschirmgeflecht
  ST:Aluminiumfolienschirm
  S:Stahldrahtgeflecht
• Aufbaubeispiel für PVC-PVC-S-PVC:
  -PVCAderisolation
  -PVCInnenmantel
  -Stahldrahtgeflecht
  -PVCAußenmantel
• Bildbeispiele (von oben nach unten):
  Fe/CuNi DIN 2x1,5 PVC
  NiCr/Ni IEC 2x1,5 GL-GL
  PtRh/Pt IEC 2x1,5 GL-GL-S
  NiCr/Ni DIN 2x1,5 SIL-GL
  NiCr/Ni DIN 2x1,5 PVC-PVC
  PtRh/Pt DIN 2x1,5 SIL-SIL
  Fe/CuNi IEC 2x1,5 SIL-SIL-S
  NiCr/Ni IEC 2x1,5 SIL
  PtRh/Pt IEC 2x1,5 SIL-GL-S
  Fe/CuNi IEC 2x0,22 PVC-PVC-C-PVC
  NiCr/Ni IEC 2x1,5 PVC-ST-PVC
  Fe/CuNi DIN 2x1,5 PVC-PVC-S-PVC

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000838
• ETIM 5.0 Class-Description: Thermoausgleichsleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000838
• ETIM 6.0 Class-Description: Thermoausgleichsleitung

In Anlehnung an

• Grenzabweichung nach DIN bzw. IEC gemäß Klasse 2

Leiteraufbau

• 1,5mm²: ca. 48 x 0,20mm
  0,75mm²: ca. 24 x 0,20mm
  0,5mm²: ca. 16 x 0,20mm
  0,22mm²: ca. 7 x 0,20mm

Mindestbiegeradius

• Ohne Metallgeflecht:
  12 x Leitungsdurchmesser
• mit Metallgeflecht:
  15 x Leitungsdurchmesser

Temperaturbereich

• (bezogen auf Isolier- und Mantelmaterialien)
  PVC: -5°C bis +80°C
  Silikon: -25°C bis +180°C
  Glasseide: -25°C bis +200°C
  FEP: -100°C bis +205°C
  E-Glas: -25°C bis +400°C
