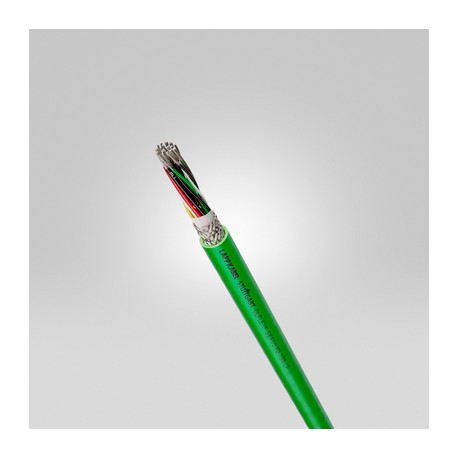

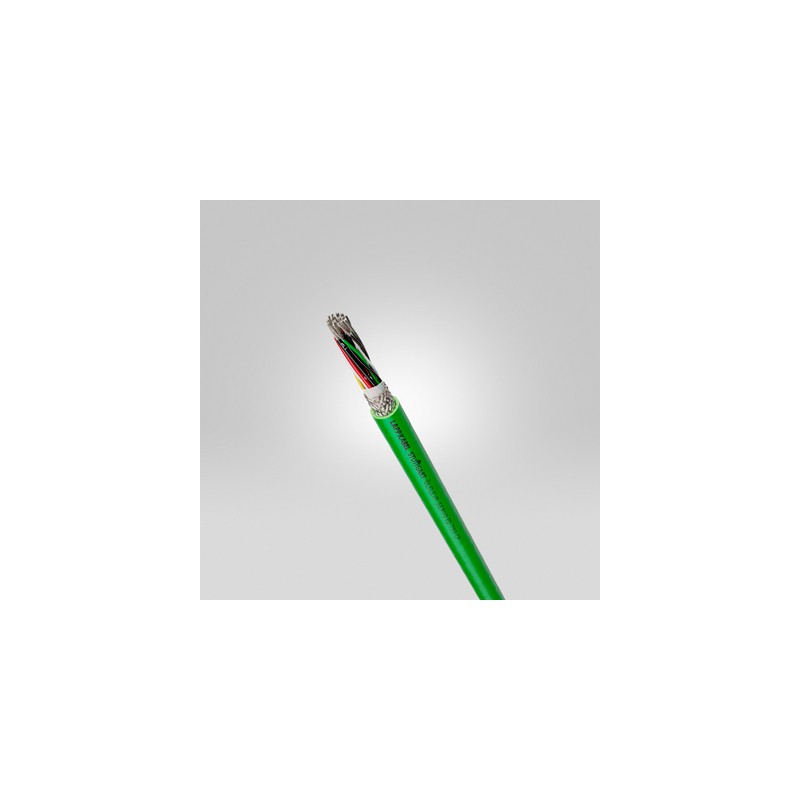

0036910 ÖLFLEX SERVO FD 798CP 4x2x0,34+4x0,5 LAPP Cabo do encoder blindado com revestimento externo em PUR p..

Vantagens

• Possibilita mais velocidade e acelerações o que aumenta a rentabilidade das máquinas
• Adequado para o programa de codificador rotativo de fabricantes conhecidos
• Fino, otimizado em termos de peso e
  volume
• Maior durabilidade sob condições adversas graças ao robusto revestimento externo de PUR
• Resistente em contato com muitos lubrificantes à base de óleo mineral, ácidos diluídos, soluções alcalinas aquosas e outros fluidos químicos
• Faixa de temperatura alargada para aplicações em duras condições climáticas

Âmbitos de aplicação

• Cabo de conexão entre o servo-regulador e o encoder / resolver
• Cabo de conexão entre o servo-regulador e o gerador de velocidade
• Em sistemas de esteiras porta-cabos ou partes móveis de máquinas.
• Especialmente em áreas úmidas de máquinas de usinagem e linhas de transferência
• Linhas de montagem, linhas de produção, em todos os tipos de máquinas
• Uso em ambientes internos e externos

Características do produto

• Flamabilidade:UL/CSA: VW-1, FT1IEC/EN: 60332-1-2
• Materiais livres de halogênio
• Modelo com baixa capacitância
• Resistente ao desgaste e a entalhes
• Resistente a óleo

Referências às normas / Aprovações

• UL AWM Style 20236
• CSA AWM IA/B; IIA/B FT 1
• UL File No. E63634
• Para uso em esteiras porta cabos: Por favor cumprir com a orientação de montagem no Apênce T3

Projeto do produto

• Fio fino ou extrafino, condutor de cobre estanhado
• Isolação do condutor: polipropileno (PP)
• Condutores (ou pares de condutores) torcidos em camadas ou feixes
• Para mais informações: ver data sheet
• Revestimento não tecido
• Revestimento em poliuretano (PUR), verde (RAL 6018)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrição de classe ETIM 5.0: Cabo de controle

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000104
• Descrição da classe ETIM 6.0: Cabo de controle

Cód. ident. cond.:

• Detalhes na folha de dados ÖLFLEX® SERVO FD 798 CP

Projeto do condutor

• Fio fino ou fio extrafino

Raio de flexão mínimo

• Com flexão: a partir de 7,5 x diâmetro externo
• Instalação fixa: 4 x diâmetro externo

Tensão nominal

• IEC: 30 V
• UL & CSA: 30 V

Tensão de ensaio

• Condutor/Condutor: 1500 V ef.
• Condutor/tela: 750 V ef.

Faixa de temperatura

• Com flexão: -40°C a +90°C (UL/CSA: +80°C)
• Instalação fixa: -50°C a +90°C (UL/CSA: +80 °C)

Ciclos de flexão & parâmetros de utilização

• Ver tabela de seleção A2-1 no anexo de nosso catálogo online
