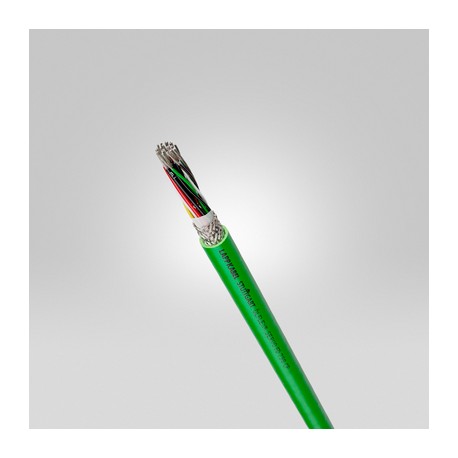

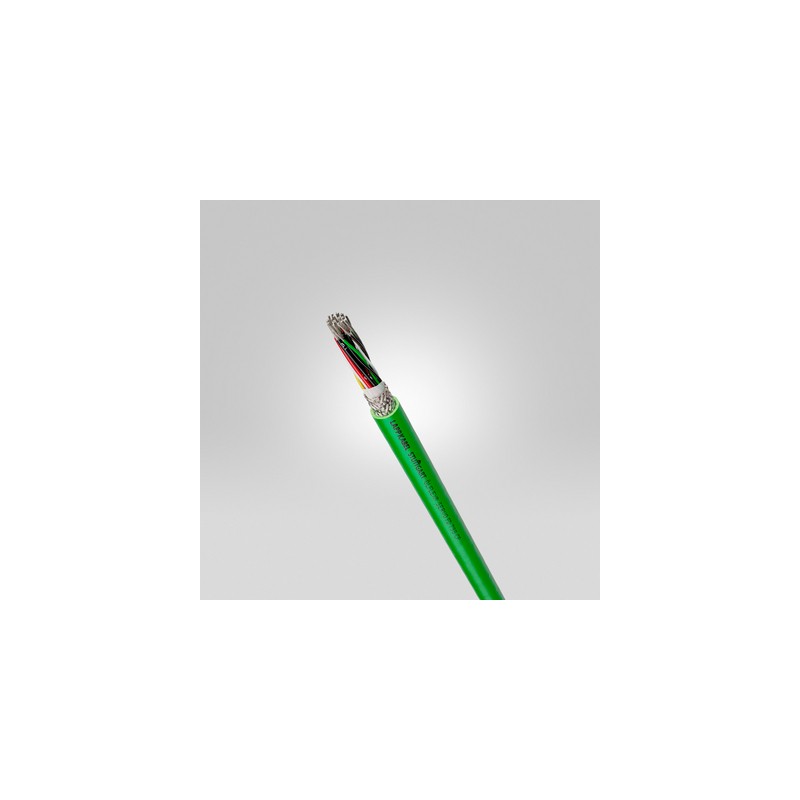

0036910 ÖLFLEX SERVO FD 798CP 4x2x0,34+4x0,5 LAPP Câble encodeur blindé avec gaine PUR pour des applications..

Avantages

• Accélère le déroulement et accroît ainsi le rendement des machines
• Parfait pour la gamme d’encodeurs de fabricants renommés
• Fin, léger et peu encombrant
• Durée de vie accrue en conditions d'utilisation difficiles grâce à sa gaine extérieure en PUR
• Résistant au contact avec la plupart des lubrifiants à base d'huiles minérales, des acides dilués, des solutions alcalines aqueuses et d'autres produits chimiques
• Plage de température étendue pour des applications dans des conditions climatiques extrêmes

Applications

• Câble de raccordement entre le servocontrôleur et le codeur/résolveur
• Câble de raccordement entre le servo-contrôleur et le compteur de vitesse
• En chaînes porte-câbles ou sur des parties mobiles de machines
• Conçu particulièrement pour les parties humides des machines-outils et des lignes de transfert
• Chaînes d'assemblage et de fabrication ainsi que sur toutes sortes de machines
• Utilisation en intérieur comme en extérieur

Particularités

• Tenu au feu :UL/CSA: VW-1, FT1IEC/EN: 60332-1-2
• Matériaux sans halogène
• Conception faible capacité
• Résistant à l'abrasion et aux entailles
• Résistant aux huiles

Homologations / références de la norme

• UL AWM Style 20236
• CSA AWM IA/B; IIA/B FT 1
• UL File No. E63634
• Pour l'utilisation en chaîne porte-câbles: se référer au guide d'assemblage de l'annexe T3

Constitution du produit

• Brins fins ou extra-fins, conducteur cuivre étamé
• Isolation du conducteur : polypropylène (PP)
• Conducteurs (ou paires) assemblés en couches ou en torons
• Autres détails : cf. fiche technique
• Rubanage : non tissé
• Gaine : PUR, vert (RAL 6018)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• Pour plus de détails, voir la fiche produits ÖLFLEX® SERVO FD 798 CP

Constitution de l'âme

• Brins fins ou superfins

Rayon de courbure minimum

• En utilisation mobile : à partir de 7,5 x diamètre extérieur
• En pose fixe : 4 x diamètre extérieur

Tension nominale

• IEC: 30 V
• UL & CSA: 30 V

Tension d'essai

• Conducteur/conducteur : 1 500 V eff.
• Conducteur/écran : 750 V eff.

Plage de température

• Utilisation flexible : -40°C à +90°C (UL/CSA : +80°C)
• En pose fixe : -50°C à +90°C (UL/CSA : +80°C)

Cycles de flexion & paramètres d’utilisation

• Voir le tableau de sélection A2-1 en annexe de notre catalogue en ligne
