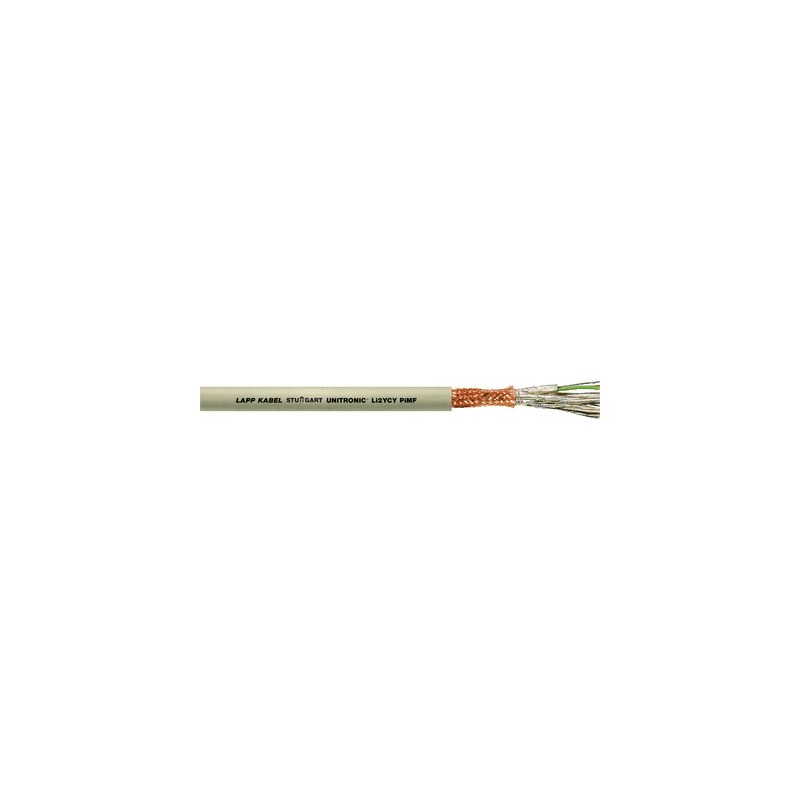

0034045 UNITRONIC Li2YCY PiMF 2x2x0,34 LAPP Cabo de transmissão de dados blindado com isolamento do condutor..

Vantagens

• Cabo de dados com capacitância baixa, blindagem dos pares e blindagem em trança de cobre
• Particularmente apropriado para o cabeamento de sistemas de dados e controles em grandes usinas industriais
• Os pares blindados individualmente e o trançado total minimizam a interferência elétrica
• Desacoplamento dos circuitos por meio da estruptura TP de pares torcidos (efeitos de diafonia)

Âmbitos de aplicação

• Em caso de necessidades acrescidas de atenuação da diafonia, bem como perante elevadas interferências elétricas dos circuitos de cabos
• Adequado para a transmissão de sinais variantes em freqüência e tensão ou sensíveis
• Pode ser usado no modo multifuncional em sistemas eletrônicos de computadores, equipamentos de controle eletrônico, máquinas de escritório, balanças, etc.
• Para a transmissão dos valores de medição e de interfaces seriais de 2 fios
• Destinado para uso flexível limitado e para instalação fixa em interiores secos ou úmidos

Características do produto

• Retardante de chama de acordo com IEC 60332-1-2

Projeto do produto

• Cordão de 7 fios ou fios finos (a partir de 1 mm²) de cobre nu
• Isolação do condutor em polietileno (PE)
• Condutores de pares torcidos
• Blindagem estática com envolvimento em folha, feita de filme plástico com laminado de alumínio e com fiação blindada de cobre para cada par
• Blindagem em trança de cobre nu
• Revestimento externo em PVC
  Cor do revestimento externo: cinza gelo (RAL 7032)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrição de classe ETIM 5.0: Cabo de controle

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000104
• Descrição da classe ETIM 6.0: Cabo de controle

Cód. ident. cond.:

• 0.22 mm²-0.5 mm²:
  de acordo com a norma DIN 47100, ver tabela T9
• 1.0 mm²:
  núcleo a: núcleo b, branco: preto

Capacitância mútua

• A 800 Hz:
  0.22 mm²: máx. 70 nF/km
  0.34 mm²: máx. 70 nF/km
  0.5 mm²: máx. 75 nF/km
  1.0 mm²: máx. 85 nF/km

Indutividade

• aprox. 0,4 mH/km

Projeto do condutor

• Condutor em cordão, com base em VDE 0881, de 7 fios

Raio de flexão mínimo

• Flexão ocasional: 20 x diâmetro externo
• Instalação fixa: 10 x diâmetro externo

Tensão de ensaio

• Condutor/Condutor: 2000 V
• Condutor/Terra: 1000 V

Impedância característica

• aprox. 85 Ohm (> 1 MHz)

Faixa de temperatura

• Flexão ocasional: -5°C até +70°C
• Instalação fixa: -40°C a +80°C
