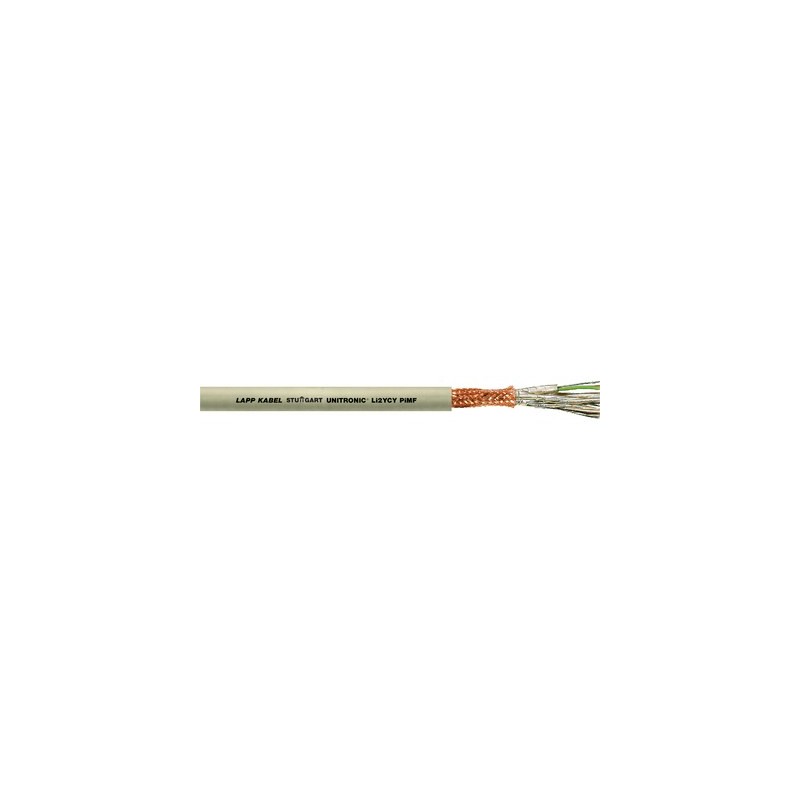

0034045 UNITRONIC Li2YCY PiMF 2x2x0,34 LAPP Geschirmte Datenleitung mit PE-Aderisolation und statisch geschi..
0034045
UNITRONIC Li2YCY PiMF 2x2x0,34
LAPP
1 m.
Geschirmte Datenleitung mit PE-Aderisolation und statisch geschirmten Aderpaaren
UNITRONIC Li2YCY PiMF 2x2x0,34
UNITRONIC® Li2YCY PiMF
Kabel/Leitungen unkonfektioniert > Daten- und Kommunikationskabel
Flexible Datenkabelübertragung von Spezialkabel
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von LAPP
Bestseller
▲Mehr Infos
▲UNITRONIC® Li2YCY PiMF - geschirmte PVC-Datenleitung mit einzeln geschirmten Paaren für Bereiche mit hohen elektromagnetischen Störeinflüssen
Paargeschirmt mit Metallfolie (PIMF)
- Versand und Lieferung
Versand und Lieferung
Für Bestellungen über unseren e-shop fallen keine Versandkosten an. Bei e-shop Bestellungen ist nur eine Lieferung innerhalb von Deutschland möglich. Liefertermine und –fristen werden von Lapp nach besten Bemühen eingehalten. Die Ware wird, wenn sie auf Lager ist, innerhalb von 1-3 Tagen zum Versand gebracht. Bei Lieferengpässen, erhalten Sie in der Bestellübersicht einen Hinweis zur Lieferzeit. Der Warenversand erfolgt per Spedition oder Paketdienst. Eine Selbstabholung ist nicht möglich.
Nutzen
- Datenleitung mit geringer Kapazität, Paarschirmung und Kupferabschirmgeflecht
- Eignet sich besonders zur Verkabelung von Datensystemen und Steuerungen großtechnischer Anlagen
- Einzeln geschirmte Aderpaare und der Gesamtschirm minimieren elektrische Störeinflüsse
- Entkopplung von Stromkreisen durch TP-Aufbau (Über- und Nebensprecheffekte)
Anwendungsgebiete
- Bei erhöhten Anforderungen an die Nah-Nebensprechdämpfung sowie bei hohen elektrischen Störbeeinflussungen der Leitungskreise
- Für die Übertragung bei unterschiedlichem Signalniveau der Leitungskreise und bei schwachen, sensiblen Signalen
- Vielseitig einsetzbar für Rechenanlagen, elektronische Steuer- und Regelgeräte, Büromaschinen, Waagen usw.
- Für Meßwertübertragung bzw. serielle 2-Draht-Schnittstellen
- Für bedingt flexiblen Einsatz sowie für feste Verlegung in trockenen und feuchten Räumen vorgesehen
Produkteigenschaften
- Flammwidrig nach IEC 60332-1-2
Aufbau
- 7-drähtige oder feindrähtige (ab 1mm²) Litze aus blanken Kupferdrähten
- Aderisolation aus Polyethylen (PE)
- Adern zu Paaren verseilt
- Folienbewicklung, statischer Schirm aus Aluminium-kaschierter Kunststoff-Folie mit Kupfer-Beilauflitze über jedem Paar
- Kupferabschirmgeflecht blank
- Außenmantel aus PVC
Außenmantelfarbe: grau (ähnlich kieselgrau/ RAL 7032)
Klassifikation ETIM 5
- ETIM 5.0 Class-ID: EC000104
- ETIM 5.0 Class-Description: Steuerleitung
Klassifikation ETIM 6
- ETIM 6.0 Class-ID: EC000104
- ETIM 6.0 Class-Description: Steuerleitung
Ader-Ident-Code
- 0,22 mm²-0,5 mm²:
nach DIN 47100, siehe Tabelle T9 - 1,0 mm²:
a-Ader: weiß, b-Ader: schwarz
Betriebskapazität
- Bei 800 Hz:
0,22 mm²: max. 70 nF/km
0,34 mm²: max. 70 nF/km
0,5 mm²: max. 75 nF/km
1,0 mm²: max. 85 nF/km
Induktivität
- ca. 0,4 mH/km
Leiteraufbau
- Litze, in Anlehnung VDE 0881,
7-drähtig
Mindestbiegeradius
- Gelegentlich bewegt: 20 x Außendurchmesser
- Fest verlegt: 10 x Außendurchmesser
Prüfspannung
- Ader/Ader: 2000 V
- Ader/Schirm: 1000 V
Wellenwiderstand
- ca. 85 Ohm (> 1 MHz)
Temperaturbereich
- Gelegentlich bewegt: -5°C bis +70°C
- Fest verlegt: -40°C bis +80°C
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG LAPP DE.pdf | 51 Mbytes |
|
| 0034045 UNITRONIC Li2YCY PiMF 2x2x0,34 0034045 DE_0034045.pdf | 320 Kbytes |
|
