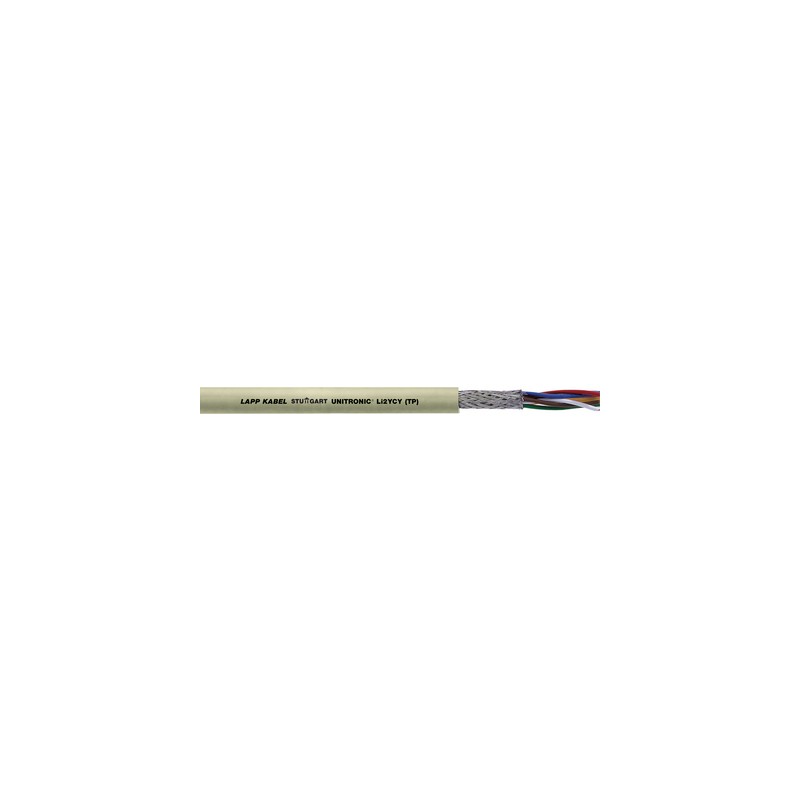

0031325 UNITRONIC Li2YCY (TP) 2x2x0,34 LAPP Cabo de transmissão de dados blindado com isolamento do condutor..

Vantagens

• A blindagem total minimiza as interferências elétricas
• Desacoplamento dos circuitos por meio da estruptura TP de pares torcidos (efeitos de diafonia)

Âmbitos de aplicação

• Particularmente apropriado para o cabeamento de sistemas de dados em taxas de transmissão de até 10 Megabit por segundo e é qualificado para as interfaces RS422 e RS485.
• Para a instalação fixa e uso flexível com limitações
• Uso em espaços secos ou úmidos
• Cabo de medição de sinal e de controle para a transmissão de sinais baixos e sensíveis e elevadas taxas de bits
• UNITRONIC® Li2YCYv (TP)com revestimento externo preto reforçado (Yv) com no mínimo 1,8 mm de espessura nominal média mínima do painel, foi construído para uso interno e externo, bem como para aplicações em que a utilização de revestimentos externos reforçados pode ser muito vantajosa

Características do produto

• Retardante de chama de acordo com IEC 60332-1-2

Referências às normas / Aprovações

• Baseado na VDE 0812

Projeto do produto

• Cordão de 7 fios de cobre nu
• Isolação do condutor em polietileno (PE)
• Estrutura de par torcido (TP)
• Trança de cobre estanhado
• Revestimento externo em PVC
  Cor do revestimento externo: cinza gelo (RAL 7032)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrição de classe ETIM 5.0: Cabo de controle

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000104
• Descrição da classe ETIM 6.0: Cabo de controle

Cód. ident. cond.:

• DIN 47100, ver apêndice T9

Capacitância mútua

• A 800 Hz: máx. 60 nF/km

Indutividade

• aprox. 0,65 mH/km

Projeto do condutor

• Condutor em cordão, com base em VDE 0881, de 7 fios

Raio de flexão mínimo

• Flexão ocasional: 15 x diâmetro externo
• Instalação fixa: 6 x diâmetro externo

Atenuação de paradiafonia

• Até 1 MHz mín. 50 dB
• Até 10 MHz mín. 40 dB

Tensão de ensaio

• Condutor/Condutor: 2000 V
• Condutor/Terra: 1000 V

Impedância característica

• 100 ± 15 Ohm (> 1 MHz)

Faixa de temperatura

• Flexão ocasional: -5°C até +70°C
• Instalação fixa: -40°C a +80°C
