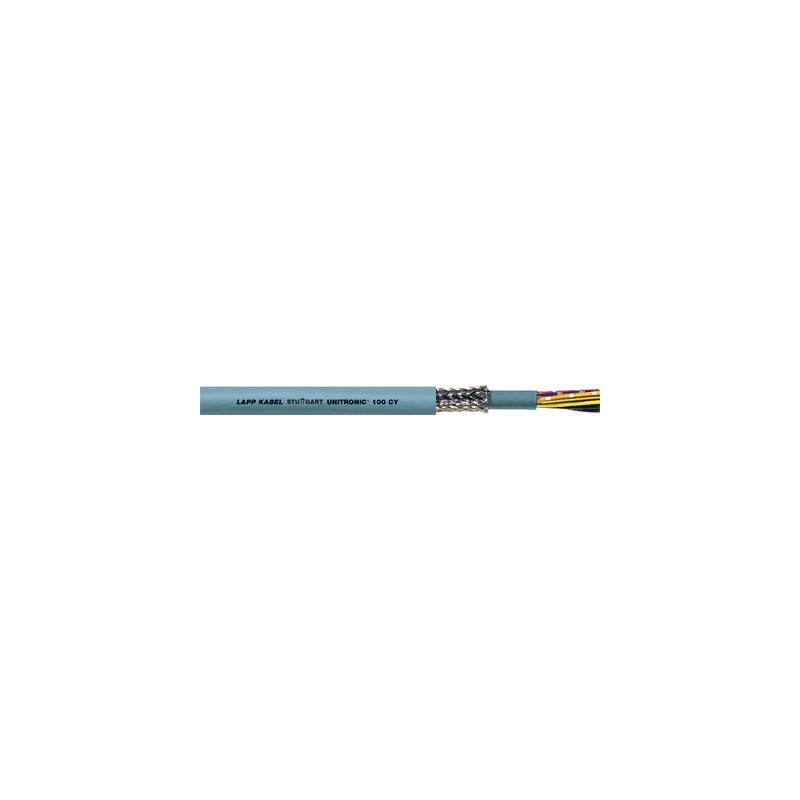

0031049 UNITRONIC 100 CY 7x0,34 LAPP Cabo de controle e sinal blindado com pequenas seções transversais

Âmbitos de aplicação

• Estes cabos de controle e sinal são usados na faixa de miliamperagem para sistemas eletrônicos, sistemas de computadores, equipamentos eletrônicos de controle e regulagem, máquinas de escritório, balanças, etc., e sempre que for necessário usar cabos de controle de pequenas dimensões.

Características do produto

• Revestimento externo robusto, flexível e resistente
• Diâmetro externo reduzido, mas número elevado de condutores
• Cabo similar a UNITRONIC® 100, mas com blindagem em trança de cobre
• Retardante de chama de acordo com IEC 60332-1-2
• A partir de 3 condutores com condutor de proteção (verde/amarelo)
  2 condutores (preto/azul)

Referências às normas / Aprovações

• Com base em: VDE 0814 ou VDE 0812

Projeto do produto

• Fios finos/múltiplos de Litz (0,34 mm²) de cobre nu
• Isolamento do condutor em PVC
• Revestimento interno em PVC
• Para a área transversal de 0,14 mm², é usada uma fita de poliéster por baixo do blindagem ao invés do revestimento interno.
• Trança de cobre estanhado
• Revestimento externo em PVC
  Cor do revestimento externo: cinza (RAL 7001)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrição de classe ETIM 5.0: Cabo de controle

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000104
• Descrição da classe ETIM 6.0: Cabo de controle

Cód. ident. cond.:

• Para os código de cores do UNITRONIC® ver tabela T7

Capacitância mútua

• aprox. 120 nF/km

Indutividade

• aprox. 0,7 mH/km

Projeto do condutor

• Cordão de fio fino
  0.34 mm²: 7 fios

Raio de flexão mínimo

• Flexão ocasional: 20 x diâmetro externo
• Instalação fixa: 6 x diâmetro externo

Condutor de proteção

• Verde/amarelo

Faixa de temperatura

• Flexão ocasional: -5°C até +70°C
• Instalação fixa: -40°C a +80°C
