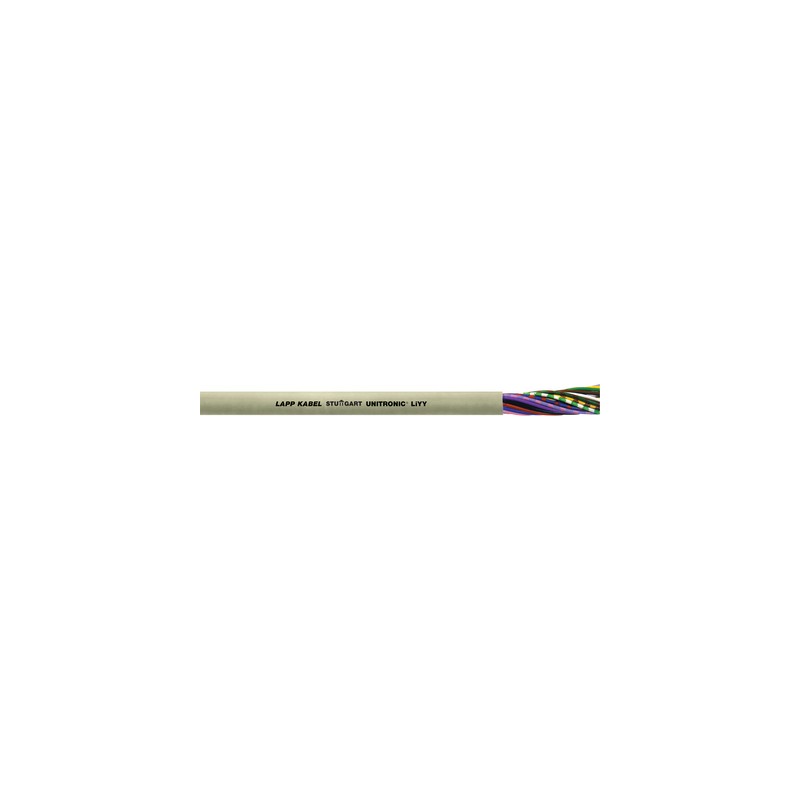

0028604 UNITRONIC LiYY 4x0,75 LAPP Cabo de transmissão de dados com código de cor segundo a norma DIN 47100

Vantagens

• Economia de espaço graças ao diâmetro pequeno do cabo
• Possibilidades multifuncionais de aplicação
• Considerando as quantidades mínimas econômicas, o revestimento externo também pode ser produzido em cores especiais conforme solicitação para, por exemplo, coincidir com a cor especial de um aparelho.

Âmbitos de aplicação

• O UNITRONIC® LiYY é usado como cabo de controle e sinal nos sistemas eletrônicos dos computadores, equipamentos de controle eletrônico e regulagem, máquinas de escritório, balanças, etc.
• Uso em interiores secos e úmidos
• Flexão ocasional

Características do produto

• Apesar do número elevado de condutores, os cabos de dados LiYY têm um diâmetro externo reduzido
• Retardante de chama de acordo com IEC 60332-1-2

Referências às normas / Aprovações

• Baseado na VDE 0812

Projeto do produto

• Fios finos/múltiplos de Litz (0,34 mm²) de cobre nu
• Isolamento do condutor em PVC
• Revestimento externo em PVC
  Cor do revestimento externo: cinza gelo (RAL 7032)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrição de classe ETIM 5.0: Cabo de controle

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000104
• Descrição da classe ETIM 6.0: Cabo de controle

Cód. ident. cond.:

• DIN 47100 sem repetição de cor, ver Tabela T9

Capacitância mútua

• aprox. 120 nF/km

Indutividade

• aprox. 0,65 mH/km

Projeto do condutor

• Cordão de fio fino
  0.34 mm²: 7 fios

Raio de flexão mínimo

• Flexão ocasional: 10 x diâmetro externo
• Fixed installation: 4 x outer diameter

Faixa de temperatura

• Flexão ocasional: -5°C até +70°C
• Instalação fixa: -40°C a +80°C
