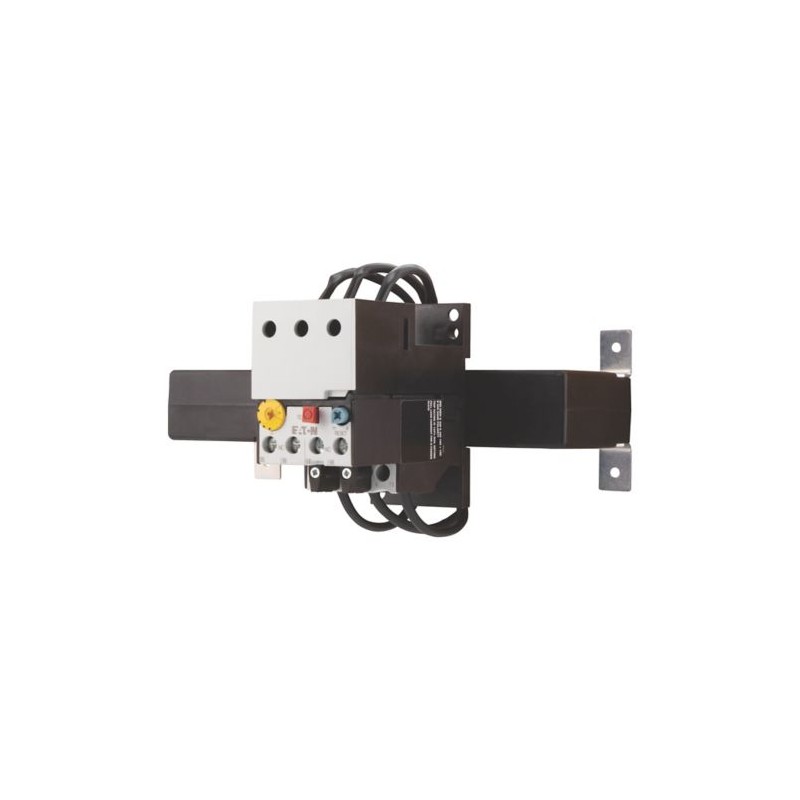

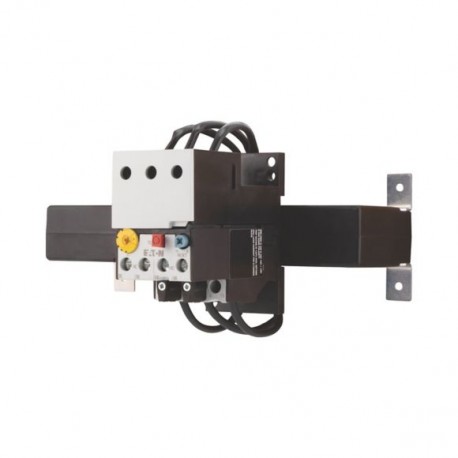

ZW7-400 045329 EATON MOELLER XTOT400C3S relé térmico, 270-400A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

ZW7-400 045329 EATON MOELLER XTOT400C3S relé térmico, 270-400A

ZW7-400

045329

EATON - MOELLER

Disponível

Envio hoje

XTOT400C3S relé térmico, 270-400A

Mais detalhes


Contatores

ZB and Z5 Relays- EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

Quantidade Preço
1+$298.78
2+$295.48
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  ZW7 transformador de corrente-operado relés de sobrecarga
Descrição
  Teste o botão de liga/desliga
Reset botão de acionamento manual/auto
Viagem livre de lançamento
A proteção com o pesado dever de partida
Tipo de montagem
  Montagem separada
A faixa de ajuste de

Sobrecarga lançamentos
Geral
Normas
  IEC/EN 60947, VDE 0660 UL, CSA
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente

Aberto
 °C-25 - +50
Entre
 °C- 25 - 40
Compensação de temperatura
  Contínuo
Posição de montagem
  Conforme necessário
Peso
 kg0.8
Mecânica, resistência ao choque
 g10
Sinusoidal
Choque duração de 10 ms
Grau de Proteção
  IP00
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
  Dedo e volta da mão-prova
Principal a realização de caminhos
Tensão de resistência a impuso nominal
UimpV AC8000
Categoria de sobretensão/grau de poluição
  III/3
Tensão de isolamento nominal
UeuV1000
Tensão nominal de operação
UeV AC1000
Isolamento de segurança EN 61140

Entre contatos auxiliares e principais contatos
 V AC440
Entre os principais circuitos
 V AC440
Proteção contra curto-circuito Máximo do fusível
  Com relé de sobrecarga em conjunto com um transformador, tal como o necessário para o contator
Atual de perda de calor (3 condutores)

Valor inferior da faixa de ajuste
 W3
Configuração máxima
 W10
Push-através da abertura de
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm400
Dissipação de calor por pólo, dependente da corrente
PvidW2.5
Equipamento de dissipação de calor, dependente da corrente
PvidW7.5
Estática dissipação de calor, não-dependente da corrente
PvsW0
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C50
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / relé de sobrecarga Térmica (EC000106)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / dispositivo de proteção contra Sobrecarga / relé de sobrecarga Térmica ([email protected] [AKF075011])
Faixa ajustável de corrente
 Um270 - 400
Max. nominal tensão de operação Ue
 V690
Método de montagem
  Posicionamento separado
Tipo de conexão elétrica do circuito principal
  Conexão a parafuso
Número de contatos auxiliares como contato normalmente fechado
  1
Número de contatos auxiliares como contato normalmente aberto
  1
Número de contatos auxiliares como contato
  0
Lançamento de classe
  -
Aprovações
Padrões De Produto  UL 508, CSA-C22.2 Nº 14; IEC/EN 60947-4-1; marcação CE
UL Arquivo Nº.  E29184
UL Controlo de Categoria Nenhuma.  NKCR
CSA Arquivo.  12528
CSA Classe Nenhuma.  3211-03
América Do Norte Certificação  UL, CSA
Especialmente concebido para a América do Norte  Nenhum
Adequado para  Ramo de circuitos
Max. Tensão Nominal  600 V CA
Grau de Proteção  IEC: IP00, UL/CSA Tipo: -
Características
IL03407124Z, características de Disparo

>
>>
