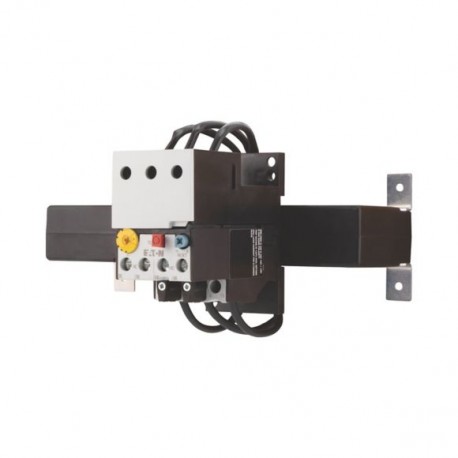

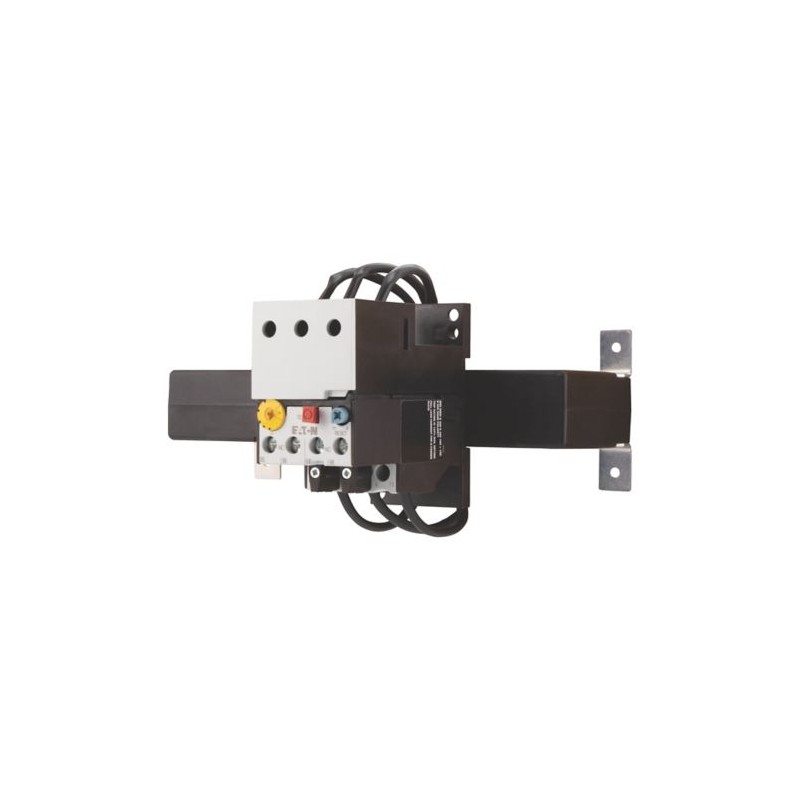

ZW7-400 045329 Y7-45329 EATON ELECTRIC Relé de sobrecarga accionado por transformador de intensidad 270-400 ..
ZW7-400
045329
Y7-45329
EATON-MOELLER
Relé de sobrecarga accionado por transformador de intensidad, 270-400 A,
Relé de sobrecarga operado por transformador de corriente, 270-400A, 1N/O+1N/C
Relé de sobrecarga accionado por transformador de corriente, Gama de productos: Relés de sobrecarga accionados por transformador de corriente ZW7, Descripción: Botón de prueba/apagado, Botón de reinicio manual/automático, Desbloqueo sin disparo, Protección con servicio de arranque pesado, Tipo de montaje: Montaje separado, Contactos auxiliares N/O = Normalmente abierto: 1 N/A, Contactos auxiliares N/C = Normalmente cerrado: 1 N/C, Normas: IEC/EN 60947, VDE 0660, UL, CSA, Grado de protección: IP00
Componentes industriales de baja tensión > Relé de sobrecarga térmica
Relés Térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
productos relacionados
▲Más vendidos
▲Más Información
▲Transformador de corriente-operados de relé de sobrecarga, 270-400A, 1N/O+1N/C
Transformador de corriente-operados de relé de sobrecarga, gama de Producto: ZW7 transformador de corriente-operado relés de sobrecarga, Descripción: Prueba/off botón, pulsador de Reinicio manual/automático de disparo libre, liberación, Protección pesada deber de partida, tipo de Montaje: montaje Aparte, Auxiliar de contactos N/O = Normalmente abierto: 1 N/O, Auxiliar de contactos N/C = Normalmente cerrado: 1 N/C, Normas: IEC/EN 60947, VDE 0660, UL, CSA, Grado de Protección: IP00
Programa de entrega
Gama de productos
ZW7 transformador de corriente-operado relés de sobrecarga
Descripción
Prueba botón de apagado/
Pulsador de reinicio manual/automático
Viaje libre de liberación
Protección con pesados a partir deber
Pulsador de reinicio manual/automático
Viaje libre de liberación
Protección con pesados a partir deber
Tipo de montaje
Aparte de montaje
Rango de ajuste
La sobrecarga de versiones
[Ir]
[Ir]270 - 400
Contacto secuencia
Contactos auxiliares
N/S = Normalmente abierto
1 N/S
N/C = Normalmente cerrado
1 N/C
Notas
Los principales parámetros actuales están definidos por la corriente principal de cableado que se utiliza.
Datos técnicos
General
Normas
IEC/EN 60947, VDE 0660, UL, CSA
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +50 °C
Temperatura ambienteCerrado
- 25 - 40 °C
Compensación de la temperatura
Continua
Posición de montaje
Como se requiere
Peso
0,8 kg
Mecánica de resistencia a los golpes
Diez
Sinusoidal
La duración de la descarga de 10 ms g
Sinusoidal
La duración de la descarga de 10 ms g
Grado de Protección
IP00
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Altitud
Max. 2000 m
Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
8000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
1000 V
Tensión nominal [Ue]
1000 V AC
Aislamiento de seguridad según EN 61140Entre contactos auxiliares y contactos principales
440 V AC
Aislamiento de seguridad según EN 61140Entre los principales circuitos
440 V AC
Protección de corto circuito Máximo de fusible
Con relé de sobrecarga en combinación con un transformador como se requiere para el contactor
Actual de pérdida de calor (3 conductores)Valor más bajo de la gama de ajuste
3 W
Actual de pérdida de calor (3 conductores)Valor máximo de la
10 W
Empuje a través de la abertura [⌀]
27 mm
Auxiliar y los circuitos de control
Nominal soportada de impulso de voltaje [Uimp]
4000 V
Categoría de sobretensión/grado de contaminación
III/3
Terminal de capacidadesSólido
1 x (0.75 - 4)
2 x (0.75 - 4) mmDos
2 x (0.75 - 4) mmDos
Terminal de capacidadesFlexible con el casquillo
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDos
2 x (0.75 - 2.5) mmDos
Terminal de capacidadesSólido o trenzado
2 x (18 - 14) AWG
Terminal de tornillo
M3.5
Par de apriete
1.2 Nm
Pelar longitud
8 mm
HerramientasDestornillador Pozidriv
2 Tamaño de la
HerramientasDestornillador estándar
1 x 6 mm
Tensión nominal de aislamiento [Uyo]
500 V AC
Tensión nominal [Ue]
500 V AC
Aislamiento de seguridad según EN 61140entre los contactos auxiliares
240 V AC
Corriente térmica convencional [Ith]
6 Un
Corriente de operación nominal [Ie]AC-15Hacer contacto120 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Hacer contacto220 V 230 V 240 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Hacer contacto380 V 400 V 415 V [Ie]
0.5 a
Corriente de operación nominal [Ie]AC-15Hacer contacto500 V [Ie]
0.5 a
Corriente de operación nominal [Ie]AC-15Rotura de contacto120 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Rotura de contacto220 V 230 V 240 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Rotura de contacto380 V 400 V 415 V [Ie]
0.9 a
Corriente de operación nominal [Ie]AC-15Rotura de contacto500 V [Ie]
0,8 a
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms
Interruptor de encendido y apagado de las condiciones basadas en DC-13, constante de tiempo especificado.
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms24 V [Ie]
0.9 a
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms60 V [Ie]
0.75 Una
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms110 V [Ie]
0.4 a
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms220 V [Ie]
0.2 a
Clasificación de cortocircuito sin soldaduramax. fusible
6 a gG/gL
Notas
Temperatura ambiente: rango de Funcionamiento IEC/EN 60947, PTB: -5°C a +50°C
Terminal de capacidades de los Principales circuitos sólido, flexible y con virola: Cuando la conexión de 2 conductores, sólo las siguientes combinaciones admisibles:
Corriente de operación nominal: y corte en corrientes a DC-13, constante de tiempo como se indica
Clasificación de cortocircuito: Ver hoja transparente "Fusibles" de tiempo/corriente de características (consultar precios)
Clasificación de los datos para los tipos aprobados
Contactos auxiliaresServicio De PilotoAC operados
B300 en polaridad opuesta
B600 en la misma polaridad
B600 en la misma polaridad
Contactos auxiliaresServicio De PilotoCC operada
R300
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
Cuatrocientos
La disipación de calor por polo, dependiente de la corriente [Pvid]
2.5 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
7.5 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+50 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / relé de sobrecarga Térmica (EC000106)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / dispositivo de protección de Sobrecarga Térmico / relé de sobrecarga ([email protected] [AKF075014])
Ajustable rango de corriente
270 - 400
Max. nominal tensión de funcionamiento de la Ue
690 V
El método de montaje
Aparte de posicionamiento
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Número de contactos auxiliares como contacto normalmente cerrado
Uno
Número de contactos auxiliares como contacto normalmente abierto
Uno
Número de contactos auxiliares como de cambio de contacto
Cero
La liberación de la clase
Otros
Función de restablecimiento de entrada
No
Función de reinicio automático
Sí
Función de Reset pulsador
Sí
Aprobaciones
Normas De Producto
UL 508; CSA-C22.2 Nº 14; IEC/EN 60947-4-1; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No
Adecuado para
Circuitos
Max. Clasificación De Voltaje
600 V AC
Grado de Protección
IEC: IP00, UL/CSA Tipo: -
Características
Curva característica
Estas características de disparo son los valores de la media de la propagación a 20 °C de temperatura de aire ambiente en un estado frío. Tiempo de disparo depende de la respuesta actual. Cuando los dispositivos están en la temperatura de funcionamiento el tiempo de disparo del relé de sobrecarga se reduce a aprox. El 25% de la lectura fuera de valor.
Curva característica
Dimensiones
① Reset/en
Permisible posiciones de montaje
| Característica | Valor |
|---|---|
| Rango de corriente ajustable (EF008211) | 270 A |
| Tensión de servicio nominal máxima Ue (EF007357) | 690 V |
| Método de montaje (EF000003) | Colocación con separación |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 1 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 1 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Clase de disparo (EF006668) | Otros |
| Función reset entrada (EF011940) | No |
| Función reset automática (EF011941) | Sí |
| Función reset pulsador (EF011942) | Sí |
