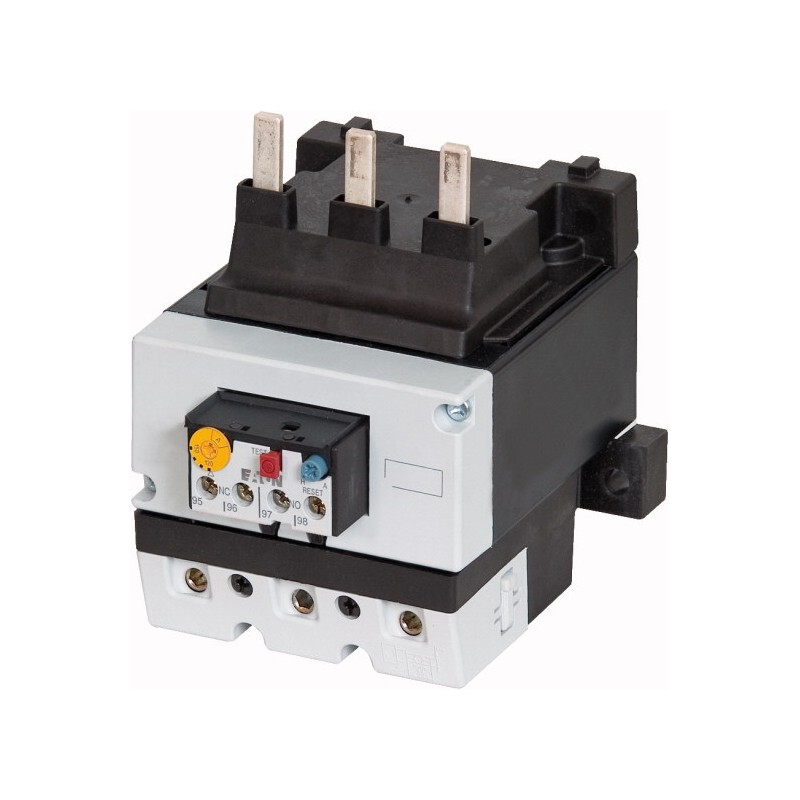

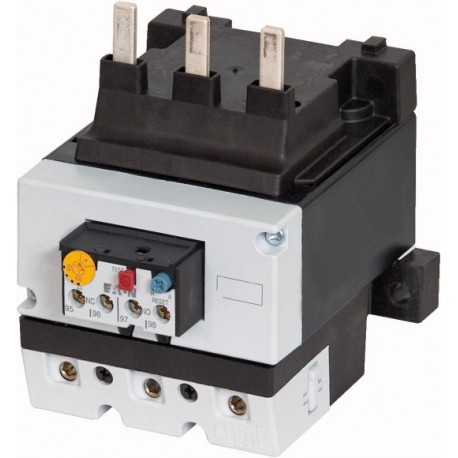

ZB150-100 278464 XTOB100GC1 EATON ELECTRIC XTOB100GC1 relé térmico, 70-100A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

ZB150-100 278464 XTOB100GC1 EATON ELECTRIC XTOB100GC1 relé térmico, 70-100A

ZB150-100

278464

XTOB100GC1

EATON-MOELLER

XTOB100GC1 relé térmico, 70-100A

Mais detalhes


Disjuntores de baixa tensão > Relé de sobrecarga térmica

Relés térmicos

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Relé de sobrecarga, ZB150, Ir= 70 - 100 A, 1 N/S, 1 N/C, montagem Direta, IP00
Relé de sobrecarga, a gama de Produtos: relé de Sobrecarga ZB até 150 A, Acessórios: relés de Sobrecarga, o tamanho do Quadro: ZB150, a Fase de falha de sensibilidade: IEC/EN 60947, VDE 0660 Parte 102, Descrição: Teste/desliga botão Reset botão de acionamento manual/automático, sem Desarme de lançamento, tipo de Montagem: montagem Direta, contatos Auxiliares N/S = Normalmente aberto: 1 N/S, contatos Auxiliares N/C = Normalmente fechado: 1 de N/C, Para utilização com: DILM80, DILM95, DILM115, DILM150, DILM170, DILMF80, DILMF95, DILMF115, DILMF150, DIULM80, DIULM95, DIULM115, DIULM150, SDAINLM140, SDAINLM165, SDAINLM200, SDAINLM260, as Normas: IEC/EN 60947, VDE 0660 UL, CSA, Grau de Proteção: IP00

Programa de entrega

A gama de produtos
Relé de sobrecarga ZB até 150 A
A gama de produtos
Acessórios
Acessórios
Relés de sobrecarga
Tamanho de quadro
ZB150
Fase de falha de sensibilidade
IEC/EN 60947, VDE 0660 Parte 102
Descrição
Teste o botão de liga/desliga
Reset botão de acionamento manual/auto
Viagem livre de lançamento
Tipo de montagem
Montagem direta
[Eur]
70 - 100 A
Contato sequência
230S002
Contatos auxiliares
N/S = Normalmente aberto
1 N/S
N/C = Normalmente fechado
1 N/C
Para uso com
DILM80
DILM95
DILM115
DILM150
DILM170
DILMF80
DILMF95
DILMF115
DILMF150
DIULM80
DIULM95
DIULM115
DIULM150
SDAINLM140
SDAINLM165
SDAINLM200
SDAINLM260
Proteção contra curto-circuito
Digite "1" coordenação[gG/gL]
315 A
Digite "2" coordenação[gG/gL]
200 A
Notas

Disparador de sobrecarga: rasteira classe 10

Proteção contra curto-circuito: observar o valor máximo admissível de fusíveis do contator direta com dispositivo de montagem.

Adequado para protecção de Ex-motores.

II(2)G [Ex d], [Ex] [Ex px], II(2)D [Ex p] [t Ex]

PTB 10 ATEX 3010

Observar o manual de MN03407005Z-DE/PT.

Notas
Equipado diretamente para o contator
1 Contator
2 Bases

Dados técnicos

Geral
Normas
IEC/EN 60947, VDE 0660 UL, CSA
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
Faixa de operação a norma IEC/EN 60947
PTB: -5 °C A +55 °C
Temperatura ambienteAberto
-25 - +55 °C
Temperatura ambienteEntre
- 25 - 40 °C
Compensação de temperatura
Contínuo
Peso
1.219 kg
Mecânica, resistência ao choque
Dez
Sinusoidal
Choque duração de 10 ms g
Grau de Proteção
IP00
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Altitude
Max. 2000 m
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
8000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
1000 V
Tensão operacional nominal [Ue]
1000 V AC
Isolamento de segurança EN 61140Entre contatos auxiliares e principais contatos
440 V CA
Isolamento de segurança EN 61140Entre os principais circuitos
440 V CA
Temperatur a compensação de erro residual > 40 ºC
≦ De 0,25 %/K
Atual de perda de calor (3 condutores)Valor inferior da faixa de ajuste
12.3 W
Atual de perda de calor (3 condutores)Configuração máxima
25.2 W
Terminal de capacidadesSólidos
1 x (4 - 16)
2 x (4 - 16) mmDois
Terminal de capacidadesFlexível com virola
1 x (4 - 70)
2 x (4 - 70) mmDois
Terminal de capacidadesEncalhado
1 x (16 - 70)
2 x (16 - 70) mmDois
Terminal de capacidadesSólido ou trançado
3/0 AWG
Terminais de parafuso
M10
Torque de aperto
10 Nm
Comprimento de decapagem
24 mm
FerramentasSextavado interno cabeça-de-chave [SW]
5 mm
Auxiliar de controle e circuitos de
Nominal de impulso atmosférico tensão [Uimp]
4000 V
Categoria de sobretensão/grau de poluição
III/3
Terminal de capacidadesSólidos
1 x (0.75 - 4)
2 x (0.75 - 4) mmDois
Terminal de capacidadesFlexível com virola
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
Terminal de capacidadesSólido ou trançado
2 x (18 - 14) AWG
Terminais de parafuso
M3.5
Torque de aperto
1.2 Nm
Comprimento de decapagem
8 mm
FerramentasChave de fenda Pozidriv
2 Tamanho
FerramentasChave de fenda padrão
1 x 6 mm
Tensão nominal de isolamento [Ueu]
500 V CA
Tensão operacional nominal [Ue]
500 V CA
Isolamento de segurança EN 61140entre os contatos auxiliares
240 V CA
Corrente térmica convencional [euth]
6 Um
Corrente operacional nominal [eue]AC-15Fazer contato120 V [Ie]
1,5 A
Corrente operacional nominal [eue]AC-15Fazer contato220 V, 230 V, 240 V [Ie]
1,5 A
Corrente operacional nominal [eue]AC-15Fazer contato380 V, 400 V, 415 V [Ie]
0,5 A
Corrente operacional nominal [eue]AC-15Fazer contato500 V [Ie]
0,5 A
Corrente operacional nominal [eue]AC-15Quebrar o contato120 V [Ie]
1,5 A
Corrente operacional nominal [eue]AC-15Quebrar o contato220 V, 230 V, 240 V [Ie]
1,5 A
Corrente operacional nominal [eue]AC-15Quebrar o contato380 V, 400 V, 415 V [Ie]
0,9 A
Corrente operacional nominal [eue]AC-15Quebrar o contato500 V [Ie]
0.8
Corrente operacional nominal [eue]DC L/R ≦ 15 ms
Ligar e desligar condições baseado no DC-13, constante de tempo, conforme especificado.
Corrente operacional nominal [eue]DC L/R ≦ 15 ms24 V [Ie]
0,9 A
Corrente operacional nominal [eue]DC L/R ≦ 15 ms60 V [Ie]
0,75 A
Corrente operacional nominal [eue]DC L/R ≦ 15 ms110 V [Ie]
0,4 A
Corrente operacional nominal [eue]DC L/R ≦ 15 ms220 V [Ie]
0,2 A
Curto-circuito sem soldamax. fusível
6 Um gG/gL
Notas
Notas
Ambiente temperatura do ar: Operacional faixa de IEC/EN 60947, PTB: -5°C a +55°C
Principais circuitos de capacidade do terminal sólido e flexível condutores com anilhas: Quando usando 2 condutores de usar igual seções transversais.
A classificação de dados para tipos de aprovados
Contatos auxiliaresPiloto DeverAC operado
B300 na polaridade oposta,
B600 na mesma polaridade
Contatos auxiliaresPiloto DeverOperado DC
R300
Corrente De Curto-Circuito ClassificaçãoBásica Da AvaliaçãoSCCR
10 kA
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. Fusível
400 Classe J A
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. CB
400 A

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
100 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
8.4 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
25.2 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / relé de sobrecarga Térmica (EC000106)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / dispositivo de proteção contra Sobrecarga / relé de sobrecarga Térmica ([email protected] [AKF075014])
Faixa ajustável de corrente
70 - 100 A
Max. nominal tensão de operação Ue
1000 V
Método de montagem
Direta anexo
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Número de contatos auxiliares como contato normalmente fechado
Um
Número de contatos auxiliares como contato normalmente aberto
Um
Número de contatos auxiliares como contato
Zero
Lançamento de classe
CLASSE 10
A função de Reset de entrada
Nenhum
A função de Reset automático
Sim
Função Reset botão de pressão
Sim

Aprovações

Padrões De Produto
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 Nº 60947-4-1-14; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
Doze mil quinhentos e vinte oito
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Adequado para
Ramo de circuitos
Max. Tensão Nominal
600 V CA
Grau de Proteção
IEC: IP00, UL/CSA Tipo: -

Características

Curva característica
230U071
Estas características de disparo são valores médios do spread em 20 °C de temperatura ambiente em um estado frio. Disparo de tempo depende da resposta atual.
Em dispositivos na temperatura de operação, o tempo de disparo do relé de sobrecarga cai para aprox. 25 % do valor de leitura. Características específicas para cada faixa de ajuste pode ser encontrado no manual.

Dimensões

2310DIM-7
① OFF
② Reset/SOBRE
