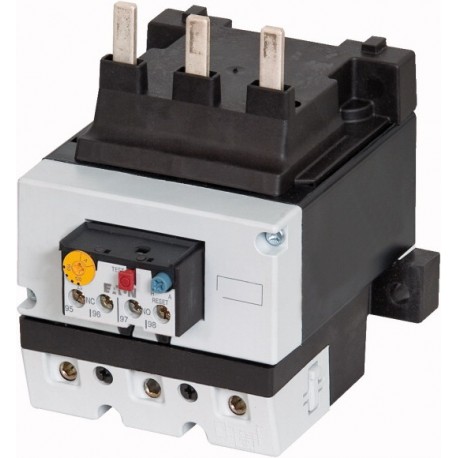

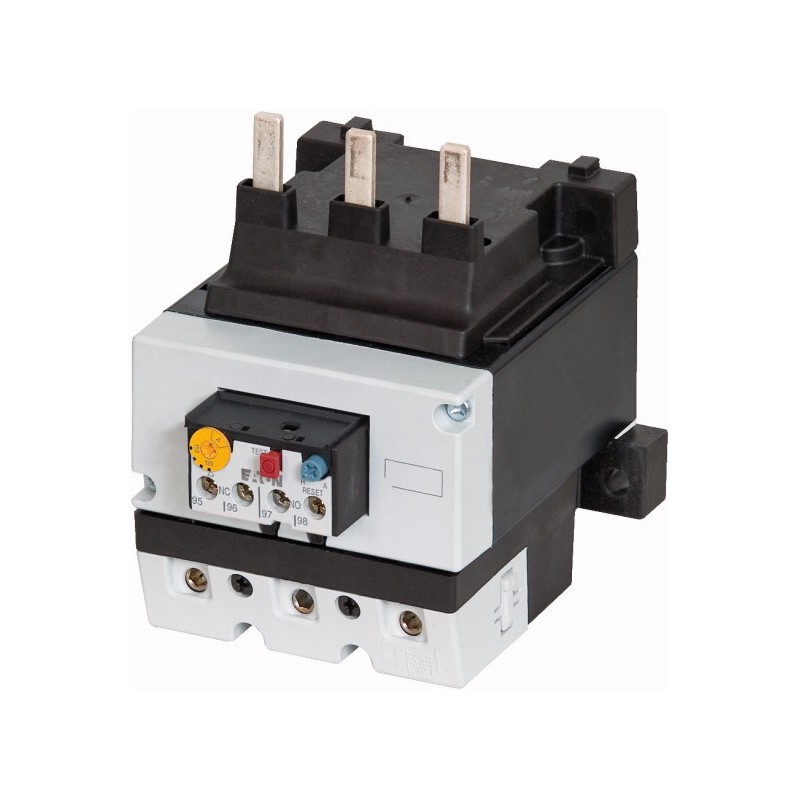

ZB150-100 278464 Y7-278464 EATON ELECTRIC Relè termico, 70-100A, 1NA+1NC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

ZB150-100 278464 Y7-278464 EATON ELECTRIC Relè termico, 70-100A, 1NA+1NC

ZB150-100

278464

Y7-278464

EATON-MOELLER

Relè termico, 70-100A, 1NA+1NC

Relè di sovraccarico. 70-100 A. 1 NA + 1 NC. Montaggio diretto su

Relè di sovraccarico, Gamma prodotti: Relè di sovraccarico ZB fino a 150 A, Accessori: Relè di sovraccarico, Grandezza: ZB150, Sensibilità ai guasti di fase: IEC/EN 60947, VDE 0660 Part 102, Descrizione: Pulsante di prova/disabilitazione, Pulsante di reset manuale/automatico, Sblocco non di scatto, Tipo di montaggio: Montaggio diretto, Contatti ausiliari NA = Normalmente aperto: 1 NA, Contatti ausiliari NC = Normalmente chiuso: 1 NC, Utilizzare con: DILM80, DILM95, DILM115, DILM150, DILM170, DILMF80, DILMF95, DILMF115, DILMF150, DIULM80, DIULM95, DIULM115, DIULM150, SDAINLM140, SDAINLM165, SDAINLM200, SDAINLM260, Norme: IEC/EN 60947, VDE 0660, UL, CSA, Grado di protezione: IP00

Maggiori dettagli


Apparecchi elettrici a bassa tensione > relè di sovraccarico termico

Relè termici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $202.02
Prezzo unitario: $202.02
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


Relè termico, 70-100A, 1NA+1NC
Relè termico, Assortimento: Relè termico con riduttore di corrente ZB fino a 150 A, accessori: relè termico, Grandezza: ZB150, Sensibilità alla mancanza fase: IEC/EN 60947, VDE 0660 parte 102, Descrizione: Pulsante di prova/off, Pulsante di reset Hand/Auto, Sgancio libero, Tipo di montaggio: montaggio diretto, Contatti ausiliari NA = norm. aperto: 1 NA, Contatti ausiliari NC = norm. chiuso: 1 NC, utilizzo con: DILM80, DILM95, DILM115, DILM150, DILM170, DILMF80, DILMF95, DILMF115, DILMF150, DIULM80, DIULM95, DIULM115, DIULM150, SDAINLM140, SDAINLM165, SDAINLM200, SDAINLM260, Conformità alle norme: IEC/EN 60947,VDE 0660, UL, CSA, Grado di protezione: IP00

Programma di fornitura

Assortimento
Relè termico con riduttore di corrente ZB fino a 150 A
Assortimento
Accessori
accessori
relè termico
Grandezza
ZB150
Sensibilità alla mancanza fase
IEC/EN 60947, VDE 0660 parte 102
Descrizione
Pulsante di prova/off
Pulsante di reset Hand/Auto
Sgancio libero
Tipo di montaggio
montaggio diretto
[Ir]
70 - 100 A
schema
230S002
Contatti ausiliari
NA = norm. aperto
1 NA
NC = norm. chiuso
1 NC
utilizzo con
DILM80
DILM95
DILM115
DILM150
DILM170
DILMF80
DILMF95
DILMF115
DILMF150
DIULM80
DIULM95
DIULM115
DIULM150
SDAINLM140
SDAINLM165
SDAINLM200
SDAINLM260
Protezione contro il corto circuito
Tipo di coordinamento “1”[gG/gL]
315 A
Tipo di coordinamento “2”[gG/gL]
200 A
Note

Interruttore di soglia di sovraccarico: classe di intervento 10 A

Protezione da cortocircuito: utilizzare il fusibile massimo consentito del contattore con montaggio diretto sul dispositivo.

Adatto per la protezione dei motori elettrici Ex.

II(2)G [Ex d] [Ex e] [Ex px], II(2)D [Ex p] [Ex t]

PTB 10 ATEX 3010

Si veda il manuale MN03407005Z-DE/EN.

Note
Montato direttamente sul contattore
1 contattore di potenza
2 Zoccolo

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947,VDE 0660, UL, CSA
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente
Range di funzionamento secondo IEC/EN 60947.
PTB: -5 °C - +55 °C
Temperatura ambientea giorno
-25 - +55 °C
Temperatura ambientein custodia
- 25 - 40 °C
Compensazione di temperatura
Continuativa
Peso
1.219 kg
Resistenza agli urti
10
semionda
Durata dell'urto 10 ms g
Grado di protezione
IP00
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
Protezione contro i contatti delle dita e del dorso della mano
Altitudine
max. 2000 mm
Circuito principale
Tensione nominale di tenuta ad impulso [Uimp]
8000 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
1000 V
Tensione nominale di impiego [Ue]
1000 V AC
Sezionamento sicuro secondo EN 61140tra contatti ausiliari e contatti principali
440 V AC
Sezionamento sicuro secondo EN 61140Tra i contatti principali stessi
440 V AC
Alterazioni residue della compensazione di temperatura > 40ºC
≦ 0.25 %/K
Perdite ohmiche (3 contatti)Valore inferiore del campo di taratura
12.3 W
Perdite ohmiche (3 contatti)Valore superiore del campo di taratura
25.2 W
Sezioni di collegamentoRigido
1 x (4 - 16)
2 x (4 - 16) mm2
Sezioni di collegamentoFlessibile con puntalino
1 x (4 - 70)
2 x (4 - 70) mm2
Sezioni di collegamentoFlessibile
1 x (16 - 70)
2 x (16 - 70) mm2
Sezioni di collegamentoA filo unico o a trefoli
3/0 AWG
Vite di collegamento
M10
Momento di avviamento
10 Nm
Lunghezza di spelatura
24 mm
UtensiliChiave a brugola [SW]
5 mm
Circuiti di comando e ausiliari
Tensione nominale di tenuta ad impulso [Uimp]
4000 V
Categoria di sovratensione/grado di inquinamento
III/3
Sezioni di collegamentoRigido
1 x (0.75 - 4)
2 x (0.75 - 4) mm2
Sezioni di collegamentoFlessibile con puntalino
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Sezioni di collegamentoRigido o semirigido
2 x (18 - 14) AWG
Vite di collegamento
M3,5
Momento di avviamento
1.2 Nm
Lunghezza di spelatura
8 mm
UtensiliCacciavite Pozidriv
2 Grandezza
UtensiliCacciavite a taglio
1 x 6 mm
Tensione nominale d'isolamento circuito ausiliario [Ui]
500 V AC
Tensione nominale d'impiego [Ue]
500 V AC
Sezionamento sicuro secondo EN 61140tra i contatti ausiliari
240 V AC
Corrente termica convenzionale [Ith]
6 A
Corrente nominale d'impiego [Ie]AC-15Contatto NA120 V [Ie]
1.5 A
Corrente nominale d'impiego [Ie]AC-15Contatto NA220 V 230 V 240 V [Ie]
1.5 A
Corrente nominale d'impiego [Ie]AC-15Contatto NA380 V 400 V 415 V [Ie]
0.5 A
Corrente nominale d'impiego [Ie]AC-15Contatto NA500 V [Ie]
0.5 A
Corrente nominale d'impiego [Ie]AC-15Contatto NC120 V [Ie]
1.5 A
Corrente nominale d'impiego [Ie]AC-15Contatto NC220 V 230 V 240 V [Ie]
1.5 A
Corrente nominale d'impiego [Ie]AC-15Contatto NC380 V 400 V 415 V [Ie]
0.9 A
Corrente nominale d'impiego [Ie]AC-15Contatto NC500 V [Ie]
0.8 A
Corrente nominale d'impiego [Ie]DC L/R ≦ 15 ms
Condizioni di inserzione e disinserzione secondo DC-13, L/R costanti secondo specifica.
Corrente nominale d'impiego [Ie]DC L/R ≦ 15 ms24 V [Ie]
0.9 A
Corrente nominale d'impiego [Ie]DC L/R ≦ 15 ms60 V [Ie]
0.75 A
Corrente nominale d'impiego [Ie]DC L/R ≦ 15 ms110 V [Ie]
0.4 A
Corrente nominale d'impiego [Ie]DC L/R ≦ 15 ms220 V [Ie]
0.2 A
Resistenza al corto circuito senza saldatureMax fusibile
6 A gG/gL
Nota
Note
Temperatura ambiente: campo di funzionamento secondo IEC/EN 60947, PTB: -5°C bis +55°C
Sezioni di collegamento circuiti principali rigido e flessibile con puntalino: Utilizzando 2 conduttori impiegare la stessa sezione.
Dati di potenza approvati
Contatti ausiliariPilot DutyComando in corrente alternata
B300 con polarità differente (opposite polarity)
B600 con la stessa polarità (same polarity)
Contatti ausiliariPilot DutyComando in corrente continua
R300
Short Circuit Current RatingBasic RatingSCCR
10 kA
Short Circuit Current RatingBasic Ratingmax. Fusibile
400 Class J A
Short Circuit Current RatingBasic Ratingmax. CB
400 A

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
100 A
Dissipazione per polo, in funzione della corrente [Pvid]
8.4 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
25.2 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / relè di sovraccarico termico (EC000106)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Protezione Contro Sovraccarico / RelÌ di sovraccarico term. ([email protected] [AKF075014])
intervallo di corrente regolabile
70 - 100 A
max. tensione d’esercizio nominale Ue
1000 V
tipo di montaggio
applicazione diretta
tipo di collegamento circuito elettrico principale
raccordo a vite
numero di contatti ausiliari, contatti di riposo
1
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, invertitori
0
classe di intervento
CLASS 10
ingresso funzione reset
no
funzione reset automatica
sì
tasto funzione reset
sì

Approvazioni

Product Standards
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
12528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
600 V AC
Degree of Protection
IEC: IP00, UL/CSA Type: -

Curve caratteristiche

Caratteristica
2310DIA-2
Queste caratteristiche d'intervento indicano i tempi di intervento in funzione della corrente di taratura, esse rappresentano i valori medi ricavati a freddo ad una temperatura di 20 °C. Tempo di sgancio a seconda della corrente di intervento.
Ad apparecchi caldi il tempo di sgancio del relè termico si riduce di ca. il 25 % rispetto ai valori indicati. Curve specifiche d'intervento per ogni campo di taratura sono presenti sul manuale

Dimensioni

2310DIM-7
① OFF
② Reset/ON

ETIM for 278464 Apparecchi elettrici a bassa tensione (EC000106)
Caratteristica Valore
intervallo di corrente regolabile (EF008211) 70 A
max. tensione d'esercizio nominale Ue (EF007357) 1000 V
modo di montaggio (EF000003) applicazione diretta
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
numero di contatti ausiliari, contatti di riposo (EF001377) 1
numero di contatti ausiliari, contatti di chiusura (EF001376) 1
numero di contatti ausiliari, invertitori (EF003531) 0
classe di intervento (EF006668) classe 10 A
ingresso a funzione reset (EF011940) No
funzione reset automatica (EF011941) Sì
tasto di funzione reset (EF011942) Sì

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
ZB150-100 Y7-278464 278464 IT_278464.pdf 386 Kbytes ZB150-100 Y7-278464 278464 IT_278464.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
