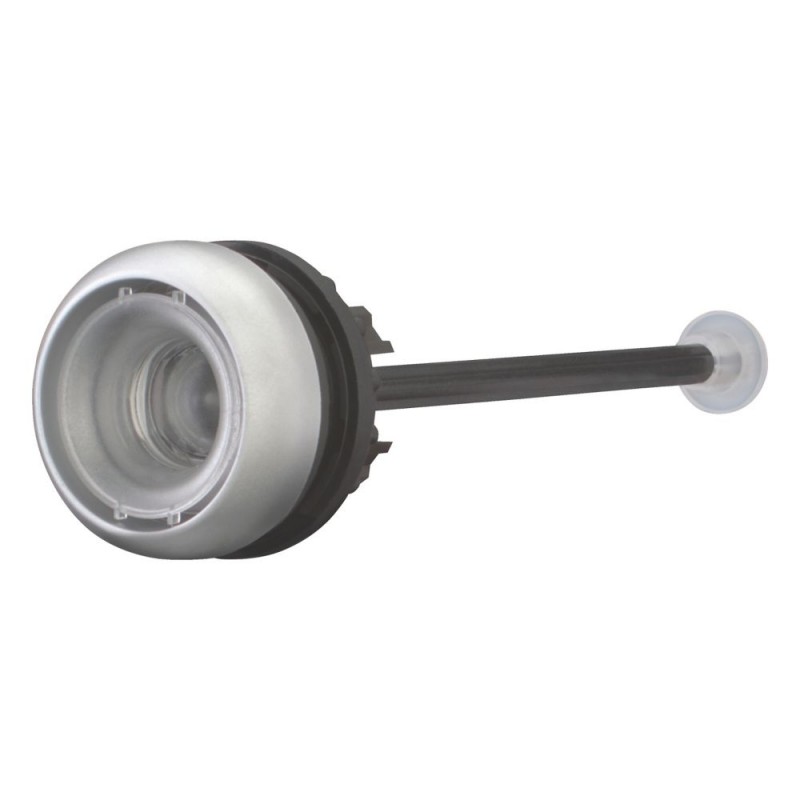

M22-DZ-X 254835 Y7-254835 EATON ELECTRIC M22-DZ-XQ Z .. botão Stop sem Indicator Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-DZ-X 254835 Y7-254835 EATON ELECTRIC M22-DZ-XQ Z .. botão Stop sem Indicator

M22-DZ-X

254835

Y7-254835

EATON-MOELLER

10

M22-DZ-XQ Z .. botão Stop sem Indicator

Botão de desbloqueio sem registro

Eaton Moeller® series M22 Release pushbutton, without label M22-DZ-X

Botão de desbloqueio, Acessórios de função básica: Botões de reset, Acessórios: Botões, Função: Para relés de sobrecarga fechados, Para relés de sobrecarga fechados, Diâmetro de montagem: 22,3 mm, Diâmetro de montagem: 22,3 mm, Sem placa de botão, placa de botão de adição., Anel frontal: Moldura: titânio, Conexão SmartWire-DT: não, Para uso com: ZW7..., ZE, Z5, ZB12, ZB32, ZB65, ZB150

Mais detalhes


Aparelhos elétricos de baixa tensão > Elemento frontal para botão de pressão

Relés térmicos

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $90.22
Preço unitário: $9.02
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory Release pushbutton
Catalog Number
254835
EAN
4015082548353
Product Length/Depth
120 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.013 kg
Certifications
CE
UL
CSA
UL 508
UL Category Control No.: NKCR
CSA File No.: 012528
CSA-C22.2 No. 14
UL File No.: E29184
IEC/EN 60947
CSA Class No.: 3211-03
Model Code
M22-DZ-X

Especificações do produto

Actuator color
Without button plate
Actuator function
Spring-return
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Front ring
Used with
ZB32
ZB65
ZB150
ZE
ZB12
ZW7...
Z5
Connection to SmartWire-DT
No
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Number of command positions
1
Opening diameter
22 mm
Opening height
0 mm
Rated operational current for specified heat dissipation (In)
0 A
Bezel color
Titanium
Bezel material
Plastic
Degree of protection (front side)
IP67
NEMA 4X
Front element type
Flat
Lens type
Round
Static heat dissipation, non-current-dependent Pvs
0 W
Width opening
0 mm
Product category
Accessories

ETIM for 254835 Componentes industriais para Baixa Tensão (EC000221)
Característica Valor
Cor do botão (EF000190) Sem teclado
Número de posições de comando (EF001372) 1
Forma de lente (EF006253) Redondo
Diâmetro do furo (intervalo) (EF000079) 22 mm
Largura da abertura (EF004565) 0 mm
Altura da abertura (EF004778) 0 mm
Tipo de botão (EF001546) Plano
Adequado para iluminação (EF001142) Não
Com difusor de proteção (EF005500) Não
Etiquetado (EF001537) Não
Função de comutação de encaixe (EF007447) Não
Retorno por mola/tátil (EF001407) Sim
Com anel frontal (EF006014) Sim
Material do anel frontal (EF005972) Plástico
Cor do anel frontal (EF002429) Titânio
Grau de proteção (IP), frente (EF003118) IP67
Grau de proteção (NEMA), parte frontal (EF011961) 4X

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-DZ-X Y7-254835 254835 EN_289241.pdf 3 Mbytes M22-DZ-X Y7-254835 254835 EN_289241.pdf
