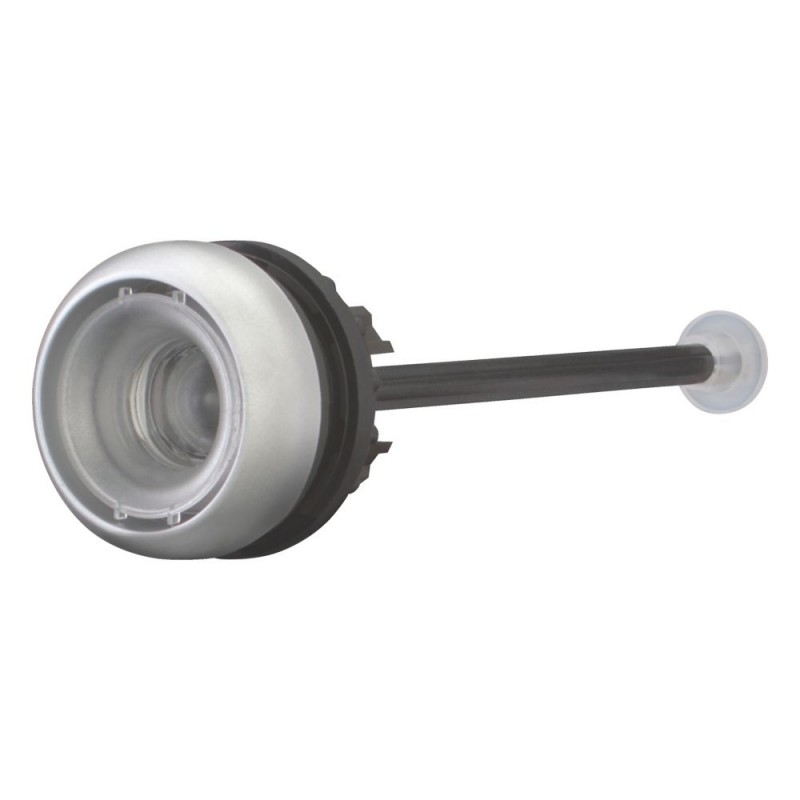

M22-DZ-X 254835 Y7-254835 EATON ELECTRIC Touche de déblocage, sans étiquette Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-DZ-X 254835 Y7-254835 EATON ELECTRIC Touche de déblocage, sans étiquette

M22-DZ-X

254835

Y7-254835

EATON-MOELLER

10

Touche de déblocage, sans étiquette

M22-DZ-X

Eaton Moeller® series M22 Release pushbutton, without label M22-DZ-X

Bouton-poussoir de déverrouillage, Accessoires de fonction de base : Boutons de réinitialisation, Accessoires : Boutons-poussoirs, Fonction : Pour relais de surcharge fermés, Pour relais de surcharge fermés, Diamètre de montage : 22,3 mm, Diamètre de montage : 22,3 mm, Sans plaque de bouton, Ajouter plaque de bouton., Anneau avant : Lunette : titane, Connexion à SmartWire-DT : non, Pour utilisation avec : ZW7..., ZE, Z5, ZB12, ZB32, ZB65, ZB150

Plus de détails


Appareillage industriel basse tension > Tête de bouton

Relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $90.32
Prix unitaire: $9.03
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series M22 Accessory Release pushbutton
Catalog Number
254835
Model Code
M22-DZ-X
EAN
4015082548353
Product Length/Depth
120 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.013 kg
Certifications
CE
UL
CSA
UL 508
UL Category Control No.: NKCR
CSA File No.: 012528
CSA-C22.2 No. 14
UL File No.: E29184
IEC/EN 60947
CSA Class No.: 3211-03

Features & Functions

Bezel color
Titanium
Bezel material
Plastic
Fitted with:
Front ring

General

Degree of protection (front side)
IP67
NEMA 4X
Opening diameter
22 mm
Used with
ZB32
ZB65
ZB150
ZE
ZB12
ZW7...
Z5
Used with
ZB32
ZB65
ZB150
ZE
ZB12
ZW7...
Z5

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Communication

Connection to SmartWire-DT
No

Actuator

Actuator color
Without button plate
Actuator function
Spring-return

Contacts

Force for positive opening - min
0 N

Design verification

Heat dissipation capacity Pdiss
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 254835 Appareillage industriel basse tension (EC000221)
Caractéristique Valeur
Couleur du bouton (EF000190) Sans plaque de touches
Nombre de postes de commande (EF001372) 1
Type de lentille (EF006253) Rond
Diamètre de trou (EF000079) 22 mm
Largeur de l'ouverture (EF004565) 0 mm
Hauteur de l'ouverture (EF004778) 0 mm
Type de bouton (EF001546) Plat
Adapté à l'éclairage (EF001142) Non
Avec couvercle de protection (EF005500) Non
Étiqueté (EF001537) Non
Fonction de commutation encliquetable (EF007447) Non
À rappel (EF001407) Oui
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Titan
Classe de protection (IP), face avant (EF003118) IP67
Type de protection NEMA, frontale (EF011961) 4X

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-DZ-X Y7-254835 254835 EN_289241.pdf 3 Mbytes M22-DZ-X Y7-254835 254835 EN_289241.pdf
