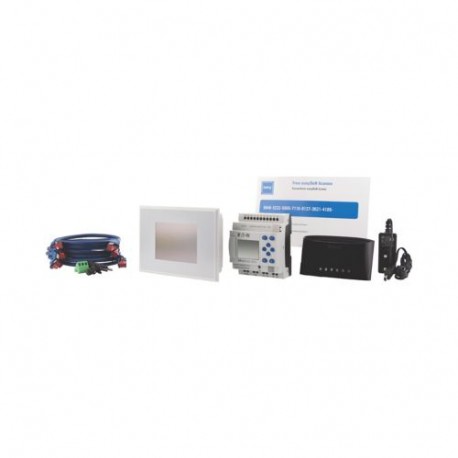

XV100-BOX-E4-DC1 198514 Y7-198514 EATON ELECTRIC Nano Controlador easyE4 Starter Pack (EASY-E4-DC-12TC1, XV-.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

XV100-BOX-E4-DC1 198514 Y7-198514 EATON ELECTRIC Nano Controlador easyE4 Starter Pack (EASY-E4-DC-12TC1, XV-..

XV100-BOX-E4-DC1

198514

Y7-198514

EATON-MOELLER

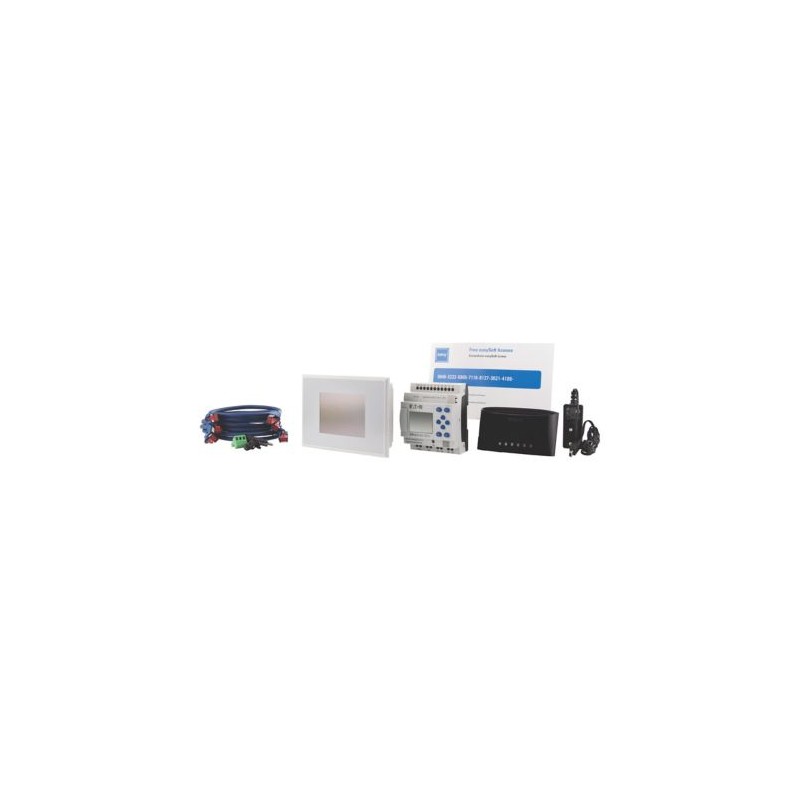

Nano Controlador easyE4; Starter Pack (EASY-E4-DC-12TC1, XV-102-A0-35TQRB-1E4, Ethernet switch, 3xcable, licença easySoft 7)

Eaton XV-100 Starter package consisting of EASY-E4-DC-12TC1, XV-102-A0-35TQRB-1E4, Ethernet switch, 3xPatch cable, license easySoft 7

Kit inicial composto por um relé de controle EASY-E4-DC-12TC1, a tela sensível ao toque XV-102-A0-35TQRB-1E4, um switch Ethernet e cabos de conexão para conectar os dispositivos a um PC e uma licença para o software operacional e de programação easySoft 7

Mais detalhes


Controladores industriais (PLC) > Um Conjunto de dispositivos de PLC

Easy E4 Nanocontroladores

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton XV-100 Touch panel
Catalog Number
198514
EAN
4015081963638
Product Length/Depth
300 mm
Product Height
200 mm
Product Width
200 mm
Product Weight
0.9 kg
Compliances
Eaton supports the product until its end of life
Certifications
UL 60950-01
IEC 60068-2-6
IEC 60068-2-27
IEC/EN 61000-4-2
UL File No.: E208621
Certified by UL for use in Canada
EN 55011
CSA-C22.2 No. 60950-1
CE marking
EN 55022
IEC/EN 61000-4
IEC/EN 61131-2
UL Recognized
Model Code
XV100-BOX-E4-DC1

Especificações do produto

Type
Starter kit
Voltage rating
24 Vdc
Features
Expandable
Air discharge
8 kV
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
Fitted with:
Relay output
Timer
Display
Basic device
Connection cable
Control unit
Software preinstalled
Visualization
Programming software
Other components
Monitor
Pollution degree
2
Air pressure
795 - 1080 hPa (operation)
Environmental conditions
Clearance in air and creepage distances according to EN 50178, UL 508, CSA C22.2, No. 142
Condensation: prevent with appropriate measures
Mounting method
Top-hat rail fixing (according to IEC/EN 60715, 35 mm)
Rail mounting possible
Screw fixing using fixing brackets ZB4-101-GF1 (accessories)
Wall mounting/direct mounting
Front build in possible
Mounting position
Vertical
Horizontal
Output
4 Transistor Outputs
Contact discharge
6 kV, Electrostatic discharge (ESD)
Overvoltage category
III
Number of inputs (analog)
4 (I5, I6, I7, I8)
0
Drop and topple
50 mm Drop height, Drop to IEC/EN 60068-2-31
Immunity to line-conducted interference
10 V (according to IEC/EN 61000-4-6)
Number of outputs (digital)
4
Relative humidity
5 - 95 % (IEC 60068-2-30, IEC 60068-2-78)
Insulation resistance
According to EN 50178
Shock resistance
15 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 11 ms, 18 Impacts
Voltage dips
10 ms

ETIM for 198514 PLC´s (EC002581)
Característica Valor
Contém blocos de construção de funções (EF007145) Não
Contém dispositivo básico (EF007147) Sim
Contém rack de módulo (EF007138) Não
Contém fonte de alimentação (EF007157) Não
Contém módulo de entrada analógica (EF007137) Não
Contém módulo de saída analógica (EF007136) Não
Contém módulo de entrada digital (EF007142) Não
Contém módulo de saída digital (EF007141) Não
Contém módulo de função (EF007146) Não
Contém módulo de tecnologia (EF007159) Não
Contém módulo de comunicação (EF007149) Não
Contém unidade de memória (EF007156) Não
Contém módulo de simulação (EF007153) Não
Contém cabo de conexão (EF007160) Sim
Contém unidade de controlo (EF007139) Sim
Contém monitor (EF007150) Sim
Contém software de programação (EF007152) Sim
Contém software de engenharia (EF007144) Não
Contém software de visualização (EF007161) Sim
Contém bibliotecas (EF007140) Não
Contém documentação (EF007143) Não
Contém outros componentes (EF007162) Sim
Software pré-instalado (EF007484) Sim

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON EASY E4 EN.pdf 2 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XV100-BOX-E4-DC1 Y7-198514 198514 FR_140017.pdf 2 Mbytes XV100-BOX-E4-DC1 Y7-198514 198514 FR_140017.pdf
