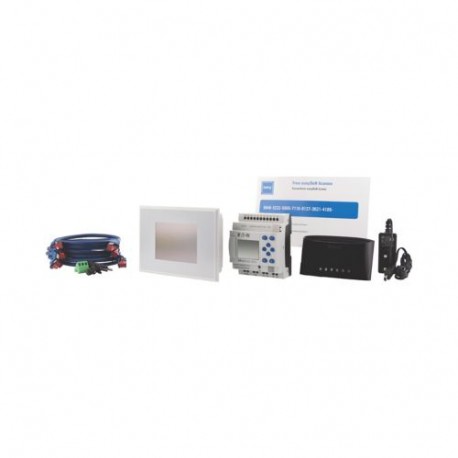

XV100-BOX-E4-DC1 198514 Y7-198514 EATON ELECTRIC Nano Driver easyE4 Starter Pack (EASY-E4-DC-12TC1, XV-102-A.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

XV100-BOX-E4-DC1 198514 Y7-198514 EATON ELECTRIC Nano Driver easyE4 Starter Pack (EASY-E4-DC-12TC1, XV-102-A..

XV100-BOX-E4-DC1

198514

Y7-198514

EATON-MOELLER

Nano Driver easyE4; Starter Pack (EASY-E4-DC-12TC1, XV-102-A0-35TQRB-1E4, Ethernet switch, 3xcable, licenza di easySoft 7)

Eaton XV-100 Starter package consisting of EASY-E4-DC-12TC1, XV-102-A0-35TQRB-1E4, Ethernet switch, 3xPatch cable, license easySoft 7

Starter kit composto da un relè di controllo EASY-E4-DC-12TC1, il touchscreen XV-102-A0-35TQRB-1E4, uno switch Ethernet e cavi di collegamento per collegare i dispositivi a un PC e una licenza per il software operativo e di programmazione easySoft 7

Maggiori dettagli


sistemi di controllo industriali (PLC) > set apparecchi PLC

Nanocontrollori Easy E4

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton XV-100 Touch panel
Catalog Number
198514
EAN
4015081963638
Product Length/Depth
300 mm
Product Height
200 mm
Product Width
200 mm
Product Weight
0.9 kg
Compliances
Eaton supports the product until its end of life
Certifications
UL 60950-01
IEC 60068-2-6
IEC 60068-2-27
IEC/EN 61000-4-2
UL File No.: E208621
Certified by UL for use in Canada
EN 55011
CSA-C22.2 No. 60950-1
CE marking
EN 55022
IEC/EN 61000-4
IEC/EN 61131-2
UL Recognized
Model Code
XV100-BOX-E4-DC1

Features & Functions

Features
Expandable
Fitted with:
Relay output
Timer
Display
Basic device
Connection cable
Control unit
Software preinstalled
Visualization
Programming software
Other components
Monitor

General

Insulation resistance
According to EN 50178
Mounting method
Top-hat rail fixing (according to IEC/EN 60715, 35 mm)
Rail mounting possible
Screw fixing using fixing brackets ZB4-101-GF1 (accessories)
Wall mounting/direct mounting
Front build in possible
Overvoltage category
III
Pollution degree
2
Type
Starter kit

Ambient conditions, mechanical

Drop and topple
50 mm Drop height, Drop to IEC/EN 60068-2-31
Mounting position
Vertical
Horizontal
Shock resistance
15 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 11 ms, 18 Impacts

Climatic environmental conditions

Air pressure
795 - 1080 hPa (operation)
Environmental conditions
Clearance in air and creepage distances according to EN 50178, UL 508, CSA C22.2, No. 142
Condensation: prevent with appropriate measures
Relative humidity
5 - 95 % (IEC 60068-2-30, IEC 60068-2-78)

Electro magnetic compatibility

Air discharge
8 kV
Contact discharge
6 kV, Electrostatic discharge (ESD)
Immunity to line-conducted interference
10 V (according to IEC/EN 61000-4-6)
Voltage dips
10 ms

Input/Output

Number of inputs (analog)
4 (I5, I6, I7, I8)
0
Number of outputs (digital)
4
Output
4 Transistor Outputs

Design verification

10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 198514 Controllori logici programmabili (PLC) (EC002581)
Caratteristica Valore
elementi funzionali (EF007145) No
apparecchio base (EF007147) Sì
supporto moduli (EF007138) No
alimentazione elettrica (EF007157) No
modulo d'entrata analogico (EF007137) No
contiene un modulo d'uscita analogico (EF007136) No
modulo d'entrata digitale (EF007142) No
modulo d'uscita digitale (EF007141) No
modulo funzionale (EF007146) No
modulo tecnologico (EF007159) No
modulo di comunicazione (EF007149) No
unità di memoria (EF007156) No
modulo di simulazione (EF007153) No
cavo di connessione (EF007160) Sì
unità di comando inclusa (EF007139) Sì
monitor incluso (EF007150) Sì
software di programmazione (EF007152) Sì
software di engineering (EF007144) No
software di visualizzazione (EF007161) Sì
librerie (EF007140) No
documentazione inclusa (EF007143) No
contiene altri componenti (EF007162) Sì
software preinstallato (EF007484) Sì

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON EASY E4 EN.pdf 2 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
