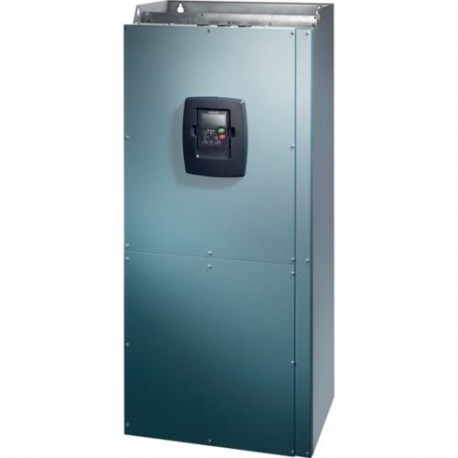

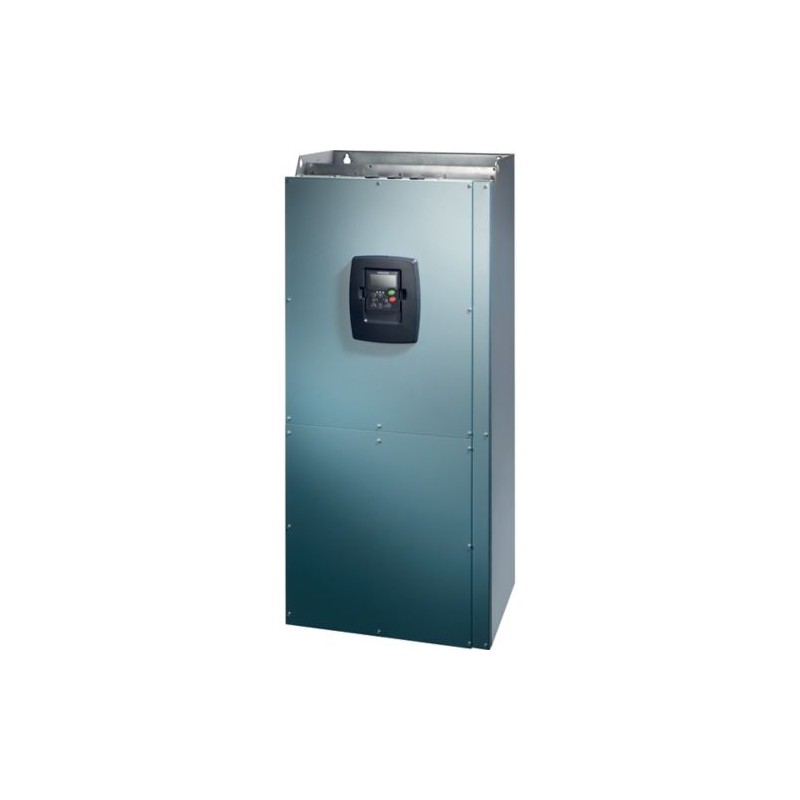

SVX100A1-5A4B2 179010 EATON ELECTRIC A unidade de frequência Variável
SVX100A1-5A4B2
179010
EATON-MOELLER
A unidade de frequência Variável
SVX FreqD 90kW 690V IP21 EMV BrCh revestido
Aparelhos elétricos de baixa tensão > Conversor de frequência inferior a 1 kV
Conversores de Frequência Eaton
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲A unidade de frequência Variável
Programa de entrega
Linha de produtos
Unidades de frequência Variável
Parte do grupo de referência (por exemplo, DIL)
SVX
Tensão nominal [Ue]
600 V AC, 3-fase
690 V AC, 3-fase
690 V AC, 3-fase
Tensão de saída Ve[UDois]
600 V AC, 3-fase
690 V AC, 3-fase
690 V AC, 3-fase
Tensão da rede (50/60Hz) [ULN]
525 (-15%) - 690 (±10%) V
Corrente de operação nominal [Ie]
Em 150% de sobrecarga [Ie]
100
Em 110% de sobrecarga [Ie]
Cem e vinte e cinco
Atribuído potência do motor
Nota
Para motores de CA interna e externa de ventilação com 50 Hz / 60 Hz
Nota
A sobrecarga de ciclo para 60 s a cada 600 a
Nota
a 690 V, 50 Hz
150 % De Sobrecarga [P]
90 kW
110 % De Sobrecarga [P]
110 kW
150 % De Sobrecarga [IM]
93 Um
110 % De Sobrecarga [IM]
114 Um
Nota
a 690 V, 60 Hz
150 % De Sobrecarga [P]
100 HP
110 % De Sobrecarga [P]
125 HP
150 % De Sobrecarga [IM]
Dos 86
110 % De Sobrecarga [IM]
109 Uma
Grau de Proteção
IP21
Conexão ao barramento de campo (opcional)
PROFIBUS-DP
PROFINET
EtherCAT
EtherNet/IP
LonWorks
CANopen®
DeviceNet
Modbus-TCP
Modbus-RTU
BACnet MS/TP
PROFINET
EtherCAT
EtherNet/IP
LonWorks
CANopen®
DeviceNet
Modbus-TCP
Modbus-RTU
BACnet MS/TP
Equipado com
Supressão de interferências de Rádio do filtro
Freio chopper
Tela OLED
Adicionais de proteção do PWB
Freio chopper
Tela OLED
Adicionais de proteção do PWB
Tamanho de quadro
FR9
Acesso SmartWire-DT
não
Dados técnicos
Geral
Regras
Requisitos gerais: IEC/EN 61800-2
EMV requisitos: IEC/EN 61800-3
Requisitos de segurança: IEC/EN 61800-5-1
EMV requisitos: IEC/EN 61800-3
Requisitos de segurança: IEC/EN 61800-5-1
Certificações
CE, UL, cUL, RCM
Aprovações
A DNV
A qualidade da produção
RoHS, ISO 9001
Climáticas de correção [ρw]
< 95% de umidade relativa, sem condensação, sem corrosão, sem gotejamento de água %
A qualidade do ar
3C2, 3S2
Temperatura ambienteTemperatura de operação min.
-10 °C
Temperatura ambienteAmbiente de funcionamento temperatura máx.
+50 °C
Temperatura ambienteoperação (110 % de sobrecarga) [ϑ]
-10 - +40 °C
Temperatura ambienteArmazenamento [ϑ]
-40 - +70 °C
Nível de interferência de RádioInterferência de Rádio de classe (EMC)
C2, C3, dependendo do motor, o comprimento do cabo, a carga ligada, e as condições ambientais. Rádio externa supressão de interferência dos filtros (opcional) pode ser necessário.
Nível de interferência de RádioMeio ambiente (EMC)
1º e 2º de ambientes de acordo com EN 61800-3
Posição de montagem
Vertical
Altitude
0 - 1000 m acima do nível do mar
acima de 1000 m com 1% de redução do desempenho por cada 100 m
max. 3000 m m
acima de 1000 m com 1% de redução do desempenho por cada 100 m
max. 3000 m m
Grau de Proteção
IP21
Proteção contra contatos diretos
BGV A3 (VBG4, os dedos e as costas da mão da prova)
Circuito principal
Fornecimento deTensão nominal [Ue]
600 V AC, 3-fase
690 V AC, 3-fase
690 V AC, 3-fase
Fornecimento deTensão da rede (50/60Hz) [ULN]
525 (-15%) - 690 (±10%) V
Fornecimento deConfiguração do sistema
CA sistemas de alimentação com uma tomada de terra do centro do ponto
Fornecimento deFrequência de alimentação [fLN]
50/60 Hz
Fornecimento deFaixa de freqüência [fLN]
45 a 66 (± 0%) Hz
Seção de potênciaA função
A unidade de freqüência Variável interna de ligação de CC e o inversor IGBT
Seção de potênciaTensão de saída Ve[UDois]
600 V AC, 3-fase
690 V AC, 3-fase
690 V AC, 3-fase
Seção de potênciaFrequência de saída [fDois]
0 - 50/60 (max. 320) Hz
Seção de potênciaFrequência de comutação [fPWM]
1.5
ajustável de 1 - 6 kHz
ajustável de 1 - 6 kHz
Seção de potênciaModo De Operação
U/f controle
controle vetorial sensorless (SLV)
controle vetorial sensorless (SLV)
Seção de potênciaResolução de frequência (valor nominal) [Δf]
0.01 Hz
Seção de potênciaCorrente de operação nominalEm 150% de sobrecarga [Ie]
100
Seção de potênciaCorrente de operação nominalEm 110% de sobrecarga [Ie]
Cem e vinte e cinco
Seção de potênciaEquipado com
Supressão de interferências de Rádio do filtro
Freio chopper
Tela OLED
Adicionais de proteção do PWB
Freio chopper
Tela OLED
Adicionais de proteção do PWB
Seção de potênciaTamanho de quadro
FR9
Motor alimentadorNota
Para motores de CA interna e externa de ventilação com 50 Hz / 60 Hz
Motor alimentadorNota
A sobrecarga de ciclo para 60 s a cada 600 a
Motor alimentadorNota
a 690 V, 50 Hz
Motor alimentador150 % De Sobrecarga [P]
90 kW
Motor alimentador110 % De Sobrecarga [P]
110 kW
Motor alimentadorNota
a 690 V, 60 Hz
Motor alimentador150 % De Sobrecarga [P]
100 HP
Motor alimentador110 % De Sobrecarga [P]
125 HP
Seção de Controle de
O controle externo de tensão [Uc]
24 V DC (máx. 250 mA) V
Tensão de referência [Ua]
10 V DC (máx. 10 mA) V
Entradas analógicas
2, configuráveis, 0 - 10 V DC, 0/4 - 20 mA
Saídas analógicas
1, configuráveis, 0/4 - 20 mA
Entradas digitais
6, configuráveis, max. 30 V DC
Saídas digitais
1, configuráveis, 48 V DC/50 mA
Saídas de relé
2, configuráveis, N/S, 8 (24 V DC) / 8 (250 V AC) / 0,4 A (125 V DC)
Atribuído de comutação e os elementos de proteção
Cabeamento De AlimentaçãoPrincipais choke150 % de sobrecarga (CT/IHa 50 °C)
DX-LN3-160
Motor alimentadormotor choke150 % de sobrecarga (CT/IHa 50 °C)
DX-LM3-100
Motor alimentadormotor choke110 % de sobrecarga (VT/IL a 40 °C)
DX-LM3-150
Motor alimentadorFiltro senoidal150 % de sobrecarga (CT/IHa 50 °C)
O PECADO-0122-6-0-P
Motor alimentadorFiltro senoidal110 % de sobrecarga (VT/IL a 40 °C)
O PECADO-0185-6-0-P
A verificação do projeto de acordo com a norma IEC/EN 61439
Dados técnicos para a verificação do projeto
Corrente de operação nominal especificada na dissipação de calor [In]
100
A dissipação de calor por polo, dependente da corrente [Pvideira]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvideira]
2250 W
Estática da dissipação de calor, não dependente da corrente [Pvs]
0 W
A dissipação de calor da capacidade [Pdiss]
0 W
Temperatura de operação min.
-10 °C
Ambiente de funcionamento temperatura máx.
+50 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e partes10.2.2 resistência à Corrosão
Cumpre com a norma de produto requisitos.
10.2 Resistência dos materiais e partes10.2.3.1 a Verificação da estabilidade térmica dos fechamentos
Cumpre com a norma de produto requisitos.
10.2 Resistência dos materiais e partes10.2.3.2 a Verificação da resistência dos materiais de isolamento de calor normal
Cumpre com a norma de produto requisitos.
10.2 Resistência dos materiais e partes10.2.3.3 a Verificação da resistência do material isolante ao calor anormal e ao fogo, devido à interna elétrico efeitos
Cumpre com a norma de produto requisitos.
10.2 Resistência dos materiais e partes10.2.4 Resistência aos ultra-violeta (UV)
Cumpre com a norma de produto requisitos.
10.2 Resistência dos materiais e partes10.2.5 de Elevação
Não se aplica, uma vez que a totalidade das células deve ser avaliado.
10.2 Resistência dos materiais e partes10.2.6 impacto Mecânico
Não se aplica, uma vez que a totalidade das células deve ser avaliado.
10.2 Resistência dos materiais e partesV10.2.7 Inscrições
Cumpre com a norma de produto requisitos.
10.3 Grau de proteção das ASSEMBLÉIAS
Não se aplica, uma vez que a totalidade das células deve ser avaliado.
10.4 Separações e distâncias de fuga
Cumpre com a norma de produto requisitos.
10.5 Proteção contra choques elétricos
Não se aplica, uma vez que a totalidade das células deve ser avaliado.
10.6 a Incorporação de dispositivos de manobra e componentes
Não se aplica, uma vez que a totalidade das células deve ser avaliado.
10.7 Interno dos circuitos elétricos e conexões
É o painel do gerador da responsabilidade.
10.8 Conexões para condutores externos
É o painel do gerador da responsabilidade.
10.9 propriedades de Isolamento10.9.2 de Potência elétricos de freqüência da força
É o painel do gerador da responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão suportada de Impulso
É o painel do gerador da responsabilidade.
10.9 propriedades de Isolamento10.9.4 Testes de caixas de material isolante
É o painel do gerador da responsabilidade.
10.10 aumento da Temperatura
O painel de construtor é responsável pelo aumento da temperatura de cálculo. Eaton fornecerá a dissipação de calor de dados para os dispositivos.
10.11 classificação de curto-circuito
É o painel do gerador da responsabilidade. As especificações da célula devem ser observados.
10.12 compatibilidade Electromagnética
É o painel do gerador da responsabilidade. As especificações da célula devem ser observados.
10.13 função Mecânica
O dispositivo está em conformidade com os requisitos, sempre que a informação na folha de instruções (IL) é observado.
Aprovações
Normas De Produto
UL 508C; CSA-C22.2, Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcação CE
UL File Não.
E134360
UL Categoria de Controle Não.
A SECUNDÁRIA NORTH MOUNTAIN, NMMS2, NMMS7. NMMS8
Arquivo CSA Não.
UL relatório aplica-se tanto para os EUA e Canadá
CSA Classe Não.
3211-06
América Do Norte Certificação
Na lista UL, certificado pela UL para uso no Canadá
Projetado especialmente para a América do Norte
Não
Adequado para
Circuitos
Max. Classificação De Tensão
3~ 690 V AC IEC: TN-S UL/CSA: "E" (Solidamente ligado à Terra Wa)
Grau de Proteção
IEC: IP21
Dimensões
| Característica | Valor |
|---|---|
| Tensão de rede (intervalo) (EF006780) | 525 V |
| Frequência da rede (standard) (EF006783) | 50/60 Hz |
| Frequência de saída max. (EF007350) | 320 Hz |
| Número de saídas analógicas (EF001995) | 1 |
| Com unidade de controlo (EF001538) | Não |
| Aplicação em área industrial permitida (EF007294) | Não |
| Aplicação na área doméstica e comercial permitida (EF007295) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo BACnet (EF011944) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Não |
| Com interface ótica (EF003028) | Não |
| Com conexão ao PC (EF006107) | Não |
| Resistência à rutura integrada (EF007293) | Não |
| Possível operação em 4 quadrantes (EF006803) | Não |
| Tipo de conversor (EF006978) | Outro |
| Grau de proteção (IP) (EF005474) | IP21 |
| Grau de proteção (NEMA) (EF011959) | Outro |
| Altura (EF000040) | 362 mm |
| Largura (EF000008) | 480 mm |
| Profundidade (EF000049) | 1150 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
