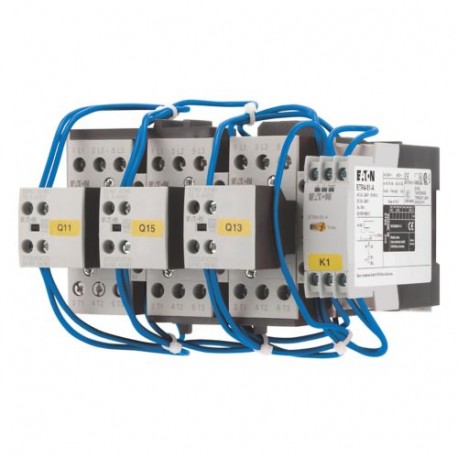

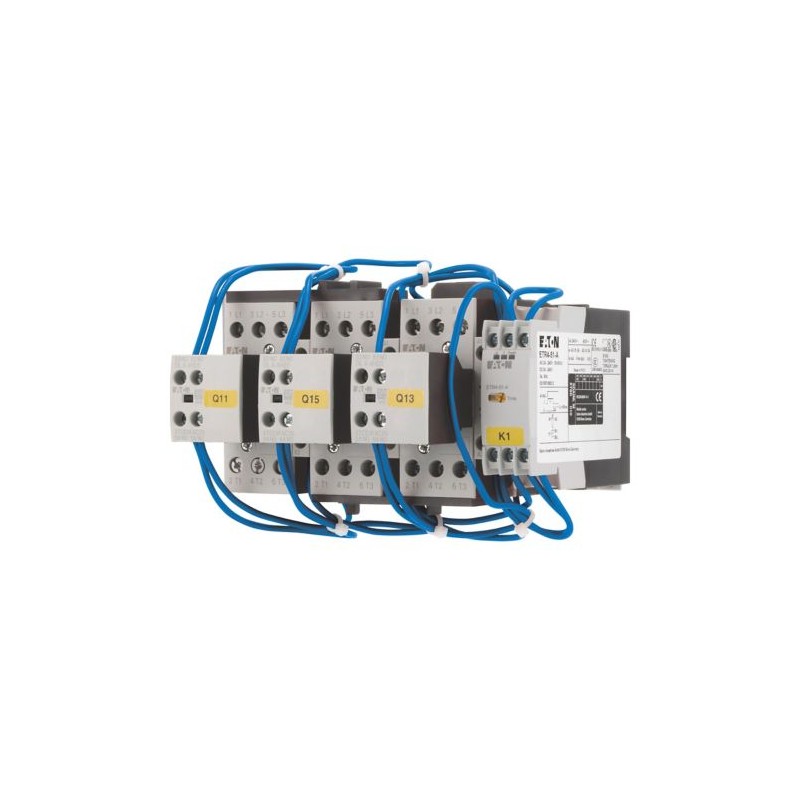

SDAINLM55(RDC24) 100421 Y7-100421 EATON ELECTRIC XTSD055C10TD partida estrela-triângulo, 3P, 30KW (AC-3,400V)

SDAINLM55(RDC24)

100421

Y7-100421

EATON-MOELLER

XTSD055C10TD partida estrela-triângulo, 3P, 30KW (AC-3,400V)

Conexão de parafuso de combinação de contator estrela/triângulo 30

Eaton Moeller® series SDAINL Star-delta contactor combination, 380 V 400 V: 30 kW, 24 V DC, DC operation

Combinação de contator estrela-triângulo, Aplicação: Partida do motor estrela-triângulo para combinações de contatores, Frequência de operação: máximo de 30 partidas por hora, Acessórios: Combinações estrela-triângulo SDAINL, Categoria de uso: NAC-3: Motores de indução CA normais: partida, desliga durante a operação, Corrente nominal de operação AC-3 380 V 400 V: Ie= 55 A, Potência nominal máxima para motores trifásicos, 50 - 60 Hz AC-3 220 V 230 V: P= 15 kW, 380 V 400 V: P= 30 kW, 500 V: P= 37 kW, 660 V 690 V: P= 30 kW, Tempo máximo de comutação: 20 s, Tensão de atuação: 24 V DC, Tensão AC/DC: Operação DC, Componentes individuais da combinação de contatores de rede Q11: DILM32-10, + DILA-XHI20, contator delta Q15: DILM32-01, + DILA-XHI20 Número da peça, contator estrela Q13: DILM25-01, + número da peça DILA-XHI20, relé de distribuição K1: número da peça ETR4-51, Notas: Também adequado para motores com classe de eficiência IE3., os dispositivos compatíveis com IE3 são identificados pelo logotipo em sua embalagem.

Mais detalhes


Aparelhos elétricos de baixa tensão > Combinação de contatores

Contatores até 170A

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $682.14
Preço unitário: $682.14
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series SDAINL contactor combination
Catalog Number
100421
EAN
4015081003983
Product Length/Depth
138 mm
Product Height
95 mm
Product Width
158 mm
Product Weight
1.93 kg
Certifications
CE
Catalog Notes
Contacts according to EN 50012
Model Code
SDAINLM55(RDC24)

Features Functions

Functions
Star-delta contactor

General

Application
Star-delta motor starting for contactor combinations
Degree of protection
IP00
NEMA Other
Product category
Contactor combinations
Suitable for
Also motors with efficiency class IE3
Used with
ETR4-51
Utilization category
AC-3: Normal AC induction motors: starting, switch off during running
Voltage type
DC

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C

Electrical rating

Rated operational current (Ie) at AC-1, 380 V, 400 V, 415 V
55 A
Rated operational current (Ie) at AC-3, 380 V, 400 V, 415 V
55 A
Rated operational power at AC-3, 380/400 V, 50 Hz
30 kW
Rated operational power at AC-3, 500 V, 50 Hz
37 kW
Rated operational power at AC-3, 690 V, 50 Hz
30 kW

Magnet system

Changeover time
20 s, max.
Duty factor
100 %
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
24 V
Rated control supply voltage (Us) at DC - max
24 V

Communication

Connection
Screw terminals

Contacts

Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
3

Design verification

Equipment heat dissipation, current-dependent Pvid
17.9 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
6 W
Rated operational current for specified heat dissipation (In)
55 A
Static heat dissipation, non-current-dependent Pvs
3.7 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 100421 Componentes industriais para Baixa Tensão (EC000010)
Característica Valor
Função (EF000030) Proteção triângulo estrela
Possível montagem em calha (EF003972) Não
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 0 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 0 V
Tensão de alimentação de corrente nominal DC (EF003980) 24 V
Tipo de tensão para atuação (EF008242) DC
Número de contatos normalmente fechados como contato principal (EF001375) 0
Número de contatos principais como contato normalmente aberto (EF001374) 9
Tipo de conexão elétrica do circuito principal (EF006819) Ligação com parafuso
Tipo de tensão (tensão de operação) (EF005294) AC
Tensão de operação de 50 Hz CA (EF008206) 24 V
Tensão de operação AC 60 Hz (EF008207) 24 V
Tensão de operação DC (EF008208) 0 V
Corrente nominal de operação Ie em AC-1, 400 V (EF001393) 55 A
Corrente nominal de operação Ie em AC-3, 400 V (EF001392) 55 A
Potência de operação nominal em AC-3, 400 V (EF001364) 30 kW
Potência nominal de operação NEMA (EF011960) 0 kW
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 3
Número de contatos auxiliares como contato de comutação (EF003531) 0
Tipo de conexão elétrica para circuito de corrente auxiliar e de controlo (EF006979) Ligação com parafuso
Grau de proteção (IP) (EF005474) IP00
Grau de proteção (NEMA) (EF011959) Outro
Largura (EF000008) 158 mm
Altura (EF000040) 95 mm
Profundidade (EF000049) 138 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SDAINLM55(RDC24) Y7-100421 100421 ES_107026.pdf 669 Kbytes SDAINLM55(RDC24) Y7-100421 100421 ES_107026.pdf
