> EATON - MOELLER>Contattori fino a 170A>SDAINLM55(RDC24) 100421 Y7-100421 ELECTRIC Combinazione di contattori stella-triangolo, 30kW/400V/AC3
ANUNCIAR
Prodotto precedente Prodotto successivo

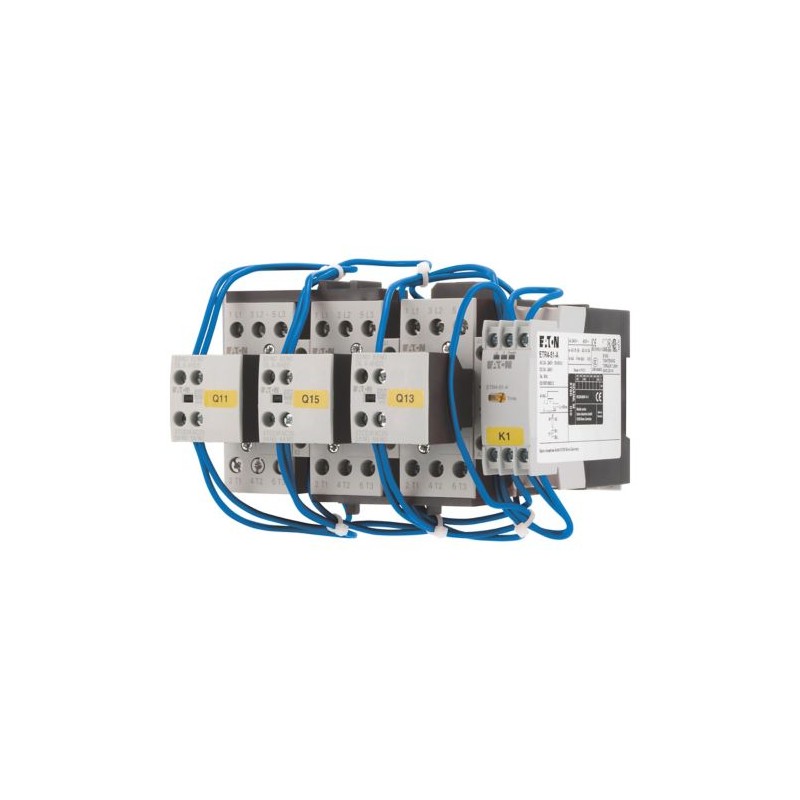

SDAINLM55(RDC24) 100421 Y7-100421 EATON ELECTRIC Combinazione di contattori stella-triangolo, 30kW/400V/AC3 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

SDAINLM55(RDC24) 100421 Y7-100421 EATON ELECTRIC Combinazione di contattori stella-triangolo, 30kW/400V/AC3

SDAINLM55(RDC24)

100421

Y7-100421

EATON-MOELLER

Combinazione di contattori stella-triangolo, 30kW/400V/AC3

Collegamento a vite combinato contattore stella/triangolo 30

Eaton Moeller® series SDAINL Star-delta contactor combination, 380 V 400 V: 30 kW, 24 V DC, DC operation

Combinazione contattore stella-triangolo, Applicazione: Avviamento motore stella-triangolo per combinazioni di contattori, Frequenza operativa: massimo 30 avviamenti all'ora, Accessori: Combinazioni stella-triangolo SDAINL, Categoria di utilizzo: NAC-3: Motori a induzione AC normali: avviamento, spegnimento durante il funzionamento, Corrente nominale di esercizio AC-3 380 V 400 V: Ie= 55 A, Potenza nominale massima per motori trifase, 50 - 60 Hz AC-3 220 V 230 V: P= 15 kW, 380 V 400 V: P= 30 kW, 500 V: P= 37 kW, 660 V 690 V: P= 30 kW, Tempo di commutazione max.: 20 s, Tensione di azionamento: 24 V DC, Tensione AC/DC: funzionamento DC, Singoli componenti della combinazione di contattori di rete Q11: DILM32-10, + DILA-XHI20, Contattore delta Q15: DILM32-01, + DILA-XHI20 Codice articolo, Contattore stella Q13: DILM25-01, + DILA-XHI20 Codice articolo, Relè di distribuzione K1: ETR4-51 Codice articolo, Note: Adatto anche per motori con classe di efficienza IE3., I dispositivi compatibili con IE3 sono identificati dal logo sulla confezione.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Set contatti

Contattori fino a 170A

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $674.39
Prezzo unitario: $674.39
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series SDAINL contactor combination
Catalog Number
100421
EAN
4015081003983
Product Length/Depth
138 mm
Product Height
95 mm
Product Width
158 mm
Product Weight
1.93 kg
Certifications
CE
Catalog Notes
Contacts according to EN 50012
Model Code
SDAINLM55(RDC24)

Caratteristiche e Funzioni

Functions
Star-delta contactor

Informazioni generali

Application
Star-delta motor starting for contactor combinations
Product category
Contactor combinations
Suitable for
Also motors with efficiency class IE3
Used with
ETR4-51
Utilization category
AC-3: Normal AC induction motors: starting, switch off during running
Voltage type
DC

Condizioni ambientali e climatiche

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C
Ambient operating temperature - max
60 °C

Dati elettrici

Rated operational current (Ie) at AC-1, 380 V, 400 V, 415 V
55 A
Rated operational current (Ie) at AC-3, 380 V, 400 V, 415 V
55 A
Rated operational current (Ie) at AC-1, 380 V, 400 V, 415 V
55 A
Rated operational power at AC-3, 380/400 V, 50 Hz
30 kW

Tempo di commutazione

Changeover time
20 s, max.

Sistema elettromagnetico (bobina)

Duty factor
100 %
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
24 V
Rated control supply voltage (Us) at DC - max
24 V

Comunicazione

Connection
Screw terminals

Contatti

Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
3

Verifica di progetto

Equipment heat dissipation, current-dependent Pvid
17.9 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
6 W
Rated operational current for specified heat dissipation (In)
55 A
Static heat dissipation, non-current-dependent Pvs
3.7 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 100421 Apparecchi elettrici a bassa tensione (EC000010)
Caratteristica Valore
funzione (EF000030) contattore a stella-triangolo
montaggio su guida portante possibile (EF003972) No
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 0 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 0 V
tensione di alimentazione pilota nominale DC (EF003980) 24 V
tipo di tensione per l'azionamento (EF008242) DC
numero di contatti di apertura, contatti principali (EF001375) 0
numero di contatti di chiusura, contatti principali (EF001374) 9
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
tipo di tensione d'esercizio (EF005294) AC
tensione d'esercizio AC 50 Hz (EF008206) 24 V
tensione d'esercizio AC 60 Hz (EF008207) 24 V
tensione d'esercizio DC (EF008208) 0 V
corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) 55 A
corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) 55 A
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 30 kW
potenza d'esercizio nominale NEMA (EF011960) 0 kW
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 3
numero di contatti ausiliari, invertitori (EF003531) 0
tipo di raccordo elettrico per circuito corrente ausiliaria/comando (EF006979) raccordo a vite
grado di protezione (IP) (EF005474) IP00
indice di protezione (NEMA) (EF011959) altro
larghezza (EF000008) 158 mm
altezza (EF000040) 95 mm
profondità (EF000049) 138 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SDAINLM55(RDC24) Y7-100421 100421 ES_107026.pdf 669 Kbytes SDAINLM55(RDC24) Y7-100421 100421 ES_107026.pdf
