> >>LS-S02-24DMT-ZBZ/X 106824 ELECTRIC LS-S02-24DMT-ZBZX interruptores de posição de segurança
Produto anterior Próximo produto

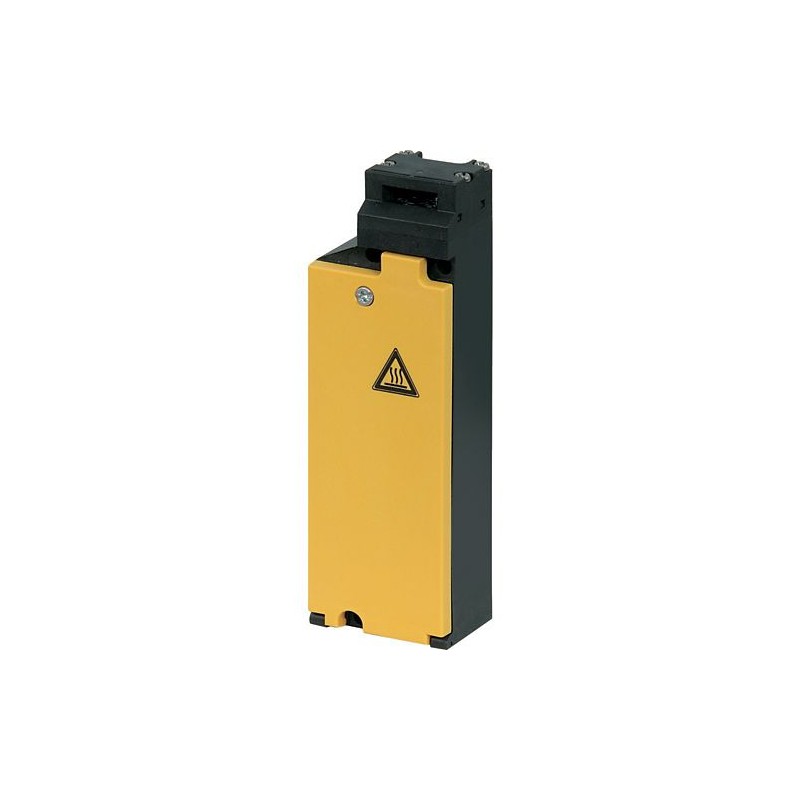

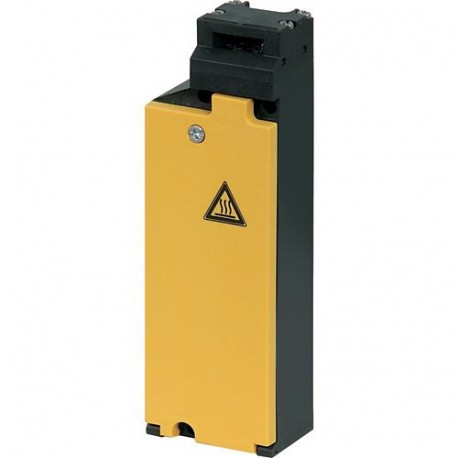

LS-S02-24DMT-ZBZ/X 106824 EATON ELECTRIC LS-S02-24DMT-ZBZX interruptores de posição de segurança Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

LS-S02-24DMT-ZBZ/X 106824 EATON ELECTRIC LS-S02-24DMT-ZBZX interruptores de posição de segurança

LS-S02-24DMT-ZBZ/X

106824

EATON-MOELLER

LS-S02-24DMT-ZBZX interruptores de posição de segurança

Interruptor de posição de segurança 2 NC Electromagnet Interlock

Interruptor de posição, 2 N/C, básico, intertravamento magnético

Mais detalhes


Sensores > Interruptor de posição individual

Interruptores de posição

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $187.93
Preço unitário: $187.93

Quantidade Preço
1+$187.93
2+$168.90
3+$166.07
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Interruptor de posição, 2 N/C, basic, ímã-alimentado de intertravamento
Interruptor de posição, de função Básica: interruptores de Posição de Segurança interruptores de posição de Parte de grupo de referência: LS...ZBZ/X, gama de Produtos: dispositivos Básicos com ímã-alimentado intertravamento (circuito aberto princípio), Grau de Proteção: IP65, Características: dispositivo Básico, expansível, temperatura Ambiente: -25 - +40 °C Descrição: Com intertravamento de acompanhamento, Monitoramento da posição da porta: contínua, controle de Tempo de liberação de operação possível, usando ESR5-NV3-30, Contatos N/C = Normalmente fechado: 2 NC, Notas: = função de segurança, por abertura positiva com a norma IEC/EN 60947-5-1, Nominal tensão de controle para a movimentação magnética: Us= 24 V DC V, da Habitação: Isolado de material, tipo de Conexão: terminal de Parafuso, as Normas: IEC/EN 60947

Programa de entrega

Função básica
Interruptores de posição
Segurança interruptores de posição
Parte do grupo de referência
LS...ZBZ/X
A gama de produtos
Os dispositivos básicos com ímã-alimentado intertravamento (circuito aberto princípio)
Grau de Proteção
IP65
Recursos
Dispositivo básico, expansível
Temperatura ambiente
-25 - +40 °C
Descrição
Com intertravamento de monitoramento
Acompanhamento da posição da porta: contínuo
Controle de tempo de liberação de operação possível, usando ESR5-NV3-30
Aprovação
0000SPC-471
Contactos
N/C = Normalmente fechado
2 NC
Notas
= função de segurança, por abertura positiva com a norma IEC/EN 60947-5-1
Contato sequência
131S023
Nominal tensão de controle para a movimentação magnética [Us]
24 V DC V
Habitação
Isolados de material
Tipo de ligação
Terminal de parafuso
Notas
Mudar nunca deve ser usado como uma parada mecânica!
A cabeça de operação pode ser girado manualmente em passos de 90°, sem ferramentas para atender o nível especificado de atuação.
Com o atuador inserido, o N/O contacto está aberto e o N/C o contato é fechado.
Para o grau de proteção IP65, utilize V-M20 (206910) cabo de bujões com rosca de conexão de max. 9 mm de comprimento.

Dados técnicos

Geral
Normas
IEC/EN 60947
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78; calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
-25 - +40 °C
Posição de montagem
Conforme necessário
Grau de Proteção
IP65
Terminal de capacidadesSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDois
Terminal de capacidadesFlexível com virola
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mmDois
Precisão de repetição
0,02 mm
Contactos/capacidade de comutação
Nominal de impulso atmosférico tensão [Uimp]
4000 V AC
Tensão nominal de isolamento [Ueu]
400 V
Categoria de sobretensão/grau de poluição
III/3
Corrente operacional nominal [eue]AC-1524 V [Ie]
6 Um
Corrente operacional nominal [eue]AC-15220 V, 230 V, 240 V [Ie]
6 Um
Corrente operacional nominal [eue]AC-15380 V, 400 V, 415 V [Ie]
4 Uma
Corrente operacional nominal [eue]DC-1324 V [Ie]
3
Corrente operacional nominal [eue]DC-13110 V [Ie]
0.8
Corrente operacional nominal [eue]DC-13220 V [Ie]
0,3 A
Frequência de alimentação
max. 400 Hz
Curto-circuito com a norma IEC/EN 60947-5-1max. fusível
6 Um gG/gL
Nominal condicional de curto-circuito corrente
1 kA
As variáveis mecânicas
Vida útil mecânica [Operações]
1 x 10Seis
Mecânica, resistência ao choque (meia-sinusoidal de choque, de 20 ms)Padrão-ação de contato
10 g
Freqüência de operação [de Operações/h]
≦ 800
Atuação
MecânicaForça de acionamento no início/fim de curso
25/15 (plug-in/pull-out) N
MecânicaMecânica força de retenção do acc. a GS-ET-19 (primeira admissão 04/2004)XG, XW, XNG
1700 N
MecânicaMecânica força de retenção do acc. a GS-ET-19 (primeira admissão 04/2004)XWA, XFG, XF
1600 N
MecânicaMecânica força de retenção do acc. a GS-ET-19 (primeira admissão 04/2004)XNW
1200 N
EletromecânicaPara ímãConsumo de potênciaa 120 V CA
8 VA
EletromecânicaPara ímãConsumo de potênciaa 230 V CA
11 VA
EletromecânicaPara ímãConsumo de potênciaa 24 V DC
8 W
EletromecânicaPick-up e drop-out valores
0.85 - 1.1 x Us
EletromecânicaÍmã fator de serviço
100 % ED

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
6 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.13 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+40 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

Sensores (EG000026) / Fim do switch (EC000030)
De engenharia elétrica, automação, controle de processo / engenharia de Binário tecnologia de sensor de segurança, relacionadas com a tecnologia de sensor / interruptor de Posição com função / Posição chave (Tipo 1) ([email protected] [AGZ382015])
Largura do sensor
60 mm
Sensor de diâmetro
0 mm
Altura do sensor
173 mm
Comprimento do sensor
39 mm
Operação de corrente nominal Ie AC-15, de 24 V
6 Um
Operação de corrente nominal Ie AC-15 A, 125 V
6 Um
Operação de corrente nominal Ie AC-15, 230 V
6 Um
Operação de corrente nominal Ie " CC-13, de 24 V
3
Operação de corrente nominal Ie " CC-13, 125 V
0.8
Operação de corrente nominal Ie " CC-13, DE 230 V
0,3 A
Função de comutação
Ação lenta interruptor
Função de comutação de travamento
Nenhum
De saída electrónico
Nenhum
Forçado a abrir
Sim
Número de auxiliares de segurança contactos
Dois
Número de contatos como contato normalmente fechado
Dois
Número de contatos como contato normalmente aberto
Zero
Número de contatos como contato
Zero
Tipo de interface
Nenhum
Tipo de interface para comunicação de segurança
Nenhum
Tipo de construção de habitação
Cubóide
Material da carcaça
Plástico
Revestimento de habitação
Outros
Tipo de elemento de controle
Outros
O alinhamento do elemento de controle
Outros
Tipo de conexão elétrica
Outros
Com indicação de status
Nenhum
Adequado para funções de segurança
Sim
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
A temperatura ambiente durante a operação
25 - 70 °C
Grau de proteção (IP)
IP65
Grau de proteção (NEMA)
Treze

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
Doze mil quinhentos e vinte oito
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
IEC: IP65, UL/CSA Tipo 3R, 4X (somente para uso interno), 12, 13

Dimensões

1310DIM-30
