EATON - MOELLERInterruttori di posizione LS-S02-24DMT-ZBZ/X 106824 Y7-106824 EATON ELECTRIC Interruttore di posizione, 2 NC, bbase, interblocco magne..

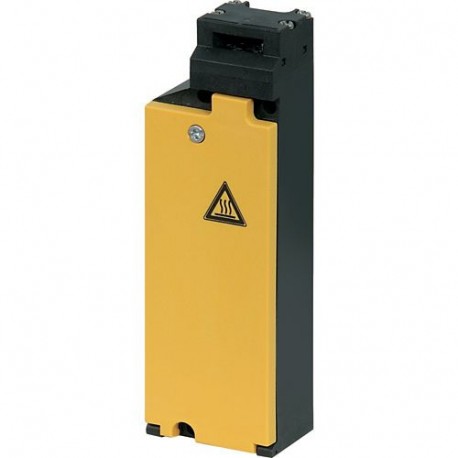

EATON - MOELLER LS-S02-24DMT-ZBZ/X 106824 Y7-106824 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

LS-S02-24DMT-ZBZ/X 106824 Y7-106824 EATON ELECTRIC Interruttore di posizione, 2 NC, bbase, interblocco magne..

Riferimento: LS-S02-24DMT-ZBZ/X

Codice: 106824

Numero di catalogo: Y7-106824

Produttore: EATON - MOELLER

Descrizione:

Interruttore di posizione, 2 NC, bbase, interblocco magnetico
Interruttore di posizione di sicurezza 2 NC Interblocco dell'elettromagnete
Interruttore di posizione, funzione di base: interruttori di posizione, interruttori di posizione di sicurezza, gruppo di parti Riferimento: LS... ZBZ/X, Gamma di prodotti: Dispositivi di base con interblocco magnetico (principio del circuito aperto), Grado di protezione: IP65, Caratteristiche: Dispositivo di base, espandibile, Temperatura ambiente: -25 - +40 °C, Descrizione: Con supervisione di interblocco, Monitoraggio della posizione della porta: continuo, Possibilità di controllo del tempo dell'operazione di sblocco tramite ESR5-NV3-30, Contatti N/A = Normalmente chiuso: 2 NC, Osservazioni: = funzione di sicurezza, tramite apertura positiva secondo IEC/EN 60947-5-1, Tensione di comando nominale per azionamento magnetico: Us= 24 V DC V, Custodia: Materiale isolante, Tipo di collegamento: Morsetto a vite, Norme: IEC/EN 60947

Categorie:

  • sensori > Interruttore
  • EATON - MOELLER > Interruttori di posizione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 158,70 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 5 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Interruttore di posizione, 2 NC, bbase, interblocco magnetico
Interruttore di posizione, Funzione di base: interruttore di posizione, Interruttori di posizione di sicurezza, Rilevatore tipo: LS…ZBZ/X, Assortimento: Apparecchi base con interblocco magnetico (funzionamento in eccitazione), Grado di protezione: IP65, Accessori: Apparecchio base, espandibile, Temperatura ambiente: -25 - +40 °C, Descrizione: con sorveglianza interblocco, Controllo della posizione della porta: permanente, Comando temporizzato dello sblocco possibile con ESR5-NV3-30, Equipaggiamento contatti NC = norm. chiuso: 2 contatto NC, Nota: = Funzione di sicurezza tramite apertura positiva secondo IEC/EN 60947‐5‐1, Tensione nominale di azionamento, comando a magnete: Us= 24 V DC V, Custodie: materiale isolante, Tipo di collegamento: Morsetto a bullone, Conformità alle norme: IEC/EN 60947

Programma di fornitura

Funzione di base
interruttore di posizione
Interruttori di posizione di sicurezza
Rilevatore tipo
LS…ZBZ/X
Assortimento
Apparecchi base con interblocco magnetico (funzionamento in eccitazione)
Grado di protezione
IP65
Accessori
Apparecchio base, espandibile
Temperatura ambiente
-25 - +40 °C
Descrizione
con sorveglianza interblocco
Controllo della posizione della porta: permanente
Comando temporizzato dello sblocco possibile con ESR5-NV3-30
Marchio di controllo
0000SPC-471
Equipaggiamento contatti
NC = norm. chiuso
2 contatto NC
Nota
= Funzione di sicurezza tramite apertura positiva secondo IEC/EN 60947‐5‐1
Simbolo circuitale
131S023
Tensione nominale di azionamento, comando a magnete [Us]
24 V DC V
Custodie
materiale isolante
Tipo di collegamento
Morsetto a bullone
Note
Non utilizzare l'interruttore come arresto meccanico.
La testina di azionamento è ruotabile di 90 senza bisogno di utensili per adattarla meglio al piano di azionamento prestabilito.
In caso di attuatore inserito, il contatto NA è aperto ed il contatto NC è chiuso.
Per il grado di protezione IP65 utilizzare pressacavi V-M20 (206910) con max 9 mm di filettatura di raccordo.

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947
Idoneità ai climi
Caldo umido, costante secondo IEC 60068-2-78Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente
-25 - +40 °C
Posizione di montaggio
facoltativa
Grado di protezione
IP65
Sezioni di collegamentoRigido
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2
Sezioni di collegamentoFlessibile con puntalino
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mm2
Precisione di riproducibilità
0.02 mm
Contatti/potere d'interruzione
Tensione nominale di tenuta ad impulso [Uimp]
4000 V AC
Tensione nominale di isolamento [Ui]
400 V
Categoria di sovratensione/grado di inquinamento
III/3
Corrente nominale d'impiego [Ie]AC-1524 V [Ie]
6 A
Corrente nominale d'impiego [Ie]AC-15220 V 230 V 240 V [Ie]
6 A
Corrente nominale d'impiego [Ie]AC-15380 V 400 V 415 V [Ie]
4 A
Corrente nominale d'impiego [Ie]DC-1324 V [Ie]
3 A
Corrente nominale d'impiego [Ie]DC-13110 V [Ie]
0.8 A
Corrente nominale d'impiego [Ie]DC-13220 V [Ie]
0.3 A
Frequenza di rete
max. 400 Hz
Resistenza al cortocircuito secondo IEC/EN 60947-5-1Max fusibile
6 A gG/gL
Corrente di cortocircuito limitata
1 kA
Valori meccanici
Durata meccanica [Manovre]
1 x 106
Resistenza (urto sinusoidale 20 ms)Contatto a movimento lento
10 g
Frequenza di manovra [man/h]
≦ 800
Azionamento
meccanicoForza di azionamento inizio/fine corsa
25/15 (inserire/estrarre) NET
meccanicoForza di tenuta meccanica a norma GS-ET-19 (04/2004)XG, XW, XNG
1700 NET
meccanicoForza di tenuta meccanica a norma GS-ET-19 (04/2004)XWA, XFG, XF
1600 NET
meccanicoForza di tenuta meccanica a norma GS-ET-19 (04/2004)XNW
1200 NET
ElettromeccanicoPer magnetePotenza assorbitaa 120 V AC
8 VA
ElettromeccanicoPer magnetePotenza assorbitaa 230 V AC
11 VA
ElettromeccanicoPer magnetePotenza assorbitaa 24 V DC
8 W
ElettromeccanicoSicurezza di tensione
0.85 - 1.1 x Us
ElettromeccanicoServizio continuativo
100 % durata di inserzione

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
6 A
Dissipazione per polo, in funzione della corrente [Pvid]
0.13 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+40 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

sensori (EG000026) / interruttore a posizione singola (EC000030)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Rilevatore di misura / Commutatore Di Posizione Meccanico / Commutatore di posizione singolo (ecl@ss10.0.1-27-27-06-01 [AGZ382015])
larghezza del sensore
60 mm
diametro del sensore
0 mm
altezza del sensore
173 mm
lunghezza del sensore
39 mm
corrente d’esercizio nominale Ie per AC-15, 24 V
6 A
corrente d’esercizio nominale Ie per AC-15, 125 V
6 A
corrente d’esercizio nominale Ie per AC-15, 230 V
6 A
corrente d’esercizio nominale Ie per DC-13, 24 V
3 A
corrente d’esercizio nominale Ie per DC-13, 125 V
0.8 A
corrente d’esercizio nominale Ie per DC-13, 230 V
0.3 A
funzione di commutazione
organo di comando lento
funzione di commutazione con bloccaggio a scatto
no
uscita elettronica
no
apertura forzata
sì
numero di contatti ausiliari di sicurezza
2
numero di contatti di riposo
2
numero di contatti di chiusura
0
numero di contatti invertitori
0
tipo di interfaccia
senza
esecuzione dell’interfaccia per comunicazione sicura
senza
forma della scatola
blocco
materiale della scatola
plastica
rivestimento scatola
altri
esecuzione dell’elemento di azionamento
altri
allineamento dell’elemento di azionamento
altri
esecuzione del collegamento elettrico
altri
con indicatore di stato
no
adatto per funzioni di sicurezza
sì
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
temperatura ambiente durante il funzionamento
25 - 70
grado di protezione (IP)
IP65
tipo di protezione (NEMA)
13

Approvazioni

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
12528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP65, UL/CSA Type 3R, 4X (indoor use only), 12, 13

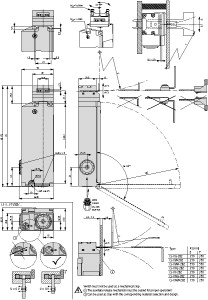

Dimensioni

1310DIM-30

ETIM for 106824 Sensori (EC000030)

Nome caratteristicalarghezza del sensore (EF007094)
Valore caratteristica60 mm
Nome caratteristicadiametro del sensore (EF007111)
Valore caratteristica0 mm
Nome caratteristicaaltezza del sensore (EF007283)
Valore caratteristica173 mm
Nome caratteristicalunghezza del sensore (EF007334)
Valore caratteristica39 mm
Nome caratteristicacorrente d'esercizio nominale Ie per AC-15, 24 V (EF007084)
Valore caratteristica6 A
Nome caratteristicacorrente d'esercizio nominale Ie per AC-15, 125 V (EF007082)
Valore caratteristica6 A
Nome caratteristicacorrente d'esercizio nominale Ie per AC-15, 230 V (EF001385)
Valore caratteristica6 A
Nome caratteristicacorrente d'esercizio nominale Ie per DC-13, 24 V (EF007087)
Valore caratteristica3 A
Nome caratteristicacorrente d'esercizio nominale Ie per DC-13, 125 V (EF007085)
Valore caratteristica0.8 A
Nome caratteristicacorrente d'esercizio nominale Ie per DC-13, 230 V (EF001386)
Valore caratteristica0.3 A
Nome caratteristicafunzione di commutazione (EF000189)
Valore caratteristicaorgano di comando lento
Nome caratteristicafunzione di commutazione a bloccaggio (EF007447)
Valore caratteristicaNo
Nome caratteristicauscita elettronica (EF006987)
Valore caratteristicaNo
Nome caratteristicaapertura forzata (EF006694)
Valore caratteristicaSì
Nome caratteristicanumero di contatti ausiliari di sicurezza (EF006940)
Valore caratteristica2
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica2
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica0
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica0
Nome caratteristicatipo di interfaccia (EF006977)
Valore caratteristicasenza
Nome caratteristicatipo di interfaccia per comunicazione sicura (EF003956)
Valore caratteristicasenza
Nome caratteristicaforma di costruzione della scatola (EF004008)
Valore caratteristicacubo
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicamateriale sintetico
Nome caratteristicarivestimento scatola (EF001601)
Valore caratteristicaaltro
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicasenza
Nome caratteristicaallineamento dell'elemento di azionamento (EF008793)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicainserimento cavo (metrico)
Nome caratteristicacon indicatore di stato (EF001602)
Valore caratteristicaNo
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaSì
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicatemperatura ambiente durante il funzionamento (EF007515)
Valore caratteristica-25 °C
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP65
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro

DATASHEET - PDF

Titolo
Dimensione
Tipo
LS-S02-24DMT-ZBZ/X Y7-106824 106824 IT_106824.pdf
276 Kbytes
PDF CATALOGUE EATON EN
38 Mbytes

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
