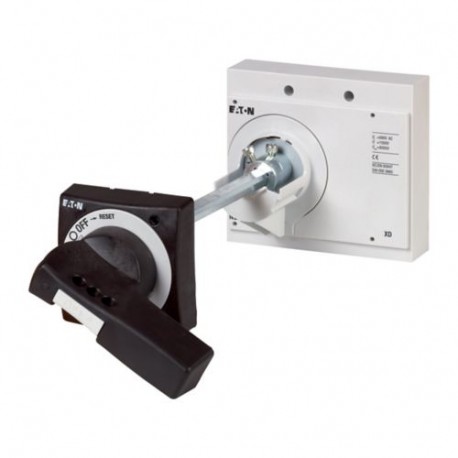

NZM4-XHB 271779 Y7-271779 EATON ELECTRIC Jogo da Assembleia Geral comutação Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM4-XHB 271779 Y7-271779 EATON ELECTRIC Jogo da Assembleia Geral comutação

NZM4-XHB

271779

Y7-271779

EATON-MOELLER

Jogo da Assembleia Geral comutação

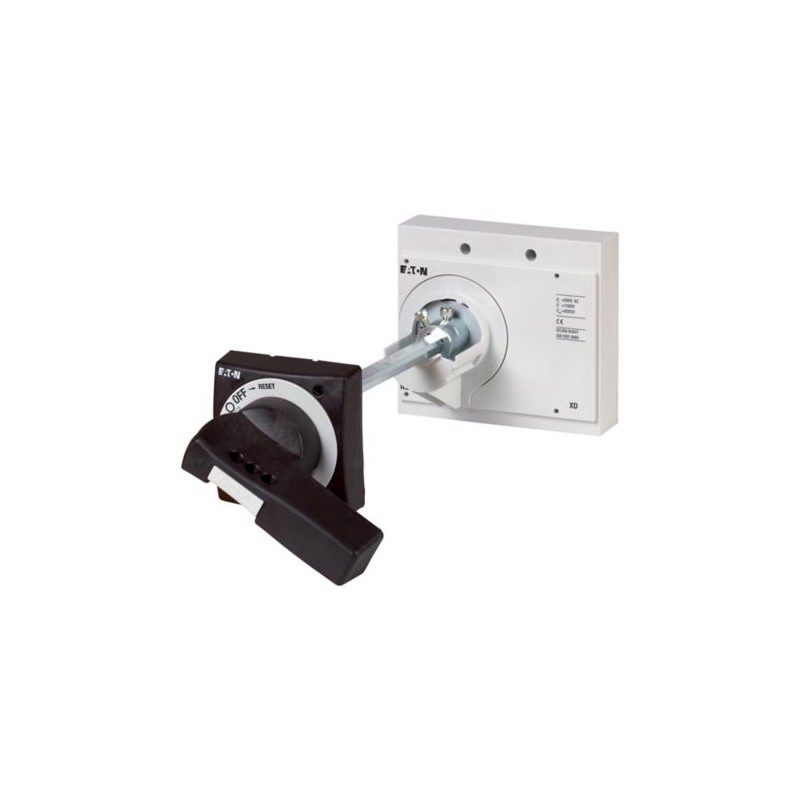

Kit completo de montagem da maçaneta da porta, preto

Eaton Moeller série NZM - Disjuntor de Caixa Moldada. Kit de montagem do interruptor principal, preto

Os acessórios opcionais para a série de disjuntores NZM oferecem uma ampla gama de possibilidades de aplicação para uso em todo o mundo. Grupos funcionais modulares tornam a montagem flexível e simples. Nota: Maçaneta de acoplamento da porta giratória com acionamento giratório. Eixo de extensão NZM. -XV4. Placa de advertência externa/placa de sinalização em alemão/inglês, flash preto e amarelo. A placa de advertência externa/placa de marcação pode ser enganchada. Para melhorar a tampa da etiqueta do barramento no lado de entrada, solicite proteção IP2X contra contato com os dedos. Com maçaneta giratória de acoplamento de porta preta. Pode ser travado na posição 0 da maçaneta por até 3 cadeados, também pode ser modificado na posição I. Com bloqueio da porta. Pode ser usado para: NZM4 (-4), N (N/O) 4 (-4)

Mais detalhes


Aparelhos elétricos de baixa tensão > Manete para dispositivos de comutação

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $468.03
Preço unitário: $468.03
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Interruptor principal kit de montagem, preto
Acessórios opcionais para disjuntor série NZM oferece um portfólio abrangente de possibilidades de aplicação para uso em todo o mundo. Modular grupos funcionais fazer a montagem flexível e simples. Nota: a Porta de acoplamento manopla rotativa com acionamento rotativo. Extensão de eixo NZM..-XV4. Advertência externa de chapa/placa de identificação em alemão/inglês, preto e amarelo flash. Advertência externa de chapa/placa de identificação pode ser cortada em. Para maior barramento marca de mortalha, sobre o incomer lado, por favor ordem IP2X proteção contra o contato com os dedos. Preto com porta de acoplamento manopla rotativa. Bloqueável na posição 0 sobre o identificador de uso de até 3 cadeados, também pode ser modificado em I posição. Com intertravamento da porta. Pode ser usado para: NZM4(-4), N(N/S)4(-4)

Programa de entrega

Equipamentos fornecidos
Porta de acoplamento manopla rotativa com acionamento rotativo
NZM...-XV4 extensão de eixo
Advertência externa de chapa/placa de identificação em alemão/inglês
Preto e amarelo símbolo de relâmpago
A gama de produtos
Acessórios
Acessórios
Interruptor principal kit de montagem
Padrão/Aprovação
UL/CSA, IEC
Construção de tamanho
NZM4
Descrição
Kit para uso como um interruptor principal
Função
Preto com porta de acoplamento manopla rotativa
Classe de proteção
IP66
UL/CSA Tipo 4X, Tipo 12
Instalação de bloqueio
bloqueável na posição 0 sobre o identificador de uso de até 3 cadeados
também pode ser modificada na posição eu
Com intertravamento da porta
De intertravamento da porta
De intertravamento da porta em OFF com o max. 3 cadeados
também pode ser modificada na posição eu
Após o intertravamento da porta é activado, não deve ser aberto enquanto EM VIAGEM. Somente deve ser aberto em OFF
Pode ser modificado de tal forma que ele pode ser derrotado desde o lado de fora com uma chave de fenda
Não derrotado na bloqueado na posição OFF.
Só pode ser ligado quando a porta está fechada
Projeto de planejamento de informação
Advertência externa de chapa de designação, a etiqueta pode ser cortada em.
Para maior barramento marca de mortalha, sobre o incomer lado, por favor ordem IP2X proteção contra o contato com os dedos.
Para uso com
NZM4(-4)
N(S), 4(-4)

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Puxador para poder disjuntor (EC000229)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Puxador para dispositivos de chaveamento ([email protected] [AKF012014])
Com fechadura
Sim
Cor
Preto
Adequado para parada de emergência
Nenhum
Com extensão de eixo
Sim
Apropriados para a alimentação de disjuntor
Sim
Adequado para o interruptor seccionador
Sim

Aprovações

Padrões De Produto
UL489; CSA-C22.2 Nº 5-09; IEC60947, a marcação CE
UL Arquivo Nº.
E140305
UL Controlo de Categoria Nenhuma.
DIHS
CSA Arquivo.
022086
CSA Classe Nenhuma.
1437-01
América Do Norte Certificação
UL, CSA
Grau de Proteção
IEC: IP66, UL/CSA Tipo 4X, 12

Dimensões

1230DIM-244
123X559
Mínima da porta acoplamento manopla rotativa folga da porta de ponto de articulação

ETIM for 271779 Componentes industriais para Baixa Tensão (EC000229)
Característica Valor
Com bloqueio de reinicialização (EF004054) Não
Com fechadura de chave (EF026057) Não
Bloqueio por cadeado (EF001163) Sim
Cor (EF000007) Preto
Adequado para paragem de emergência (EF001433) Não
Com eixo de extensão (EF001434) Sim
Adequado a disjuntor (EF005863) Sim
Adequado para interruptor seccionador (EF007252) Sim
Grau de proteção (NEMA) (EF011959) 4X, 12
