> EATON - MOELLER>Leistungsschalter NZM >NZM4-XHB 271779 Y7-271779 ELECTRIC Hauptschalterbausatz, schwarz
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

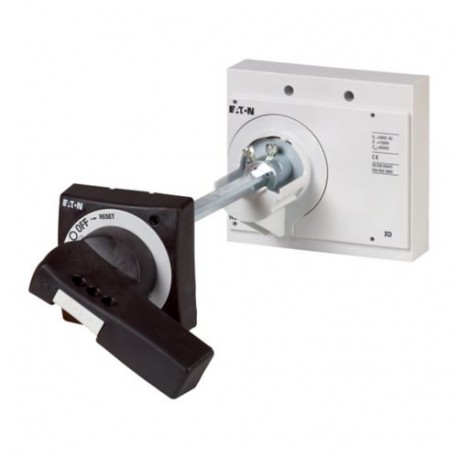

NZM4-XHB 271779 Y7-271779 EATON ELECTRIC Hauptschalterbausatz, schwarz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-XHB 271779 Y7-271779 EATON ELECTRIC Hauptschalterbausatz, schwarz

NZM4-XHB

271779

Y7-271779

EATON-MOELLER

Hauptschalterbausatz, schwarz

NZM4-XHB

Eaton Moeller series NZM– Kompaktleistungsschalter. Hauptschalterbausatz, schwarz

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Hinweis: Türkupplung Drehgriff mit Drehantrieb. Verlängerungswelle NZM.. -XV4. Äußere Warntafel/Markierungstafel in deutsch/englisch, schwarzer und gelber Blitz. Externe Warntafel/Markierungstafel kann aufgesteckt werden. Für eine verbesserte Sammelschienen-Tag-Abdeckung auf der Eingangsseite bestellen Sie bitte den IP2X-Schutz gegen Berührung mit einem Finger. Mit schwarzer Türkupplung Drehgriff. Abschließbar in der 0-Position am Griff mit bis zu 3 Vorhängeschlössern, kann auch in I-Position modifiziert werden. Mit Türverriegelung. Verwendbar für: NZM4(-4), N(N/O)4(-4)

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $467.39
Stückpreis: $467.39
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Betriebselement
Katalognummer
271779
Produkt Länge/Tiefe
250 mm
Produkthöhe
165 mm
Produktbreite
165 mm
Produktgewicht
2.007 kg
Einhaltung(en)
IEC
UL/CSA
RoHS conform
Zertifikat(e)
UL489
UL (File No. E140305)
CSA (File No. 22086)
UL (Category Control Number DIHS)
UL listed
CSA-C22.2 No. 5-09
IEC60947
CSA certified
CSA (Class No. 1437-01)
CE marking
EAN
4015082717797
Modellcode
NZM4-XHB

Produktspezifikationen

Typ
Besondere Merkmale
  • Externes Warnschild/Typenschild kann aufgeclipst werden.
  • Für verbesserte Sammelschienen-Tag-Ummantelung auf der Eingangsseite, bitte IP2X-Schutz gegen Berührung mit dem Finger bestellen.
  • Set zur Verwendung als Hauptschalter
Merkmale
mit schwarzem Türkupplungsdrehgriff
Abschließbar
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Schwarz
Ausstattung:
Türkupplungsdrehgriff mit Drehantrieb
schwarz-gelber Blitzpfeil
Außenwarnschild/Bezeichnungsschild in Deutsch/Englisch
Verlängerungsachse
Verlängerungsachse NZM…-XV4
Vorhängeschloss
Rahmen
NZM4
Benutzt mit
N(S)4(-4)
NZM4(-4)
Geeignet für
Lasttrennschalter
Power circuit breaker
Abdeckungs-/Türtyp
Die Türverriegelung kann nur eingeschaltet werden, wenn die Tür geschlossen ist
Türverriegelung in AUS mit max. 3 Vorhängeschlössern
Die Türverriegelung wurde in der verriegelten AUS-Position nicht umgangen.
Die Türverriegelung kann auch in der Position I geändert werden
Nachdem die Türverriegelung aktiviert wurde, darf nicht geöffnet werden, wenn das Gerät EINGESCHALTET oder AUSGELÖST ist. Darf nur bei AUS geöffnet werden
Die Türverriegelung kann so geändert werden, dass sie von außen mit einem Schraubendreher überwunden werden kann
Verriegelungsvorrichtung
Abschließbar in Position 0 am Griff mit bis zu 3 Vorhängeschlössern
mit Türverriegelung
Kann auch in der Position I geändert werden
Schutzart/NEMA-Gehäusetyp
IP66
4X. 12

ETIM for 271779 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) schwarz
Geeignet für NOT-AUS (EF001433) Nein
Mit Achse (EF001434) Ja
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XHB Y7-271779 271779 ES_271779.pdf 3 Mbytes NZM4-XHB Y7-271779 271779 ES_271779.pdf
