> EATON - MOELLER>NZM Molded Case Automatic Switches >PXR-ECAM-MTCP 195566 ELECTRIC Módulo de comunicação para IZM e NZM-VX(MX)(PX)(PMX). ModBus TCP
Produto anterior Próximo produto

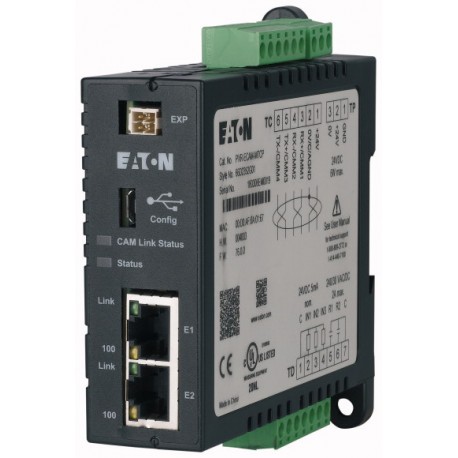

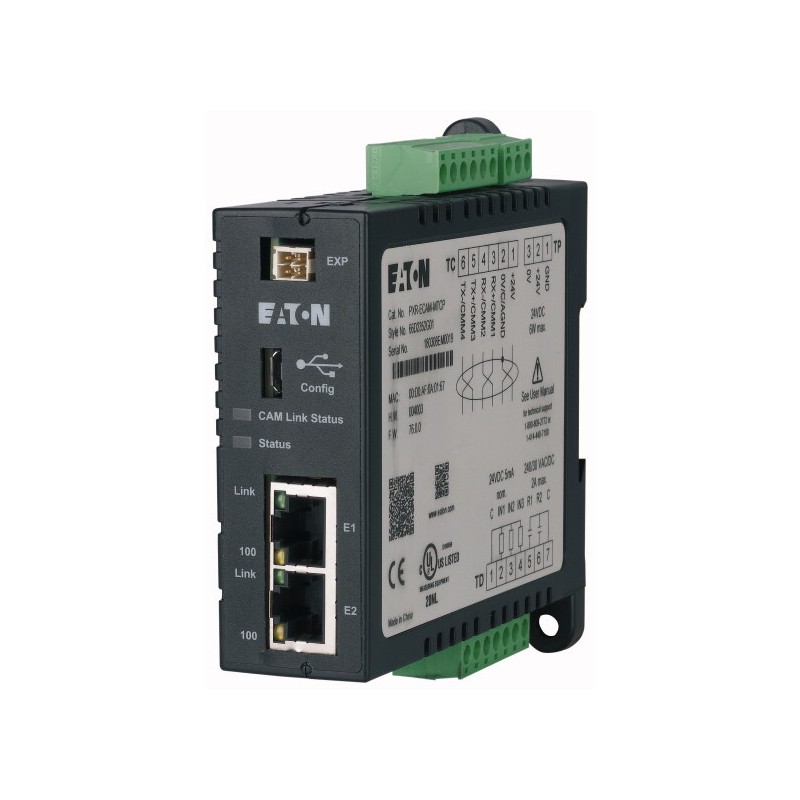

PXR-ECAM-MTCP 195566 EATON ELECTRIC Módulo de comunicação para IZM e NZM-VX(MX)(PX)(PMX). ModBus TCP Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PXR-ECAM-MTCP 195566 EATON ELECTRIC Módulo de comunicação para IZM e NZM-VX(MX)(PX)(PMX). ModBus TCP

PXR-ECAM-MTCP

195566

EATON-MOELLER

Módulo de comunicação para IZM e NZM-VX(MX)(PX)(PMX). ModBus TCP

Módulo de Comunicação, RJ45, Modbus TCP

Acessórios opcionais para os disjuntores da série NZM e IZMX. Oferece um portfólio completo de aplicações para uso mundial. Graças aos grupos funcionais modulares, a instalação é sempre flexível e simples. Notas: Módulos adaptador de comunicação - Para conexão fieldbus. Módulo para NZM e IZMX. Para conexão com Modbus TCP. Não pode ser usado com a versão eletrônica PXR10 NZM-AX.

Mais detalhes


Aparelhos elétricos de baixa tensão > Acessórios para a tecnologia de comutação por baixa tensão

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Módulo de Comunicação, RJ45, Modbus TCP
Acessórios opcionais para os disjuntores da série NZM e IZMX. Oferece um portfólio completo de aplicações para uso mundial. Graças aos grupos funcionais modulares, a instalação é sempre flexível e simples. Notas: Módulos adaptador de comunicação - Para conexão fieldbus. Módulo para NZM e IZMX. Para conexão com Modbus TCP. Não pode ser usado com a versão eletrônica PXR10 NZM-AX.

Programa de entrega

Gama de produtos
Acessórios
Acessórios
Módulo de comunicação
Padrão/Aprovação
UL/CSA, IEC
Tamanho de construção
NZM... 2(3)(4)-MX(VX)(PX)(PMX)... ; IZMX...
descrição
Para conexão de fieldbus com disjuntores IZMX e NZM.
O módulo é montado externamente perto do disjuntor.
Para conexão com Modbus TCP.
Não pode ser usado com a viagem eletrônica PXR10 NZM-AX.
Para uso com
NZM2(3)(4)(-4)-VX(MX)(PX)(PMX)
IZMX...

Dados técnicos

Kommunikation
Tipo de interface fieldbus
Modbus TCP / RJ45
Tipo de participante
escravo
Parâmetro kommunikatonConexão NZM
Conexão pré-com fio
Parâmetro kommunikatonConexão fieldbus
RJ45 Ethernet cabo Cat6
Conexão de fornecimento
Tensão de controle nominal [Us]DCs]
24-24 V DC
Tensão de controle nominal [Us]tolerância
+/- 20%
Tensão de controle nominal [Us]Consumo de energia [Pmáximo.]
6 W
Tensão de controle nominal [Us]conexãoTipo de conexão
Com conexão de parafuso
Tensão de controle nominal [Us]conexãoComprimento de extração
7 milímetros
Tensão de controle nominal [Us]conexãoCapacidade do terminalsólido
1 x (0,2 - 2,0) mm2
Tensão de controle nominal [Us]conexãoCapacidade do terminalencalhado
1 x (0,2 - 2,0) mm2
Tensão de controle nominal [Us]conexãoCapacidade do terminal
1 x (24 - 14) AWG
Tensão de controle nominal [Us]conexãoCapacidade do terminalcom ferrule de acordo com DIN46224 / 1
1 x (0,2 - 2,0) mm2
Tensão de controle nominal [Us]conexãoCapacidade do terminalcom ferrule com gola plástica de acordo com DIN46228 / 4
1 x (0,2 - 2,0) mm2
Digital-Eingängequantidade
3
Digital-EingängeCorrente de entrada
5 mA
Digital-Eingängefonte de alimentação
24 V DC
Digital-EingängeImpedância de entrada
5 kΩ
Digital-EingängeconexãoTipo de conexão
Com conexão de parafuso
Digital-EingängeconexãoComprimento de extração
7 milímetros
Digital-EingängeconexãoCapacidade do terminalsólido
1 x (0,2 - 2,0) mm2
Digital-EingängeconexãoCapacidade do terminalencalhado
1 x (0,2 - 2,0) mm2
Digital-EingängeconexãoCapacidade do terminal
1 x (24 - 14) AWG
Digital-EingängeconexãoCapacidade do terminalcom ferrule de acordo com DIN46224 / 1
1 x (0,2 - 2,0) mm2
Digital-EingängeconexãoCapacidade do terminalcom ferrule com gola plástica de acordo com DIN46228 / 4
1 x (0,2 - 2,0) mm2
Saídas de relénúmero
2
Saídas de reléSequência de contato
123S104
Saídas de reléTensão de controle nominal [Us]CA [Us]
220-240 V AC
Saídas de reléTensão de controle nominal [Us]DCs]
24-30 V DC
Saídas de reléContatosCategoria/grau de contaminação
II/2
Saídas de reléCapacidade de comutaçãoCorrente operacional classificadaAC-1220V230V240V [I]ecstasy]
2 A
Saídas de reléCapacidade de comutaçãoCorrente operacional classificadaDC-124 V [Iecstasy]
2 A
Saídas de reléconexãoTipo de conexão
Com conexão de parafuso
Saídas de reléconexãoComprimento de extração
7 milímetros
Saídas de reléconexãoCapacidade do terminalsólido
1 x (0,2 - 2,0) mm2
Saídas de reléconexãoCapacidade do terminalencalhado
1 x (0,2 - 2,0) mm2
Saídas de reléconexãoCapacidade do terminal
1 x (24 - 14) AWG
Saídas de reléconexãoCapacidade do terminalcom ferrule de acordo com DIN46224 / 1
1 x (0,2 - 2,0) mm2
Saídas de reléconexãoCapacidade do terminalcom ferrule com gola plástica de acordo com DIN46228 / 4
1 x (0,2 - 2,0) mm2
Saídas de reléTemperatura ambiente de funcionamento mínima.
-20 °C
Saídas de reléTemperatura ambiente operacional máxima.
+70 °C
Saídas de reléTemperatura ambiente mínima, armazenamento
- 45 °C
Saídas de reléTemperatura ambiente, armazenamento máximo.
+ 85 °C

Verificação de design de acordo com iEC/EN 61439

Dados técnicos para verificação de projeto
Temperatura ambiente de funcionamento mínima.
-20 °C
Temperatura ambiente operacional máxima.
+70 °C
Verificação de design IEC/EN 61439
10.2 Resistência de materiais e peças10.2.2 Resistência à corrosão
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças10.2.3.1 Verificação da estabilidade térmica dos gabinetes
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças2.10.3.2 Verificação da resistência dos materiais isolantes ao calor normal
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças2.10.3.3 Verificação da resistência de materiais isolantes a calor e fogo anormais devido a efeitos elétricos internos
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças10.2.4 Resistência à radiação ultravioleta (UV)
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peçasElevação 10.2.5
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.2 Resistência de materiais e peças10.2.6 Impacto mecânico
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.2 Resistência de materiais e peças10.2.7 Inscrições
Atende aos requisitos do padrão do produto.
10.3 Grau de proteção da ASSEMBLEIA
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.4 Distâncias de distâncias e crepes
Atende aos requisitos do padrão do produto.
10.5 Proteção elétrica de choque
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.6 Incorporação de dispositivos e componentes de comutação
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.7 Circuitos e conexões elétricas internas
É responsabilidade do construtor de painéis.
10.8 Conexões para condutores externos
É responsabilidade do construtor de painéis.
10.9 Propriedades de isolamento10.9.2 Resistência à frequência elétrica
É responsabilidade do construtor de painéis.
10.9 Propriedades de isolamento10.9.3 Tensão de suporte de impulso
É responsabilidade do construtor de painéis.
10.9 Propriedades de isolamento10.9.4 Prova de gabinetes feitos de material isolante
É responsabilidade do construtor de painéis.
10.10 Aumento de temperatura
O construtor do painel é responsável pelo cálculo do aumento de temperatura. Eaton fornecerá dados de dissipação de calor para os dispositivos.
10.11 Classificação de curto-circuito
É responsabilidade do construtor de painéis. As especificações da central de bordo devem ser observadas.
10.12 Compatibilidade eletromagnética
É responsabilidade do construtor de painéis. As especificações da central de bordo devem ser observadas.
10.13 Função mecânica
O dispositivo atende aos requisitos, desde que as informações do folheto de instrução (IL) sejam observadas.

ETIM for 195566 Componentes industriais para Baixa Tensão (EC002498)
Característica Valor
Tipo de acessório/peça de reposição (EF000215) Comunicação e função de medição
Acessório (EF013236) Sim
Peça de substituição (EF013237) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
