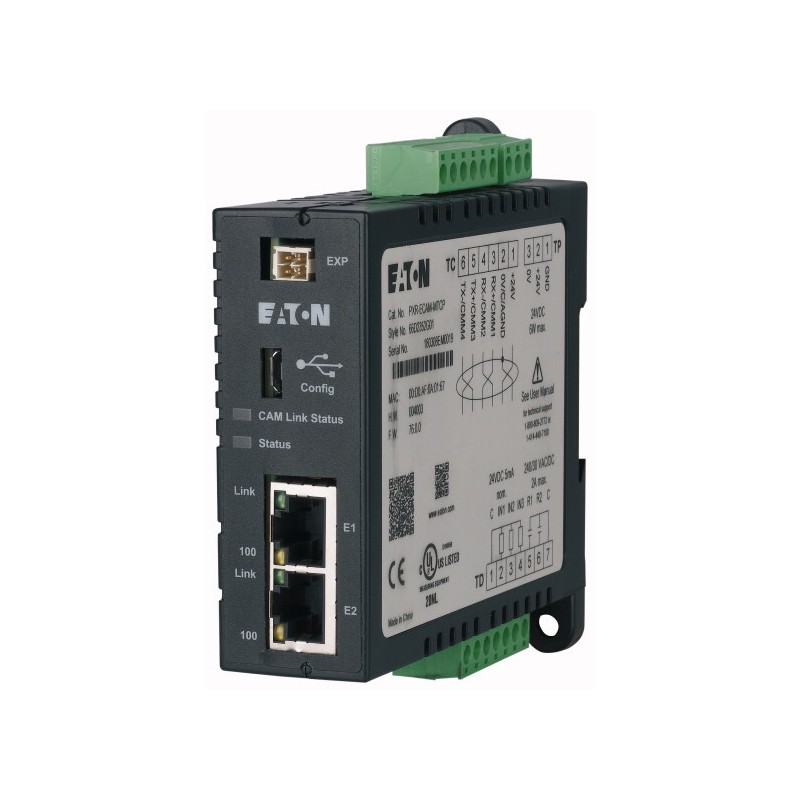

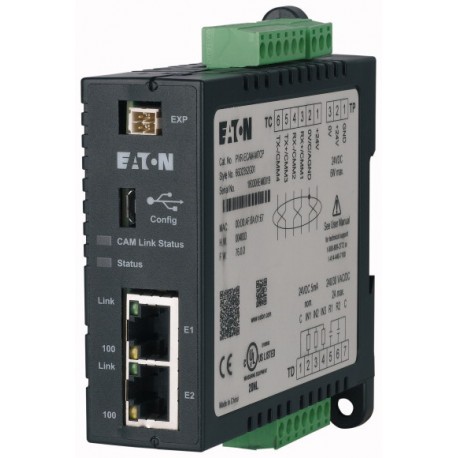

PXR-ECAM-MTCP 195566 EATON ELECTRIC Módulo de comunicación para IZM y NZM-VX(MX)(PX)(PMX). ModBus TCP Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PXR-ECAM-MTCP 195566 EATON ELECTRIC Módulo de comunicación para IZM y NZM-VX(MX)(PX)(PMX). ModBus TCP

PXR-ECAM-MTCP

195566

EATON-MOELLER

Módulo de comunicación para IZM y NZM-VX(MX)(PX)(PMX). ModBus TCP

Módulo de comunicación, RJ45, Modbus TCP

Más detalles


Interruptores Automáticos Caja Moldeada NZM

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Módulo de comunicación, RJ45, Modbus TCP
Accesorios opcionales para los interruptores automáticos de las series NZM e IZMX. Ofrece una cartera completa de aplicaciones para uso en todo el mundo. Gracias a los grupos funcionales modulares, la instalación es siempre flexible y sencilla. Notas: Módulos adaptadores de comunicación - Para conexión de bus de campo. Módulo para NZM e IZMX. Para conexión a Modbus TCP. No se puede utilizar con la versión electrónica PXR10 NZM-AX.

Programa de entrega

Gama de productos
accesorios
accesorios
Módulo de comunicaciones
Estándar/Aprobación
UL/CSA, IEC
Tamaño de la construcción
NZM... 2(3)(4)-MX(VX)(PX)(PMX)... ; IZMX...
descripción
Para la conexión de bus de campo a los disyuntores IZMX y NZM.
El módulo se monta externamente cerca del disyuntor.
Para conexión a Modbus TCP.
No se puede utilizar con el viaje electrónico PXR10 NZM-AX.
Para su uso con
NZM2(3)(4)(-4)-VX(MX)(PX)(PMX)
IZMX...

Datos técnicos

Kommunikation
Tipo de interfaz de bus de campo
Modbus TCP / RJ45
Tipo de participante
esclavo
KommunikatonsparámetroConexión NZM
Conexión pre-cableada
KommunikatonsparámetroConexión de bus de campo
RJ45 Ethernet cable Cat6
Conexión de suministro
Voltaje de control nominal [US]DC [US]
24-24 V CC
Voltaje de control nominal [US]tolerancia
+/- 20%
Voltaje de control nominal [US]Consumo de energía [Pmáximo.]
6 W
Voltaje de control nominal [US]conexiónTipo de conexión
Con conexión de perno
Voltaje de control nominal [US]conexiónLongitud de extracción
7 milímetros
Voltaje de control nominal [US]conexiónCapacidad de la terminalsólido
1 x (0,2 - 2,0) mm2
Voltaje de control nominal [US]conexiónCapacidad de la terminalvarado
1 x (0,2 - 2,0) mm2
Voltaje de control nominal [US]conexiónCapacidad de la terminal
1 x (24 - 14) AWG
Voltaje de control nominal [US]conexiónCapacidad de la terminalcon virola según DIN46224 / 1
1 x (0,2 - 2,0) mm2
Voltaje de control nominal [US]conexiónCapacidad de la terminalcon virola con collar de plástico según DIN46228 / 4
1 x (0,2 - 2,0) mm2
Digital-Eingängecantidad
3
Digital-EingängeCorriente de entrada
5 mA
Digital-Eingängefuente de alimentación
24 V CC
Digital-EingängeImpedancia de entrada
5 kΩ
Digital-EingängeconexiónTipo de conexión
Con conexión de perno
Digital-EingängeconexiónLongitud de extracción
7 milímetros
Digital-EingängeconexiónCapacidad de la terminalsólido
1 x (0,2 - 2,0) mm2
Digital-EingängeconexiónCapacidad de la terminalvarado
1 x (0,2 - 2,0) mm2
Digital-EingängeconexiónCapacidad de la terminal
1 x (24 - 14) AWG
Digital-EingängeconexiónCapacidad de la terminalcon virola según DIN46224 / 1
1 x (0,2 - 2,0) mm2
Digital-EingängeconexiónCapacidad de la terminalcon virola con collar de plástico según DIN46228 / 4
1 x (0,2 - 2,0) mm2
Salidas de relénúmero
2
Salidas de reléSecuencia de contactos
123S104
Salidas de reléVoltaje de control nominal [US]CA [US]
220-240 V CA
Salidas de reléVoltaje de control nominal [US]DC [US]
24-30 V CC
Salidas de reléContactosCategoría de sobretensión/grado de contaminación
II/2
Salidas de reléCapacidad de conmutaciónCorriente operacional clasificadaAC–1220V230V240V [IE]
2 A
Salidas de reléCapacidad de conmutaciónCorriente operacional clasificadaDC-124 V [IE]
2 A
Salidas de reléconexiónTipo de conexión
Con conexión de perno
Salidas de reléconexiónLongitud de extracción
7 milímetros
Salidas de reléconexiónCapacidad de la terminalsólido
1 x (0,2 - 2,0) mm2
Salidas de reléconexiónCapacidad de la terminalvarado
1 x (0,2 - 2,0) mm2
Salidas de reléconexiónCapacidad de la terminal
1 x (24 - 14) AWG
Salidas de reléconexiónCapacidad de la terminalcon virola según DIN46224 / 1
1 x (0,2 - 2,0) mm2
Salidas de reléconexiónCapacidad de la terminalcon virola con collar de plástico según DIN46228 / 4
1 x (0,2 - 2,0) mm2
Salidas de reléTemperatura ambiente mínima de funcionamiento.
-20 °C
Salidas de reléTemperatura ambiente de funcionamiento máx.
+70 °C
Salidas de reléTemperatura ambiente mínima, almacenamiento
- 45 °C
Salidas de reléTemperatura ambiente, almacenamiento máx.
+ 85 °C

Verificación de diseño según IEC/EN 61439

Datos técnicos para la verificación de diseño
Temperatura ambiente mínima de funcionamiento.
-20 °C
Temperatura ambiente de funcionamiento máx.
+70 °C
Verificación de diseño IEC/EN 61439
10.2 Resistencia de materiales y piezas10.2.2 Resistencia a la corrosión
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.1 Verificación de la estabilidad térmica de los recintos
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.2 Verificación de la resistencia de los materiales aislantes al calor normal
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.3 Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a los efectos eléctricos internos
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.4 Resistencia a la radiación ultra-violeta (UV)
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.5 Elevación
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.2 Resistencia de materiales y piezas10.2.6 Impacto mecánico
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.2 Resistencia de materiales y piezas10.2.7 Inscripciones
Cumple con los requisitos del estándar del producto.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.4 Distancias de distancias de distancias de distancias y crepías
Cumple con los requisitos del estándar del producto.
10.5 Protección contra descargas eléctricas
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.6 Incorporación de dispositivos y componentes de conmutación
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.7 Circuitos eléctricos internos y conexiones
Es responsabilidad del constructor del panel.
10.8 Conexiones para conductores externos
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.2 Resistencia eléctrica de frecuencia de potencia
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.3 Tensión de soporte de impulso
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.4 Prueba de cerramientos hechos de material aislante
Es responsabilidad del constructor del panel.
10.10 Aumento de temperatura
El constructor de paneles es responsable del cálculo del aumento de temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Clasificación de cortocircuitos
Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el aparamenta.
10.13 Función mecánica
El dispositivo cumple los requisitos, siempre que se observe la información del folleto de instrucciones (IL).
