Função básica | Interruptores de posição | ||
Parte do grupo de referência | LSE | ||
A gama de produtos | Analógico eletrônico interruptores de posição | ||
Grau de Proteção | GRAU DE PROTEÇÃO IP66, IP67 | ||
Recursos | Dispositivo básico, expansível | ||
Temperatura ambiente | °C | -25 - +70 | |
Descrição | O Visual indicação de status Q1 = saída analógica Q2 = diagnósticos de saída (O diagnóstico de saída 0 V sinal no evento de uma falha.) | ||
Aprovação | |||
| Geral | |||
Normas | IEC/EN 60947 EN 61000-4 | ||
Climáticas revisão de texto | Calor úmido, constante, IEC 60068-2-78; calor úmido, cíclico, IEC 60068-2-30 | ||
Temperatura ambiente | °C | -25 - +70 | |
Posição de montagem | Conforme necessário | ||
Grau de Proteção | GRAU DE PROTEÇÃO IP66, IP67 | ||
Terminal de capacidades | mm2 | ||
Sólidos | mm2 | 1 x (0.5 - 2.5) | |
Flexível com virola | mm2 | 1 x (0.5 - 1.5) | |
| Fonte de alimentação | |||
Tensão nominal | Ue | V DC | 24 (-15 - +20 %) |
Corrente operacional nominal | Eue | Um | |
24 V | Eu | mA | 24 |
| Contactos/capacidade de comutação | |||
Saída analógica Q1 | |||
Tensão de saída (máx. 10 mA) | V DC | 0 - 10 | |
Cenário de falhas | V | 0 | |
Resolução | Passos | 100 | |
Passo tolerância | Passos | 1 | |
Resistor Shunt, carga resistiva | na de na | > 1000 | |
Diagnóstico Digital saída Q2 (mudança para + pólo PNP) | |||
Limite de resposta | V | aprox. Ue | |
| mA | < 200 | ||
Cenário de falhas | V | 0 | |
Precisão de repetição | mm | 0.02 | |
| As variáveis mecânicas | |||
Vida útil mecânica | Operações | x 106 | 3 |
Contactar a temperatura da cabeça de rolos | °C | ||
Dados técnicos para verificação de projeto | |||
A capacidade de dissipação de calor | Pdiss | W | 0 |
Temperatura de funcionamento min. | °C | -25 | |
Temperatura de funcionamento max. | °C | 70 | |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Atende a norma de produto. | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. | ||
Carrinho
0
Produto
Produtos
(vazio)
Sem produtos
$0.00
Total
Produto adicionado com sucesso ao seu carrinho de compras
Quantidade
Total
Existem 0 produtos no seu carrinho de compras.
Existe um produto no seu carrinho de compras.
Total produtos
Total
Ver maior

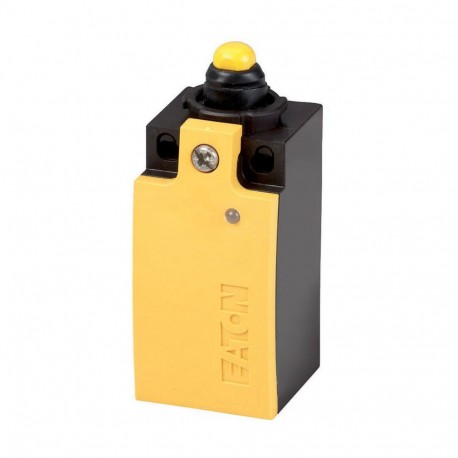

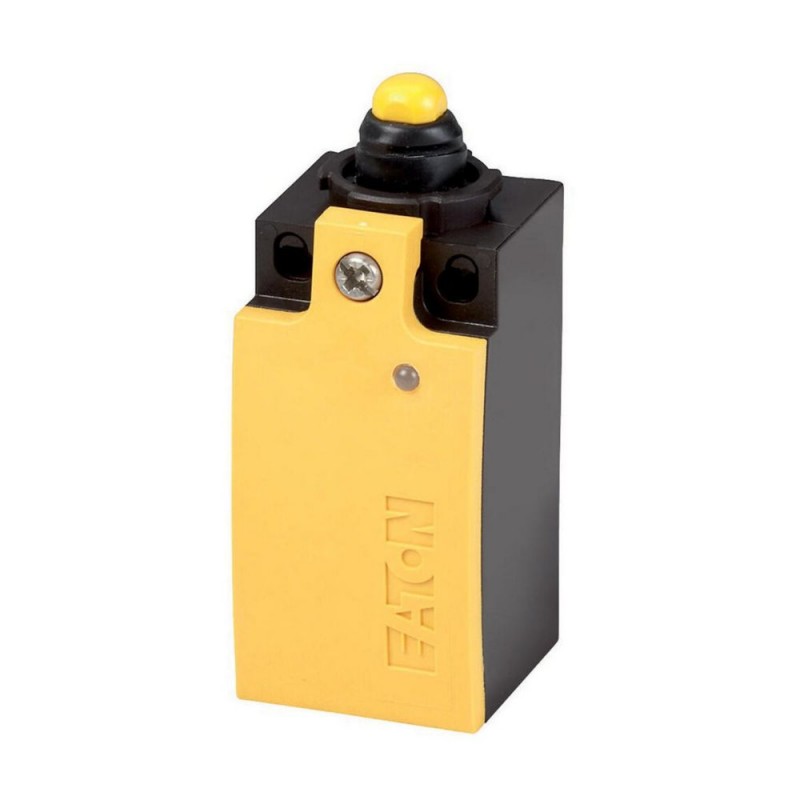

LSE-AU 274096 EATON ELECTRIC Int. Posição. Eletrôn. Análogo
LSE-AU
274096
EATON-MOELLER
Int. Posição. Eletrôn. Análogo
Transmissor analógico, Função básica: Interruptores de posição, Referência do grupo de peças: LSE, Gama de produtos: Interruptores de posição eletrônicos analógicos, Grau de proteção: IP66, IP67, Características: Dispositivo básico, expansível, Temperatura ambiente: -25 - +70 °C, Descrição: Indicação visual do status, Q1 = saída analógica, Q2 = saída de diagnóstico, (A saída de diagnóstico tem um sinal de 0 V em caso de falha.), EU= 24 (-15 - +20%) V DC, Cor da tampa da caixa: Amarelo, Caixa: Material isolante, Tipo de conexão: Braçadeira de gaiola, Braçadeira de gaiola é uma marca registrada da Wago Kontakttechnik, 32432 Minden, Alemanha. , Acessórios para terminais de fixação de gaiola Wago: pente elétrico, cinzento, Wago Artigo n.º 264-402, Normas: IEC/EN 60947, EN 61000-4
Sensores > Interruptor de posição individual
Interruptores de posição
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Entrega do programa
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
| Sensores (EG000026) / Fim do switch (EC000030) | |||
| De engenharia elétrica, automação, controle de processo / engenharia de Binário tecnologia de sensor de segurança, relacionadas com a tecnologia de sensor / interruptor de Posição com função / Posição chave (Tipo 1) ([email protected] [AGZ382012]) | |||
Largura do sensor | mm | 31 | |
Sensor de diâmetro | mm | 0 | |
Altura do sensor | mm | 61 | |
Comprimento do sensor | mm | 33.5 | |
Operação de corrente nominal Ie AC-15, de 24 V | Um | 0 | |
Operação de corrente nominal Ie AC-15 A, 125 V | Um | 0 | |
Operação de corrente nominal Ie AC-15, 230 V | Um | 0 | |
Operação de corrente nominal Ie " CC-13, de 24 V | Um | 0 | |
Operação de corrente nominal Ie " CC-13, 125 V | Um | 0 | |
Operação de corrente nominal Ie " CC-13, DE 230 V | Um | 0 | |
Função de comutação | Ação lenta interruptor | ||
De saída electrónico | Sim | ||
Forçado a abrir | Nenhum | ||
Número de auxiliares de segurança contactos | 0 | ||
Número de contatos como contato normalmente fechado | 0 | ||
Número de contatos como contato normalmente aberto | 0 | ||
Número de contatos como contato | 0 | ||
Tipo de interface | Nenhum | ||
Tipo de interface para comunicação de segurança | Nenhum | ||
Habitação de acordo com a norma | - | ||
Tipo de construção de habitação | Cubóide | ||
Material da carcaça | Plástico | ||
Revestimento de habitação | - | ||
Tipo de elemento de controle | Êmbolo | ||
O alinhamento do elemento de controle | - | ||
Tipo de conexão elétrica | - | ||
Com indicação de status | Sim | ||
Adequado para funções de segurança | Nenhum | ||
Explosão categoria de segurança para gás | Nenhum | ||
Explosão categoria de segurança para pó | Nenhum | ||
A temperatura ambiente durante a operação | °C | -25 - 70 | |
Grau de proteção (IP) | IP67 | ||
Aprovações
| Padrões De Produto | IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14; marcação CE | ||
| UL Arquivo Nº. | E29184 | ||
| UL Controlo de Categoria Nenhuma. | NKCR | ||
| CSA Arquivo. | 12528 | ||
| CSA Classe Nenhuma. | 3211-03 | ||
| América Do Norte Certificação | UL, CSA | ||
| Grau de Proteção | IEC: IP66, 67, UL/CSA Tipo 3R, 4X (somente para uso interno), 12, 13 |
| Característica | Valor |
|---|---|
| Sensor de largura (EF007094) | 31 mm |
| Sensor de diâmetro (EF007111) | 0 mm |
| Altura do sensor (EF007283) | 61 mm |
| Comprimento do sensor (EF007334) | 33.5 mm |
| Corrente nominal de operação em AC-15, 24 V (EF007084) | 0 A |
| Corrente nominal de operação em AC-15, 125 V (EF007082) | 0 A |
| Corrente nominal de operação Ie em AC-15, 230 V (EF001385) | 0 A |
| Corrente nominal de operação em DC-13, 24 V (EF007087) | 0 A |
| Corrente nominal de operação em DC-13, 125 V (EF007085) | 0 A |
| Corrente nominal de operação Ie em DC-13, 230 V (EF001386) | 0 A |
| Função de comutação (EF000189) | Elemento de comutação de ação lenta |
| Função de comutação de encaixe (EF007447) | Não |
| Saída eletrónica (EF006987) | Sim |
| Abertura forçada (EF006694) | Não |
| Número de contatos auxiliares de segurança (EF006940) | 0 |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como inversores (EF008257) | 0 |
| Tipo de interface (EF006977) | Nenhum |
| Tipo de interface para comunicação de segurança (EF003956) | Nenhum |
| Tipo de construção do invólucro (EF004008) | Cuboide |
| Material da caixa protetora (EF001596) | Plástico |
| Tipo de elemento de controlo (EF006976) | Desentupidor |
| Com indicação de estado (EF001602) | Sim |
| Adequado para funções de segurança (EF001597) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Temperatura ambiente durante a operação (EF007515) | -25 °C |
| Grau de proteção (IP) (EF005474) | IP67 |
