LSE-AU
274096
EATON-MOELLER
1
Int. Position. Elec. Analog

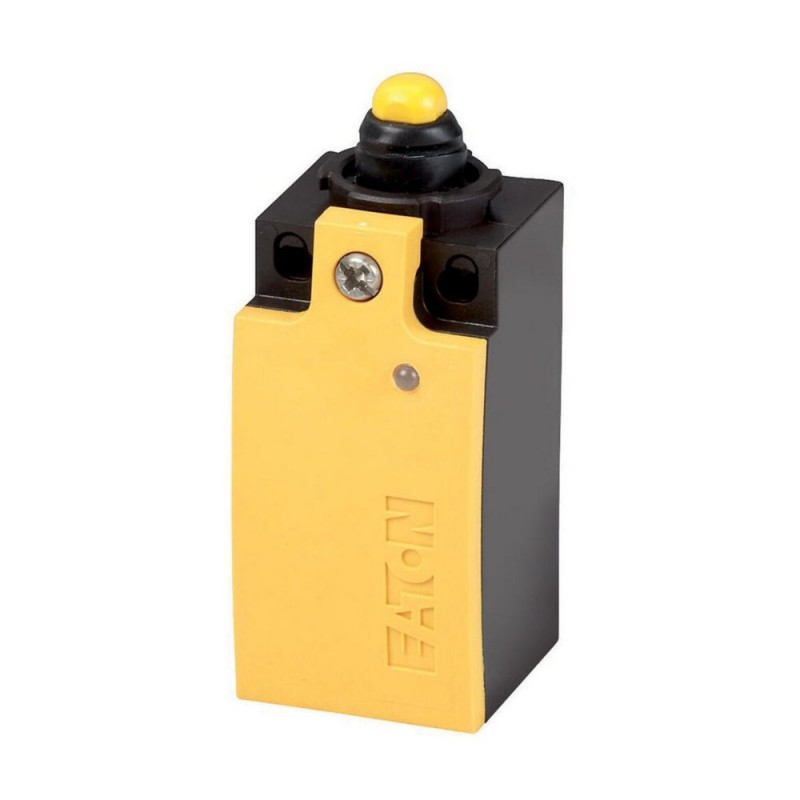

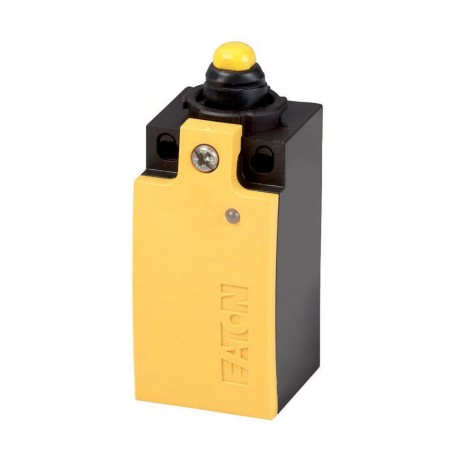

Positionsschalter
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Grundfunktion | Positionsschalter | ||
Typkenner | LSE | ||
Sortiment | Analoge elektronische Positionschalter | ||
Schutzart | IP66, IP67 | ||
Ausstattung | Basisgerät, erweiterbar | ||
Umgebungstemperatur | °C | -25 - +70 | |
Beschreibung | optische Statusanzeige Q1 = Analogausgang Q2 = Diagnoseausgang (Der Diagnoseausgang hat im Fehlerfall 0-V-Signal.) | ||
Prüfzeichen | |||
Schaltzeichen | |||
Schaltweg ■ = Kontakt geschlossen □ = Kontakt offen | |||
Bemessungsspannung | Ue | V DC | 24 (-15 - +20 %) |
Farbe | |||
Gehäusedeckel | gelb | ||
Gehäusedeckel | |||
Gehäuse | Kunststoff | ||
Anschlussart | Cage-Clamp | ||
Hinweise | Cage-Clamp ist ein eingetragenes Warenzeichen der Firma Wago Kontakttechnik, 32432 Minden. Zubehör für den Cage-Clamp-Anschluss von der Firma Wago: Einlegebrücke, grau, Wago-Bestell-Nr. 264-402 |
Allgemeines | |||
Normen und Bestimmungen | IEC/EN 60947 EN 61000-4 | ||
Klimafestigkeit | Feuchte Wärme, konstant nach IEC 60068-2-78, Feuchte Wärme, zyklisch nach IEC 60068-2-30 | ||
Umgebungstemperatur | °C | -25 - +70 | |
Einbaulage | beliebig | ||
Schutzart | IP66, IP67 | ||
Anschlussquerschnitte | mm² | ||
eindrähtig | mm2 | 1 x (0.5 - 2.5) | |
feindrähtig mit Aderendhülse | mm2 | 1 x (0.5 - 1.5) | |
Spannungsversorgung | |||
Bemessungsspannung | Ue | V DC | 24 (-15 - +20 %) |
Bemessungsbetriebsstrom | Ie | A | |
24 V | I | mA | 24 |
Strombahnen/Schaltvermögen | |||
Analoger Ausgang Q1 | |||
Ausgangsspannung (max. 10 mA) | V DC | 0 - 10 | |
Fehlerfall | V | 0 | |
Auflösung | Schritte | 100 | |
Schritttoleranz | Schritte | < 1 | |
Bürdenwiderstand, ohmsche Last | Ω | > 1000 | |
Digitaler Diagnoseausgang Q2 (plusschaltend PNP) | |||
Ansprechschwelle | V | ca. Ue | |
mA | < 200 | ||
Fehlerfall | V | 0 | |
Wiederholgenauigkeit | mm | ± 0.02 | |
Mechanische Größen | |||
Lebensdauer, mechanisch | Schaltspiele | x 106 | 3 |
Berührungstemperatur der Anfahrrolle | °C | 100 | |
Schockfestigkeit (Halbsinusstoß 20 ms) | |||
Basisgerät | g | 30 | |
Betätigungsfrequenz | Schaltspiele/h | 3000 | |
Hysterese | mm | 0.4 | |
Auflösung | mm | 0.06 | |
Antrieb | |||
mechanisch | |||
Betätigungskraft Hubbeginn/-ende | N | 3,5/8,0 | |
Betätigungsmomente Drehantriebe | Nm | 0.2 | |
max. Anfahrgeschwindigkeit bei DIN-Nocken | m/s | 1/0,5 | |
Hinweise | bei Anfahrwinkel α = 0°/30° | ||
Elektromagnetische Verträglichkeit (EMV) | |||
elektrostatische Entladung (IEC EN 61000-4-2, Level 3, ESD) | kV | ||
Luftentladung | kV | 8 | |
Kontaktentladung | kV | 4 | |
elektromagnetische Felder (RFI), nach IEC EN 61000-4-3 | V/m | 10 | |
Burst Impulse (IEC/EN 61000-4-4, Level 3) | |||
Versorgungsleitung | kV | 2 | |
Signalleitungen | kV | 2 | |
Energiereiche Impulse (Surge) (IEC/EN 61000-4-5) | kV | 0.5 | |
Einströmung nach IEC/EN 61000-4-6 | V | 10 |
Technische Daten für Bauartnachweis | |||
Verlustleistungsabgabevermögen | Pve | W | 0 |
Betriebsumgebungstemperatur min. | °C | -25 | |
Betriebsumgebungstemperatur max. | °C | 70 | |
Bauartnachweis IEC/EN 61439 | |||
10.2 Festigkeit von Werkstoffen und Teilen | |||
10.2.2 Korrosionsbeständigkeit | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.3.1 Wärmebeständigkeit von Umhüllung | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.4 Beständigkeit gegen UV-Strahlung | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.5 Anheben | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. | ||
10.2.6 Schlagprüfung | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. | ||
10.2.7 Aufschriften | Anforderungen der Produktnorm sind erfüllt. | ||
10.3 Schutzart von Umhüllungen | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. | ||
10.4 Luft- und Kriechstrecken | Anforderungen der Produktnorm sind erfüllt. | ||
10.5 Schutz gegen elektrischen Schlag | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. | ||
10.6 Einbau von Betriebsmitteln | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. | ||
10.7 Innere Stromkreise und Verbindungen | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.8 Anschlüsse für von außen eingeführte Leiter | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.9 Isolationseigenschaften | |||
10.9.2 Betriebsfrequente Spannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.9.3 Stoßspannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.9.4 Prüfung von Umhüllungen aus Isolierstoff | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.10 Erwärmung | Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte. | ||
10.11 Kurzschlussfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten. | ||
10.12 Elektromagnetische Verträglichkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten. | ||
10.13 Mechanische Funktion | Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden. |
Breite des Sensors | mm | 31 | |
Durchmesser des Sensors | mm | 0 | |
Höhe des Sensors | mm | 61 | |
Länge des Sensors | mm | 33.5 | |
Bemessungsbetriebsstrom Ie bei AC-15, 24 V | A | 0 | |
Bemessungsbetriebsstrom Ie bei AC-15, 125 V | A | 0 | |
Bemessungsbetriebsstrom Ie bei AC-15, 230 V | A | 0 | |
Bemessungsbetriebsstrom Ie bei DC-13, 24 V | A | 0 | |
Bemessungsbetriebsstrom Ie bei DC-13, 125 V | A | 0 | |
Bemessungsbetriebsstrom Ie bei DC-13, 230 V | A | 0 | |
Schaltfunktion | Schleichschaltglied | ||
Ausgang elektronisch | ja | ||
Zwangsöffnung | nein | ||
Anzahl der sicherheitsgerichteten Hilfskontakte | 0 | ||
Anzahl der Kontakte als Öffner | 0 | ||
Anzahl der Kontakte als Schließer | 0 | ||
Anzahl der Kontakte als Wechsler | 0 | ||
Ausführung der Schnittstelle | ohne | ||
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation | ohne | ||
Gehäuse gemäß Norm | - | ||
Gehäusebauform | Quader | ||
Werkstoff des Gehäuses | Kunststoff | ||
Beschichtung Gehäuse | - | ||
Ausführung des Betätigungselements | Kuppenstößel | ||
Ausrichtung des Betätigungselements | - | ||
Ausführung des elektrischen Anschlusses | - | ||
Mit Statusanzeige | ja | ||
Geeignet für Sicherheitsfunktionen | nein | ||
Explosionsschutz-Kategorie für Gas | ohne | ||
Explosionsschutz-Kategorie für Staub | ohne | ||
Umgebungstemperatur während des Betriebs | °C | -25 - 70 | |
Schutzart (IP) | IP67 |
Product Standards | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking | ||
UL File No. | E29184 | ||
UL Category Control No. | NKCR | ||
CSA File No. | 12528 | ||
CSA Class No. | 3211-03 | ||
North America Certification | UL listed, CSA certified | ||
Degree of Protection | IEC: IP66, 67, UL/CSA Type 3R, 4X (indoor use only), 12, 13 |
Anzugsdrehmoment Deckelschraube: 0.8 Nm ±0.2 Nm Nur bei LS (Kunststoffausführung) Befestigungsschraube 2 x M4 30 MA = 1.5 Nm |
IL05208002Z (AWA1310-2160) Analoger Signalgeber | |||
Titel: | Größe: | Typ: |
---|---|---|
LSE-AU 274096 274096_EN.pdf | 121 Kbytes |
