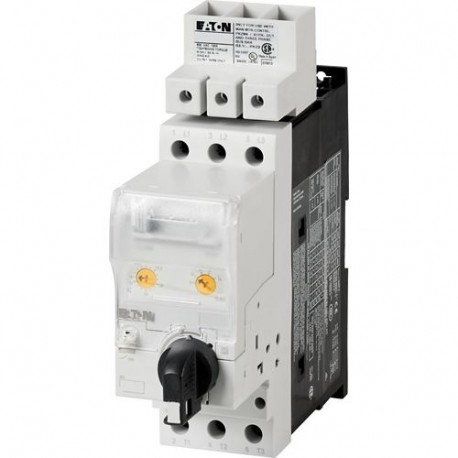

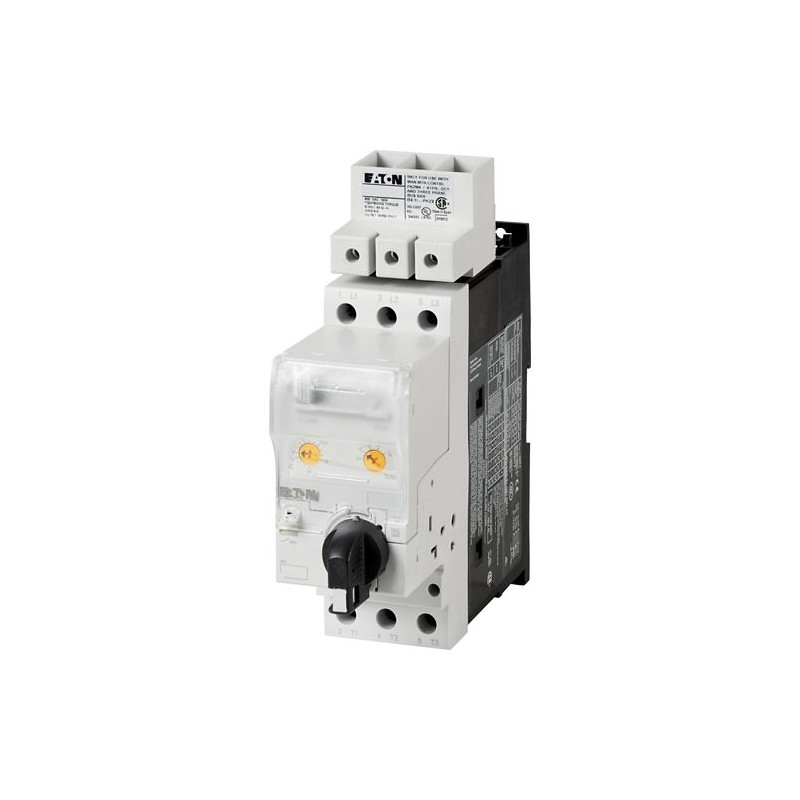

PKE65/AK/XTUW-32-SP 170483 XTPE032DCSSP EATON ELECTRIC Type E CMC, 8 32, standard, lockable knob Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PKE65/AK/XTUW-32-SP 170483 XTPE032DCSSP EATON ELECTRIC Type E CMC, 8 32, standard, lockable knob

PKE65/AK/XTUW-32-SP

170483

XTPE032DCSSP

EATON-MOELLER

Type E CMC, 8 - 32, standard, lockable knob

Interruptor de Proteção do Motor Eletrônico 3 Polo 16-32 A Aparelho

Disjuntor de Proteção de Motor, Arrancadores DOL Tipo E (Dispositivos Completos), Eletrônico, 8 - 32 A, Botão de Pressão, Conexão de Parafuso, América do Norte

Mais detalhes


Disjuntores de baixa tensão > Disjuntor de proteção do motor

Chaves de proteção do motor eletrônico

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $417.60
Preço unitário: $417.60

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação



Escreva E CMC, DE 8 DE 32 A, padrão, com chave de botão
Escreva E completo do dispositivo, como por UL 508 ((auto-proteção) combinação de controlador de motor), que consiste de PKE65 de dispositivo básicos e de PKE-XTU-32 bloco de desarme, com fechos de botão e extensão correspondente terminal para UL, pode ser usado para os motores com até 20 cavalos de potência (FLA = 27 / 480 V) ou 25 cavalos de potência (FLA = 27 A / 600 V), corrente de curto-circuito classificação da UL: 65 kA (480 V/ 277 V) ou 25 kA (600 V/ 347 V), eletrônicos ampla gama de proteção contra sobrecarga, curto-circuito capacidade de interrupção IEC (80 kA / 400 V), pode ser usado como um tipo F partida de motor (combinação de controlador de motor) em combinação com DILM17 para DILM72 contatores.

Programa de entrega

Função básica
Escreva E DOL partidas de dispositivos completos)
Componentes para
América Do Norte
Conexão para SmartWire-DT
nenhum
Máxima potência do motor
AC PS = PS200 V 208 V
7.5 HP
AC PS = PS230 V, 240 V
7.5 HP
AC PS = PS460 V 480 V
20 HP
AC PS = PS575 V, 600 V
25 HP
Corrente De Curto-Circuito Classificação
240 V
65 kA
480 Y
277 V
65 kA
600 Y
347 V
25 kA
A faixa de ajuste de
Faixa de ajuste de sobrecarga lançamentos[Eur]
8 - 32
Motor-proteção de circuitos disjuntores
PKE65/AK/XTUW-32 Tipo
Extensão de terminal
BK50/3-PKZ4-E
Notas

O tipo E DOL starter (sem proteção) consiste de um PKE65 motor-proteção do disjuntor com a AK-PKZ0 e um BK50/3-PKZ4-E a extensão do terminal.

Dados técnicos

Geral
Normas
IEC/EN 60947-4-1, VDE 0660 UL, CSA
Posição de montagem
2115DRW-5
Temperatura ambiente
-25 - +55
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão operacional nominal [Ue]
208 - 600 V
Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz380 V, 400 V [Ie]
32
AC-4 ciclo de operaçãoMínima corrente de fluxo vezes
500 (Classe 5)
700 (Classe 10)
900 (Classe 15)
1000 (Classe 20) ms
AC-4 ciclo de operaçãoMínima de corte períodos
500 ms
AC-4 ciclo de operaçãoNota
Em AC-4 ciclo de operação, indo abaixo do mínimo atual de fluxo de tempo pode causar o superaquecimento da carga (motor).
Para todas as combinações com um SWD de ativação, você não precisa aderir a corrente mínima de fluxo de vezes e corte mínimo de tempo. ms
Dados técnicos adicionais
Motor de proteção disjuntor PKZM0, PKE
PKE motor-proteção do disjuntor, consulte motor-proteção do disjuntor de grupo de produtos
DILM contatoresAtual de perda de calorActual a perda de calor Iea AC-3/400 V
5.4 W
A classificação de dados para tipos de aprovados
Capacidade de comutação deMáxima potência do motorTrês fases200 V
208 V
7.5 HP
Capacidade de comutação deMáxima potência do motorTrês fases230 V
240 V
7.5 HP
Capacidade de comutação deMáxima potência do motorTrês fases460 V
480 V
20 HP
Capacidade de comutação deMáxima potência do motorTrês fases575 V
600 V
25 HP
Corrente de curto-Circuito Classificação, tipo E240 V
65 kA
Corrente de curto-Circuito Classificação, tipo E480 Y / 277 V
65 kA
Corrente de curto-Circuito Classificação, tipo E600 Y / 347 V
25 kA

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
32
Dissipação de calor por pólo, dependente da corrente [Pvid]
1.8 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
5.4 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / proteção de Motor com disjuntor (EC000074)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / proteção de Motor com disjuntor ([email protected] [AGZ529016])
Sobrecarga de lançamento configuração atual
8 - 32
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
0 - 0
Com proteção térmica
Sim
A falha de uma fase sensível
Sim
Desligue técnica
Eletrônico
Tensão
690 - 690 V
Avaliado permanente de corrente Ui
32
Nominal de operação de alimentação em AC-3, 230 V
7.5 kW
Nominal de operação de alimentação em AC-3, 400 V
15 kW
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Tipo de elemento de controle
Ativar o botão
Construção de dispositivos
Construído-em dispositivo fixo construído-em técnica de
Integrado com interruptor auxiliar
Nenhum
Com integrados sob a tensão de lançamento
Nenhum
Número de pólos
Três
Nominal de interrupção de curto-circuito capacidade lcu em 400 V CA
80 kA
Grau de proteção (IP)
IP20
Altura
162 mm
Largura
55 mm
Profundidade
198 mm

Aprovações

Padrões De Produto
UL60947-4-1A; CSA-C22.2 Nº 14-10; IEC60947-4-1; marcação CE
UL Arquivo Nº.
E123500
UL Controlo de Categoria Nenhuma.
NKJH
CSA Arquivo.
Doze mil quinhentos e vinte oito
CSA Classe Nenhuma.
3211-08
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Sim

Características

Curva característica
1210DIA-67

Dimensões

1210DIM-75

Datasheet - PDF

Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
