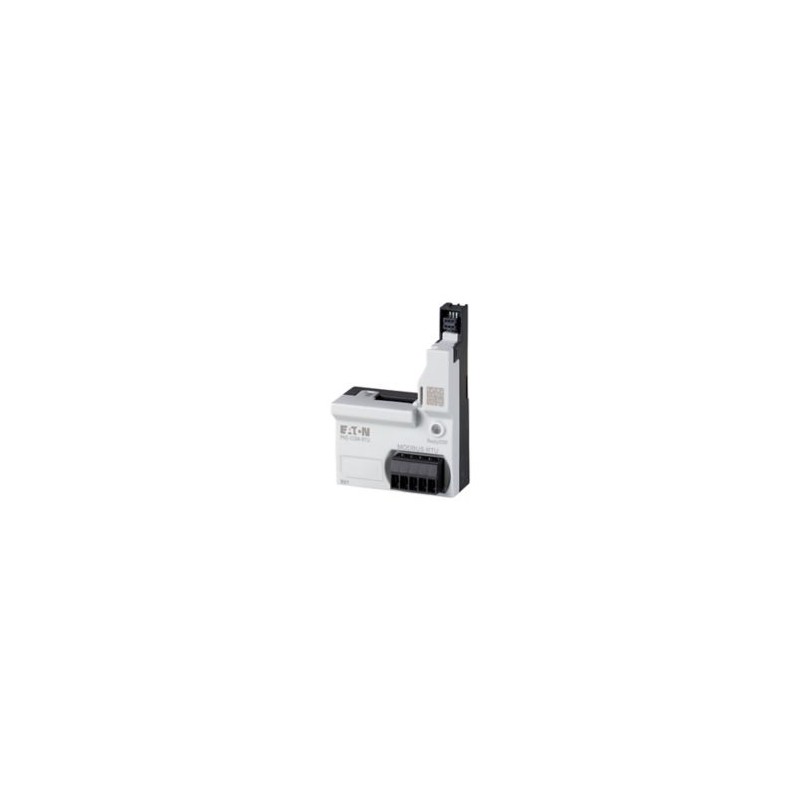

PKE-COM-RTU 199344 EATON ELECTRIC Elemento de função para conectar a interface ao Modbus RTU Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PKE-COM-RTU 199344 EATON ELECTRIC Elemento de função para conectar a interface ao Modbus RTU

PKE-COM-RTU

199344

EATON-MOELLER

Elemento de função para conectar a interface ao Modbus RTU

Mais detalhes


Chaves de proteção do motor

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS


Best sellers

Mais informação



Elemento de função para conectar a interface ao Modbus RTU
Elemento de função, Para conectar o PKE com PKE-XTU(W)CP-... blocos de gatilho para modbus RTU, Instalado no disjuntor do motor PKE, Mensagens: Status do contator PKE, Todas as correntes de fase em %, Carga térmica como %, Indicações de gatilho (sobrecarga, curto-circuito,...), Definir valor de liberações de sobrecarga, Definir o valor de liberação de curto-circuito, Parte nº. Bloco de gatilho, gatilho & contador de energia, comandos: Desconexão remota do disjuntor de proteção do motor, plugue com terminais de conexão incluídos na entrega., para uso com PKE12, PKE32, PKE65

Programa de entrega

Gama de produtos
Acessórios
Acessórios
Módulo Modbus RTU PKE
função
Para conectar o PKE com PKE-XTU(W)CP-... blocos de viagem para modbus RTU
descrição
Instalado no disjuntor protetor do motor PKE
Mensagens
Status do contator PKE
Todas as correntes de fase em %
Carga térmica como %
Indicações de gatilho (sobrecarga, curto-circuito,...)
Defina o valor das versões de sobrecarga
Defina o valor de liberação do curto-circuito
Parte nº. bloco de viagem
Contador de gatilho e ignição
Comandos
Desconexão remota do disjuntor de proteção do motor
Informações sobre o equipamento fornecido
Conecte-se com terminais de conexão incluídos na entrega.
Para uso com
PKE12
PKE32
PKE65
Instruções
Para combinações de motor e partida, use os seguintes conectores:
PKZM0-XDM15ME (para combinações de partida do motor com DILM7... 15 a 7,5 kW (400 V, 50 Hz)
PKZM0-XDM32ME (para combinações de partida do motor com DILM17... 38 a 18,5 kW (400 V, 50 Hz)

Dados técnicos

Geral
Padrões
IEC/EN 61131-2
Dimensões (W x H x D)
45 x 41 x 67,5 mm
peso
0,04 kg
montagem
um PKE12/32/65
Posição de montagem
como PKE12/35/65
Condições ambientais e mecânicas
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibração (IEC/EN 61131-2:2008)Amplitude constante de 3,5 mm
5 - 8.4 Hz
Vibração (IEC/EN 61131-2:2008)Aceleração constante 1 g
8.4 - 150 Hz
Resistência a choque mecânico (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
9 Impactos
Queda para IEC/EN 60068-2-31 [Altura de queda]
50 mm
Queda livre, embalagem (IEC/EN 60068-2-32)
0,3 m
Compatibilidade eletromagnética (EMC)
Categoria de supervoltagem
Ii
Grau de contaminação
2
Descarga eletrostática (IEC/EN 61131-2:2008)Descarga de ar (Nível 3)
8 kV
Descarga eletrostática (IEC/EN 61131-2:2008)Download de contato (Nível 2)
4 kV
Campos eletromagnéticos (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Campos eletromagnéticos (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Campos eletromagnéticos (IEC/EN 61131-2:2008)2 - 2,7 GHz
1 V/m
Supressão de interferência de rádio
EN 55011 Classe A
Estouro (IEC/EN 61131-2:2008, Nível 3)Cabo de sinal
1 kV
RFI irradiado (IEC/EN 61131-2:2008, Nível 3)
10 V
Condições climáticas ambientais
Temperatura ambiente operacional (IEC 60068-2)Temperatura ambiente
-25 - +60 °C
condensação
Tome as medidas adequadas para evitar a condensação
Armazenamento [φ]
-30 - +70 °C
Umidade relativa não condensadora (IEC/EN 60068-2-30)
5 - 95 %

Verificação de design de acordo com iEC/EN 61439

Dados técnicos para verificação de projeto
Dissipação de calor estática, não dependente da corrente [PVs]
0,5 W
Temperatura ambiente de funcionamento mínima.
-25 °C
Temperatura ambiente operacional máxima.
+55 °C
Verificação de design IEC/EN 61439
10.2 Resistência de materiais e peças10.2.2 Resistência à corrosão
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças10.2.3.1 Verificação da estabilidade térmica dos gabinetes
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças2.10.3.2 Verificação da resistência dos materiais isolantes ao calor normal
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças2.10.3.3 Verificação da resistência de materiais isolantes a calor e fogo anormais devido a efeitos elétricos internos
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças10.2.4 Resistência à radiação ultravioleta (UV)
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peçasElevação 10.2.5
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.2 Resistência de materiais e peças10.2.6 Impacto mecânico
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças10.2.7 Inscrições
Atende aos requisitos do padrão do produto.
10.3 Grau de proteção da ASSEMBLEIA
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.4 Distâncias de distâncias e crepes
Atende aos requisitos do padrão do produto.
10.5 Proteção elétrica de choque
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.6 Incorporação de dispositivos e componentes de comutação
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.7 Circuitos e conexões elétricas internas
É responsabilidade do construtor de painéis.
10.8 Conexões para condutores externos
É responsabilidade do construtor de painéis.
10.9 Propriedades de isolamento10.9.2 Resistência à frequência elétrica
É responsabilidade do construtor de painéis.
10.9 Propriedades de isolamento10.9.3 Tensão de suporte de impulso
É responsabilidade do construtor de painéis.
10.9 Propriedades de isolamento10.9.4 Prova de gabinetes feitos de material isolante
É responsabilidade do construtor de painéis.
10.10 Aumento de temperatura
O construtor do painel é responsável pelo cálculo do aumento de temperatura. Eaton fornecerá dados de dissipação de calor para os dispositivos.
10.11 Classificação de curto-circuito
É responsabilidade do construtor de painéis. As especificações da central de bordo devem ser observadas.
10.12 Compatibilidade eletromagnética
É responsabilidade do construtor de painéis. As especificações da central de bordo devem ser observadas.
10.13 Função mecânica
O dispositivo atende aos requisitos, desde que as informações do folheto de instrução (IL) sejam observadas.

Dados técnicos ETIM 8.0

Controladores lógicos programáveis PLC (EG000024) / Fieldbus, mais decentes. periferia - módulo de comunicação (EC001604)
Engenharia elétrica, automação, engenharia de controle de processos / Controle / Fieldbus, periférico descentralizado / Fieldbus, módulo de comunicação periférico descentralizado -módulo de comunicação ([email protected] [BAA073013])
Tensão de alimentação CA 50 Hz
0 - 0 V
Tensão de alimentação CA 60 Hz
0 - 0 V
Tensão de alimentação DC
15 - 15 V
Tipo de tensão de tensão de alimentação
Dc
Protocolo de suporte para TCP/IP
Não
Protocolo de suporte para PROFIBUS
Não
Protocolo de suporte de lata
Não
Protocolo de suporte InterBUS
Não
Protocolo de suporte para ASI
Não
Protocolo de suporte para KNX
Não
Protocolo de suporte modbus
sim
Protocolo de Suporte a Rodovias de Dados
Não
Protocolo de suporte para DeviceNet
Não
Protocolo de suporte para SUCONET
Não
Protocolo de Suporte LON
Não
Protocolo de suporte sercos
Não
Protocolo de suporte para PROFINET IO
Não
Protocolo de suporte para PROFINET CBA
Não
Protocolo de Apoio à Fundação Fieldbus
Não
Protocolo de suporte para EtherNet/IP
Não
Protocolo de suporte à segurança do trabalho as-interface
Não
Protocolo de suporte para segurança da rede de dispositivos
Não
Protocolo para apoiar a segurança interbus
Não
Protocolo para apoiar o PROFIsafe
Não
Protocolo de suporte de segurançaBUS p
Não
Protocolo de suporte para outros sistemas de ônibus
Não
Rádio padrão Bluetooth
Não
Padrão 802.11 Rádio Wi-Fi
Não
Rádio GPRS padrão
Não
padrão de rádio eGPRS
Não
Rádio padrão GSM
Não
Rádio Padrão LTE
Não
Rádio padrão UMTS
Não
Mestre do Link I/O
Não
Acessório do sistema
sim
Grau de Proteção (IP)
IP20
Com possível separação
sim
Conexão fieldbus sobre possível acotodonte de ônibus separado
Não
Possível montagem ferroviária
Não
Montagem direta/montagem da parede
Não
Frente incorporada possível
Não
Possível montagem do rack
Não
Adequado para recursos de segurança
Não
SIL de acordo com a IEC 61508
nenhum
Nível de desempenho de acordo com a EN ISO 13849-1
nenhum
Agente de Operação de Apêndice (Ex ia)
Não
Agente de Operação de Apêndice (Ex ib)
Não
Categoria de segurança de explosão para gás
nenhum
Categoria de segurança de explosão para poeira
nenhum
largo
67,5 mm
altura
65 milímetros
profundidade
75 mm

Aprovações

Padrões de produtos
UL508; CSA-C22.2 Nº 14; IEC60947-4-1; Marcação CE
Número do arquivo UL.
Q36332
Controle de categoria UL No.
NKCR
Arquivo CSA Nº.
165628
Certificação norte-americana
Listado pela UL, certificado pelo CSA
Especialmente projetado para a América do Norte
Não

Dimensões

1210DIM-120
