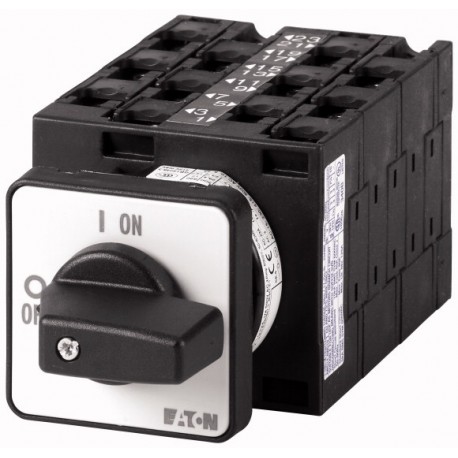

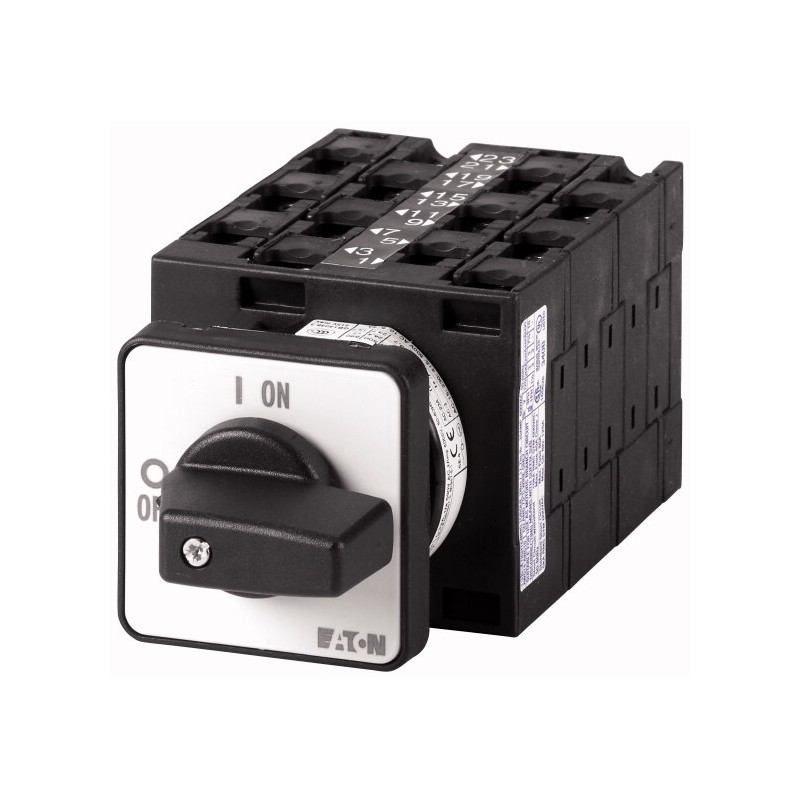

004280 EATON ELECTRIC On-Off, de 9 pinos + 2 N / S + 1 N / C, 32 A, 90 °, recesso Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

004280 EATON ELECTRIC On-Off, de 9 pinos + 2 N / S + 1 N / C, 32 A, 90 °, recesso

004280

EATON-MOELLER

On-Off, de 9 pinos + 2 N / S + 1 N / C, 32 A, 90 °, recesso

Interruptor de ligar e desligar, Gama de produtos: Interruptor de ligar e desligar, Referência do grupo de peças: T3, com punho de polegar preto e placa frontal, 9 pólos, Grau de proteção: Frontal IP65, Design: montagem embutida, Ângulo de comutação: 90 °, Desempenho de comutação: mantido, placa frontal: 0-1, Potência do motor AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Corrente nominal ininterrupta: Iu = 32 A, 6 unidade(s) de contato, Normas: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Interruptor-seccionador de acordo com IEC/EN 60947-3

Mais detalhes


Aparelhos elétricos de baixa tensão > Suporte

Home > EATON - MOELLER

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Entrega do programa
A gama de produtos
 Interruptor On-Off
Parte do grupo de referência
 T3
com preto aderência polegar e placa frontal
Número de pólos
 9-pólo
Contatos auxiliares
N/S 2
N/C 1
Grau de Proteção
 Da parte dianteira IP65
Design
 montagem embutida
Contato sequência
Ângulo de comutação
 ° 90
Comutação de desempenho
 mantida
Placa da frente não.
placa frontal
 0-1
Classificação do Motor AC-23A, 50 - 60 Hz
400 V
 P kW 15
Nominal ininterrupta de corrente
 Euu Um 32
Número de contacto unidades
 contacte unidade(s) 6
Dados técnicos
Geral
Normas
 IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Interruptor-seccionador de acordo com a norma IEC/EN 60947-3
Climáticas revisão de texto
 Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
Aberto
 °C -25 - +50
Entre
 °C -25 - +40
Categoria de sobretensão/grau de poluição
 III/3
Tensão de resistência a impuso nominal
 Uimp V AC 6000
Mecânica, resistência ao choque
 g 15
Posição de montagem
 Conforme necessário
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
 Dedo e volta da mão-prova
Contactos
As variáveis mecânicas
Número de pólos
 9-pólo
Contatos auxiliares
N/S 2
N/C 1
Características elétricas
Tensão nominal de operação
 Ue V AC 690
Nominal ininterrupta de corrente
 Euu Um 32
Nota sobre a nominal ininterrupta corrente !u
 Nominal ininterrupta corrente Iu é especificado para max. seção transversal.
Classificação de carga com operação intermitente, classe 12
AB 25 % DF
 x Ie 2
AB 40 % DF
 x Ie 1.6
AB 60 % DF
 x Ie 1.3
Curto-circuito
Fusível
 Um gG/gL 35
Nominal de curta duração admissível corrente (1 s atuais)
 Eucw Umrms 650
Nota sobre nominal de curta duração admissível corrente lcw
 Corrente para um tempo de 1 segundo
Nominal condicional de curto-circuito corrente
 Qi kA 1
Capacidade de comutação de
na de na
 Um 320
na de na
 Um
230 V
 Um 260
400/415 V
 Um 260
500 V
 Um 240
690 V
 Um 170
Isolamento de segurança EN 61140
entre os contatos
 V AC 440
Atual de perda de calor por contato eue
 W 1.1
Atual de perda de calor por circuito auxiliar Ie(AC-15/230 V)
 CO 1.1
Vida útil mecânica
 Operações x 106 > 0.5
Frequência máxima
 Operações/h 1200
AC
AC-3
Classificação de carga do motor interruptor de
 P kW
220 V 230 V
 P kW 5.5
230 V Estrela-triângulo
 P kW 7.5
400 V 415 V
 P kW 11
400 V Estrela-triângulo
 P kW 15
500 V
 P kW 15
500 V Estrela-triângulo
 P kW 18.5
690 V
 P kW 11
690 V Estrela-triângulo
 P kW 22
Corrente operacional nominal do motor chave de carga
230 V
 Eue Um 23.7
230 V estrela-triângulo
 Eue Um 32
400 V 415 V
 Eue Um 23.7
400 V estrela-triângulo
 Eue Um 32
500 V
 Eue Um 23.7
500 V estrela-triângulo
 Eue Um 32
690 V
 Eue Um 14.7
690 V estrela-triângulo
 Eue Um 25.5
AC-21A
Corrente operacional nominal do interruptor
440 V
 Eue Um 32
AC-23A
Classificação do Motor AC-23A, 50 - 60 Hz
 P kW
230 V
 P kW 7.5
400 V 415 V
 P kW 15
500 V
 P kW 15
690 V
 P kW 15
Corrente operacional nominal do motor chave de carga
230 V
 Eue Um 32
400 V 415 V
 Eue Um 32
500 V
 Eue Um 26.4
690 V
 Eue Um 17
DC
CC-1, de abertura com Carga parâmetros L/R = 1 ms
Corrente operacional nominal
 Eue Um 25
Tensão por contato par em série
 V 60
DC-21A
 Eue Um
Corrente operacional nominal
 Eue Um 1
Contactos
 Quantidade 1
DC-23A, carga do motor switchL/R = 15 ms
24 V
Corrente operacional nominal
 Eue Um 25
Contactos
 Quantidade 1
48 V
Corrente operacional nominal
 Eue Um 25
Contactos
 Quantidade 2
60 V
Corrente operacional nominal
 Eue Um 25
Contactos
 Quantidade 3
120 V
Corrente operacional nominal
 Eue Um 12
Contactos
 Quantidade 3
240 V
Corrente operacional nominal
 Eue Um 5
Contactos
 Quantidade 5
DC-13, interruptores de Controle L/R = 50 ms
Corrente operacional nominal
 Eue Um 20
Tensão por contato par em série
 V 24
Circuito de controle de segurança de 24 V DC, 10 mA
 Probabilidade de falha HF < 10-5, < 1 falha em operações de 100000
Terminal de capacidades
Sólido ou trançado
 mm2 1 x (1 - 6)
2 x (1 - 6)
Flexível com virolas DIN 46228
 mm2 1 x (0.75 - 4)
2 x (0.75 - 4)
Terminais de parafuso
 M4
Max. torque de aperto
 Nm 1.6
Técnico de segurança parâmetros:
Notas
 B10dvalores conforme EN ISO 13849-1, tabela C1
A classificação de dados para tipos de aprovados
Contactos
Tensão nominal de operação
 Ue V AC 600
Nominal ininterrupta de corrente máx.
Principal a realização de caminhos
Uso geral
 EuU Um 25
Contatos auxiliares
Uso Geral
 EuU Um 10
Piloto Dever
 600
P 600
Capacidade de comutação de
Máxima potência do motor
Fase única
120 V CA
 PS 1.5
200 V CA
 PS 3
240 V CA
 PS 3
Três fases
200 V CA
 PS 3
240 V CA
 PS 3
480 V CA
 PS 7.5
600 V CA
 PS 10
Corrente De Curto-Circuito Classificação
 SCCR
Básica Da Avaliação
 kA 5
max. Fusível
 Um 40
Alta falha de classificação
 kA 10
max. Fusível
 Um 40, Classe J
A capacidade do Terminal
Sólido ou condutor flexível com virola
 AWG 14 - 10
Terminais de parafuso
 M4
Torque de aperto
 lb-em 17.6
Aprovações
Padrões De Produto UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; marcação CE
UL Arquivo Nº. E36332
UL Controlo de Categoria Nenhuma. NLRV
CSA Arquivo. 12528
CSA Classe Nenhuma. 3211-05
América Do Norte Certificação UL, CSA
Adequado para Ramo de circuitos, adequado como motor desligar
Grau de Proteção IEC: IP65; UL/CSA Tipo 1, 12

ETIM for 004280 Componentes industriais para Baixa Tensão (EC000216)
Característica Valor
Versão de interruptor principal (EF006981) Não
Versão de chave de manutenção/serviço (EF006986) Não
Versão de interruptor de segurança (EF006985) Não
Versão como instalação de paragem de emergência (EF006959) Não
Versão do interruptor de inversão (EF009408) Não
Número de interruptores (EF005586) 1
Tensão nominal de operação (EF001435) 690 V
Corrente permanente nominal Iu (EF001389) 32 A
Corrente permanente nominal em AC-21, 400 V (EF009165) 32 A
Potência de operação nominal em AC-3, 400 V (EF001364) 11 kW
Corrente nominal suportável lcw atual (EF007050) 0.65 kA
Potência de operação nominal em AC-23, 400 V (EF007027) 15 kW
Potência de comutação a 400 V (EF009166) 15 kW
Corrente condicional nominal de curto-circuito Iq (EF001444) 1 kA
Número de polos (EF001391) 9
Número de contatos auxiliares como contato normalmente fechado (EF001377) 1
Número de contatos auxiliares como contato normalmente aberto (EF001376) 2
Número de contatos auxiliares como contato de comutação (EF003531) 0
Acionamento do motor opcional (EF007386) Não
Acionamento do motor integrado (EF006697) Não
Saída de tensão opcional (EF007491) Não
Construção do dispositivo (EF008240) Técnica de instalação fixa para dispositivo embutido
Adequado para montagem frontal de 4 furos (EF007247) Sim
Adequado para o centro de montagem frontal (EF007248) Não
Apropriado para a instalação do quadro de distribuição (EF007262) Não
Adequado para montagem intermediária (EF007264) Não
Cor do elemento de atuação (EF007167) Preto
Tipo de elemento de controlo (EF006976) Botão de giro curto
Possível interbloqueio (EF006281) Não
Tipo de conexão elétrica do circuito principal (EF006819) Ligação com parafuso
Com cablagem pré-montada (EF016444) Não
Grau de proteção (IP), frente (EF003118) IP65
Grau de proteção (NEMA) (EF011959) 12
Largura (EF000008) 61 mm
Altura (EF000040) 54 mm
Profundidade (EF000049) 137 mm
