> EATON - MOELLER>004280 ELECTRIC EIN-AUS-Schalter, 9-polig + 2 Schließer + 1 Öffner, 32 A, 90 °, Einbau
Vorheriges Produkt Nächstes Produkt

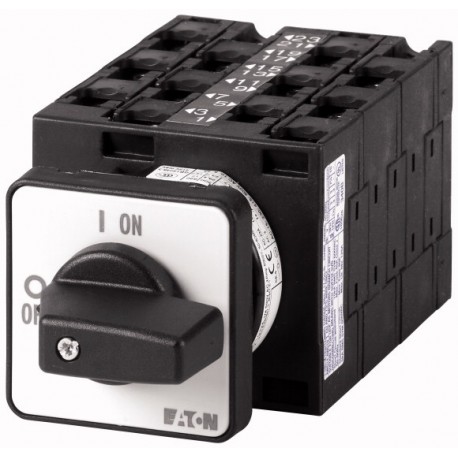

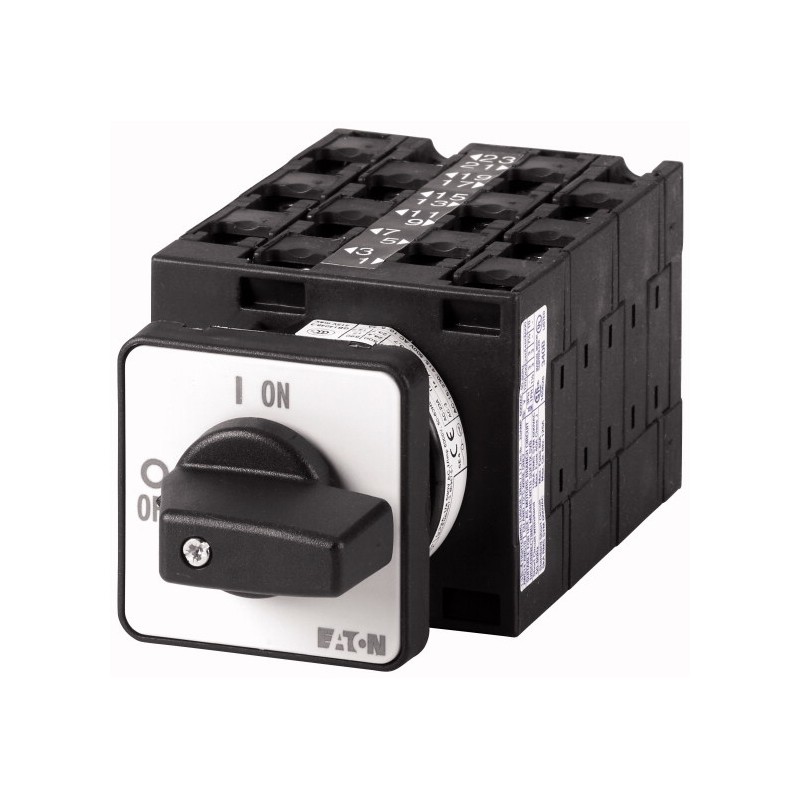

004280 EATON ELECTRIC EIN-AUS-Schalter, 9-polig + 2 Schließer + 1 Öffner, 32 A, 90 °, Einbau Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

004280 EATON ELECTRIC EIN-AUS-Schalter, 9-polig + 2 Schließer + 1 Öffner, 32 A, 90 °, Einbau

004280

EATON-MOELLER

EIN-AUS-Schalter, 9-polig + 2 Schließer + 1 Öffner, 32 A, 90 °, Einbau

Ein-Aus-Schalter, Lieferprogramm: Ein-Aus-Schalter, Artikelgruppen-Referenz: T3, mit schwarzem Daumengriff und Frontplatte, 9-polig, Schutzart: Front IP65, Ausführung: Unterputzmontage, Schaltwinkel: 90°, Schaltleistung: rastend, Frontplatte: 0-1, Motorleistung AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Bemessungsdauerstrom: Iu = 32 A, 6 Kontakteinheit(en), Normen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Home > EATON - MOELLER

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Durchführung des Programms
Produktpalette
 Ein-Aus-Schalter
Teil der Referenzgruppe
 S3
mit Schwarz, Daumen und Frontplatte
Anzahl der Pole
 9-polig
Hilfskontakte
N/S 2
N/A 1
Schutzgrad
 IP65 Vorderseite
Design
 Flush-Montage
Kontaktsequenz
Manövrierwinkel
 ° 90
Schaltleistung
 Hält
Frontplatte Nr.
Frontplatte
 0-1
Motorleistung AC-23A, 50 - 60 Hz
400 V
 P Kw 15
Unterbrechungsfreier Nennstrom
 Ichoder Eins 32
Kontaktnummer der Einheiten von
 Kontakteinheit(en) 6
Technische Daten
Allgemein
Standards
 IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Lasttrennschalter nach IEC/EN 60947-3
Klimatische Korrektur
 Feucht, konstante Wärme, IEC 60068-2-78
Feuchte, zyklische Wärme, IEC 60068-2-30
Umgebungstemperatur
Öffnen
 ℃ -25 - +50
Geschlossen
 ℃ -25 - +40
Überspannungskategorie/Verschmutzungsgrad
 III/3
Unterstützte Nennimpulsspannung
 UImp V Wechselstrom 6000
Mechanik der Stoßfestigkeit
 G 15
Montageposition
 Nach Bedarf
Schutz gegen direktes Berühren bei frontaler Bedienung (EN 50274)
 Finger- und Handrücken sicher
Kontakte
Variable Mechanik
Anzahl der Pole
 9-polig
Hilfskontakte
N/S 2
N/A 1
Elektrische Eigenschaften
Bemessungs-Betriebsspannung
 UUnd V Wechselstrom 690
Unterbrechungsfreier Nennstrom
 Ichoder Eins 32
Hinweis zum unterbrechungsfreien Nennstrom !oder
 Der unterbrechungsfreie Nennstrom Iu ist für max. den Querschnitt angegeben.
Intermittierende Belastbarkeit, Klasse 12
AB 25 % DF
 x IchUnd 2
AB 40 % DF
 x IchUnd 1.6
AB 60 % DF
 x IchUnd 1.3
Kurzschluss-Einstufung
Sicherung
 Ein gG/gL 35
Zugewiesener Nennstrom mit kurzer Dauer (1 s Strom)
 IchCw EinsRms 650
Hinweis zum aktuellen kurzfristig nominal zugeordneten LCW
 Strom für 1 Sekunde
Bedingter Bemessungskurzschlussstrom
 IQ Ka 1
Schaltleistung
Nein, auf keinen Fall
 Eins 320
Nein, auf keinen Fall
 Eins
230 V
 Eins 260
400/415 V
 Eins 260
500 V
 Eins 240
690 V
 Eins 170
Sicherheitsisolierung nach EN 61140
unter Kontakten
 V Wechselstrom 440
Stromkontakt-Wärmeverlust im IUnd
 W 1.1
Strom der Verlustwärme durch Hilfskreis im IUnd(AC-15/230 V)
 KO 1.1
Lebenserwartung, Mechanik
 Die Funktionsweise von x 106 > 0,5
Maximale Betriebsfrequenz
 Arbeitsschritte/h 1200
Ac
AC-3
Nennleistung, Motorlastschalter
 P Kw
220 V 230 V
 P Kw 5.5
230 V Stern-Dreieck
 P Kw 7.5
400 V 415 V
 P Kw 11
400 V Stern-Dreieck
 P Kw 15
500 V
 P Kw 15
500 V Stern-Dreieck
 P Kw 18.5
690 V
 P Kw 11
690 V Stern-Dreieck
 P Kw 22
Nennbetriebsstrom des Motorlastschalters
230 V
 IchUnd Eins 23.7
230 V Stern-Dreieck
 IchUnd Eins 32
400 V 415 V
 IchUnd Eins 23.7
400 V Stern-Dreieck
 IchUnd Eins 32
500 V
 IchUnd Eins 23.7
500 V Stern-Dreieck
 IchUnd Eins 32
690 V
 IchUnd Eins 14.7
690 V Stern-Dreieck
 IchUnd Eins 25.5
AC-21A
Bemessungsbetriebsstrom des Schalters
440 V
 IchUnd Eins 32
AC-23A
Motorleistung AC-23A, 50 - 60 Hz
 P Kw
230 V
 P Kw 7.5
400 V 415 V
 P Kw 15
500 V
 P Kw 15
690 V
 P Kw 15
Nennbetriebsstrom des Motorlastschalters
230 V
 IchUnd Eins 32
400 V 415 V
 IchUnd Eins 32
500 V
 IchUnd Eins 26.4
690 V
 IchUnd Eins 17
Dc
DC-1, Lastschalter L/R = 1 ms
Bemessungsbetriebsstrom
 IchUnd Eins 25
Drehmoment Kontaktspannung in Reihe
 V 60
Gleichstrom-21A
 IchUnd Eins
Bemessungsbetriebsstrom
 IchUnd Eins 1
Kontakte
 Menge 1
DC-23A, L/R-Umschalter-Motorlast = 15 ms
24 V
Bemessungsbetriebsstrom
 IchUnd Eins 25
Kontakte
 Menge 1
48 V
Bemessungsbetriebsstrom
 IchUnd Eins 25
Kontakte
 Menge 2
60 V
Bemessungsbetriebsstrom
 IchUnd Eins 25
Kontakte
 Menge 3
120 V
Bemessungsbetriebsstrom
 IchUnd Eins 12
Kontakte
 Menge 3
240 V
Bemessungsbetriebsstrom
 IchUnd Eins 5
Kontakte
 Menge 5
DC-13, L/R-Steuerschalter = 50 ms
Bemessungsbetriebsstrom
 IchUnd Eins 20
Drehmoment Kontaktspannung in Reihe
 V 24
Zuverlässigkeit Steuerstromkreis bei 24 VDC, 10 mA
 Die Wahrscheinlichkeit des Scheiterns HF < 10-5, < 1 Ausfall in 100000 Arbeitsgängen
Kapazitäts-Terminal
Fest oder geflochten
 Mm2 1 x (1 - 6)
2 x (1 - 6)
Flexibel mit Aderendhülsen nach DIN 46228
 Mm2 1 x (0,75 - 4)
2 x (0,75 - 4)
Schraubklemme
 M4
Max. Drehmoment
 Nm 1.6
Parameter des Sicherheitstechnikers:
Notizen
 B10dWerte nach EN ISO 13849-1, Tabelle C1
Sortieren von Daten für genehmigte Typen
Kontakte
Bemessungs-Betriebsspannung
 UUnd V Wechselstrom 600
Maximaler unterbrechungsfreier Nennstrom.
Hauptsache die Realisierung von Routen
Allgemeiner Zweck
 IchU Eins 25
Hilfskontakte
Allgemeiner Zweck
 IchU Eins 10
Piloten-Service
 Ein 600
P 600
Schaltleistung
Maximale Motorleistung
Einphasig
120 V AC
 PS 1.5
200 V Wechselstrom
 PS 3
240 V Wechselstrom
 PS 3
Dreiphasig
200 V Wechselstrom
 PS 3
240 V Wechselstrom
 PS 3
480 V AC
 PS 7.5
600 V AC
 PS 10
Nennkurzschlussstrom
 SCCR
Grundlagen der Notation
 Ka 5
Max. Sicherung
 Eins 40
Hoher Bewertungsfehler
 Ka 10
Max. Sicherung
 Eins 40, der Klasse J
Kapazität des Terminals
Massiver oder flexibler Leiter mit Kappe
 AWG 14 - 10
Schraubklemme
 M4
Anzugsmoment
 Pfund 17.6
Zulassungen
Produktstandards UL 508; CSA-C22.2 Nr. 14-05; CSA-C22.2 Nr. 94; IEC/EN 60947-3; CE-Kennzeichnung
UL-Datei-Nr. E36332
UL-Kontrollkategorie Nr. NLRV
CSA-Datei-Nr. 12528
CSA-Klasse Nr. 3211-05
Nordamerika-Zertifizierung UL-gelistet, CSA-zertifiziert
Geeignet für Stromkreise, ausreichend, wenn der Motor abgeklemmt wird
Schutzgrad IEC: IP65; UL/CSA Typ 1, 12

ETIM for 004280 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Nein
Ausführung als Wartungs-/Reparaturschalter (EF006986) Nein
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 32 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 11 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 0.65 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 15 kW
Schaltleistung bei 400 V (EF009166) 15 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 1 kA
Polzahl (EF001391) 9
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anzahl der Hilfskontakte als Schließer (EF001376) 2
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Ja
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) kurzer Drehgriff
Verriegelbar (EF006281) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA) (EF011959) 12
Breite (EF000008) 61 mm
Höhe (EF000040) 54 mm
Tiefe (EF000049) 137 mm
