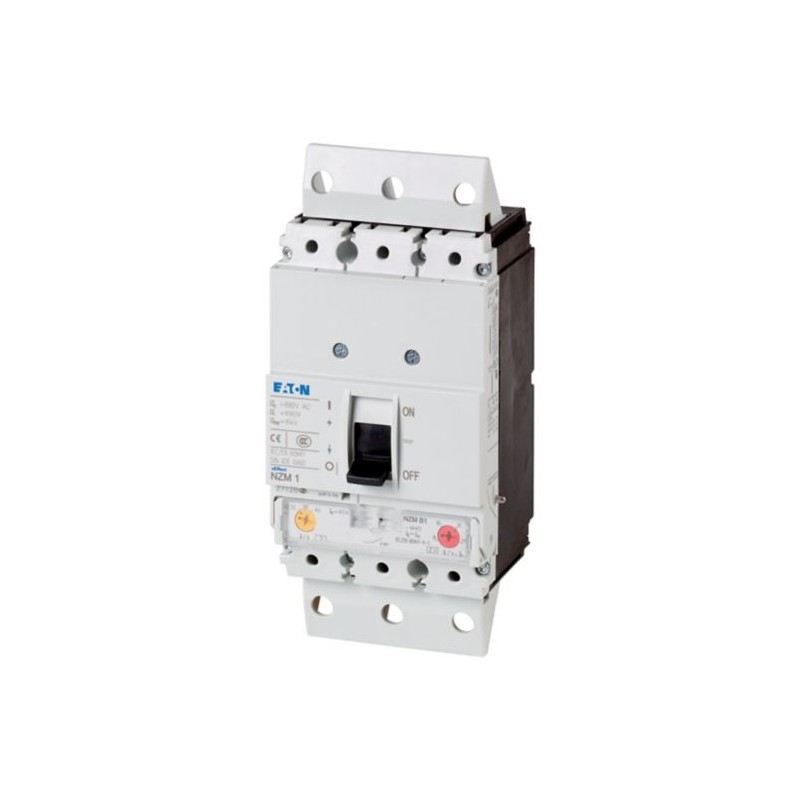

NZMS1-A25-SVE 112781 Y7-112781 EATON ELECTRIC Interruptor automatico , de encaixe (sem zocalo), 3P, Iu: 25A
NZMS1-A25-SVE
112781
Y7-112781
EATON-MOELLER
Interruptor automatico , de encaixe (sem zocalo), 3P, Iu: 25A
NZM auto int., plug-in (sem zocalo), 3P, Iu: 25A
Disjuntor 3-pole 25A, proteção do sistema/cabo, unidade removível
Série NZM. -Os disjuntores cobrem todos os casos de aplicação com apenas quatro tamanhos compactos e são adequados para o mercado de IEC. Os grupos de funções modulares sempre tornam a montagem mais flexível. Com liberações termomagnéticas para sistemas e proteção de cabos.
Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
NZM Molded Case Automatic Switches
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Programa de entrega
Alimentação
400/415 V, 50 Hz [Eucu]
70 kA
Corrente nominal = nominal ininterrupta de corrente [In= Ou]
Corrente nominal = nominal ininterrupta de corrente [In= Ou]
25 A
Calibração de campo
- Versão térmica
[Or]
[Or]20 - 25
Magnético de lançamento
[Orm]sem atraso
[Oo= Onx ...]
[Orm]sem atraso[Oo= Onx ...] 350 fixo
Dados técnicos
Geral
Temperatura ambienteArmazenamento em temperatura ambiente
-40 - +70 °C
Temperatura ambienteOperação
-25 - +70 °C
Disjuntores de alimentação
Corrente nominal = nominal ininterrupta de corrente [In= Ou]
25 A
Alimentação
Nominal capacidade de interrupção em curto-circuito Acn[Ocn]Uti IEC/EN 60947 sequência de comutação OtCO [eucu]400/415 V, 50/60 Hz [Eucu]
70 kA
Design verifica de acordo com a norma IEC/EN 61439
Dados técnicos para projeto verifica
A dissipação do dispositivo, como uma função da corrente [Pvid]
8.78 W
Temperatura ambiente de serviço min.
-25 °C
Temperatura ambiente máx serviço.
+70 °C
Design verifica de acordo com a IEC/EN 61439
10.2 a Adequação de materiais e componentes10.2.2 Resistência à corrosão
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.1 Resistência da caixa, para o calor
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.2 Resistência do material isolante ao calor níveis normais de
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.3 Resistência do material isolante ao calor níveis extraordinários
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.4 Resistência à irradiação UV
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.5 de Elevação
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.2 a Adequação de materiais e componentes10.2.6 Prova
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.2 a Adequação de materiais e componentes10.2.7 Rotulagem
Os requisitos da norma de produto são atendidos.
10.3 Graus de proteção fornecidos pelos gabinetes
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.4 Vias de dispersão de ar e de superfície
Os requisitos da norma de produto são atendidos.
10.5 Proteção contra choque elétrico
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.6 flush Montagem de aparelhos
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.7 Circuitos internos e conexões
É da responsabilidade do fabricante, do painel elétrico.
10.8 Conexões de condutores introduzido de fora
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.2 força dieléctrica em frequência da rede
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.3 impulso de Tensão
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.4 Teste de caixas de material isolante
É da responsabilidade do fabricante, do painel elétrico.
10.10 Aquecimento
O cálculo do superaquecimento é a responsabilidade do fabricante do painel elétrico. A Eaton fornece dados sobre a dissipação do equipamento.
10.11 Resistência a curto-circuito
É da responsabilidade do fabricante, do painel elétrico. Respeitar os valores padrão do equipamento.
10.12 EMC
É da responsabilidade do fabricante, do painel elétrico. Respeitar os valores padrão do equipamento.
10.13 funcionamento mecânico
Para a unidade de requisitos são atendidos, respeitando as orientações do manual de instruções de montagem (A).
Dados técnicos, de acordo com ETIM 7.0
equipamentos elétricos em baixa tensão (EG000017) / disjuntor para proteção de transformadores, geradores e equipamentos (EC000228)
A Técnica Da Ar., Elém., A Energia, A Tecnologia. Comm., Rede E Proc. Pipeline / Mudar Tecnologia, Baixa Tensão de Alimentação / Disjuntores (Ns < 1 Hp) / Interruptor de alimentação para trans. generat. e assist. plantas ([email protected] [AJZ716013])
nominal de corrente contínua Ui
25 A
tensão nominal
690 - 690 V
o limite de corrente nominal de comutação para o curto-circuito em 400 V, 50 Hz
70 kA
faixa de ajuste da unidade de desarme de sobrecarga
20 - 25
a faixa de ajuste do ativador de um curto-circuito com pequeno atraso
0 - 0
a faixa de ajuste do ativador de curto-circuito não-tempo de atraso
350 - 350
proteção de falha de terra detector integrada
nenhum
tipo de conexão de circuito na roda elétrica
grampo do quadro
o tipo de construção do dispositivo
embutida luminária, a técnica, com a inserção de plug-in
adequado para a montagem de um chapéu
nenhum
montagem em trilho DIN opcional
nenhum
número de contatos auxiliares, contatos do resto
Zero
número de contatos auxiliares, fechamento de contatos
Zero
número de contatos auxiliares, transformadores
Zero
indicador de intervenção,
nenhum
com subtensão
nenhum
número de pólos
Três
a localização da ligação para o circuito elétrico para a principal
atrás
a execução do elemento de unidade
rocker
completo do dispositivo com a unidade de segurança
sim
motor da unidade integrada
nenhum
o motor de acionamento opcional
nenhum
grau de proteção (IP)
IP20
| Característica | Valor |
|---|---|
| Corrente permanente nominal Iu (EF001389) | 25 A |
| Intervalo de tensões especificadas (EF003977) | 690 V |
| Corrente nominal de comutação de curto-circuito Icu a 400 V, 50 Hz (EF007048) | 70 kA |
| Configuração de corrente da proteção contra sobrecargas (EF002336) | 20 A |
| Intervalo de configuração do atraso de rearme após curto-circuíto (EF007129) | 0 A |
| Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) | 350 A |
| Construção do dispositivo (EF008240) | Técnica de conexão para dispositivo embutido |
| Proteção integrada de falta à terra (EF007296) | Não |
| Tipo de conexão elétrica do circuito principal (EF006819) | Grampo de quadro |
| Adequado para montagem em calha DIN (calha superior) (EF007250) | Não |
| Montagem em calha DIN (calha superior) opcional (EF008904) | Não |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Relé de sinalização de gatilho disponível (EF007006) | Não |
| Com passagem de subtensão integrada (EF001390) | Não |
| Número de polos (EF001391) | 3 |
| Posição de conexão do circuito de corrente principal (EF006671) | Traseira |
| Tipo de elemento de controlo (EF006976) | Alavanca basculante |
| Dispositivo completo com unidade de proteção (EF008906) | Sim |
| Acionamento do motor integrado (EF006697) | Não |
| Acionamento do motor opcional (EF007386) | Não |
| Grau de proteção (IP) (EF005474) | IP20 |
