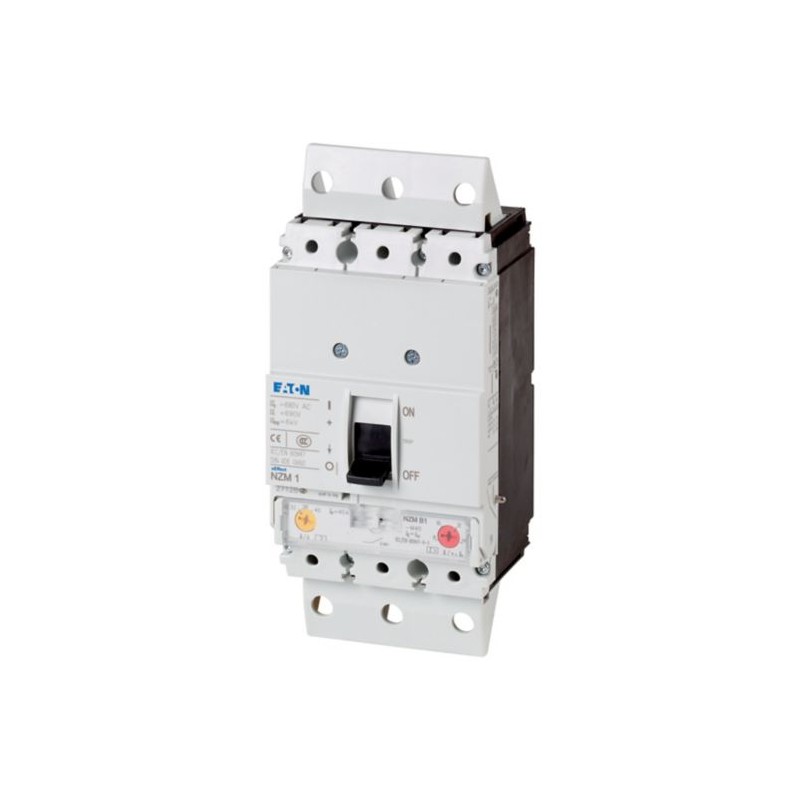

NZMS1-A25-SVE 112781 Y7-112781 EATON ELECTRIC Interruptor automatico , enchufable (sin zocalo), 3P, Iu: 25A
NZMS1-A25-SVE
112781
Y7-112781
EATON-MOELLER
Int. automático NZM, enchufable (sin zocalo), 3P, Iu: 25A
Disyuntor de 3 polos 25A, protección del sistema/cable, unidad extraíble
Serie NZM.. -Los interruptores automáticos cubren todos los casos de aplicación con solo cuatro tamaños compactos y son adecuados para el mercado IEC. Los grupos de funciones modulares siempre flexibilizan el montaje. Con liberaciones termomagnéticas para sistemas y protección de cables.
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores Automáticos Caja Moldeada NZM
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲Programa de entrega
El poder
400/415 V, 50 Hz [Icu]
70 kA
Corriente nominal = corriente ininterrumpida nominal [In= Elu]
Corriente nominal = corriente ininterrumpida nominal [In= Elu]
25 A
Calibración de campo
De liberación térmica
[Elr]
[Elr]20 - 25 A
Disparador magnético
[Elrm]sin demora
[Elel= Elnx ...]
[Elrm]sin demora[Elel= Elnx ...] 350 fijo
Datos técnicos
General
Temperatura ambienteAlmacenamiento a temperatura ambiente
-40 - +70 °C
Temperatura ambienteLa operación
-25 - +70 °C
Los disyuntores de potencia
Corriente nominal = corriente ininterrumpida nominal [In= Elu]
25 A
El poder
Punto de ruptura de la capacidad de corto-circuito de Lacn[Elcn]Unidad de cuidados intensivos a la norma IEC/EN 60947 secuencia de conmutación OtCO [Icu]400/415 V, 50/60 Hz [Icu]
70 kA
Verificaciones de diseño de acuerdo a la norma IEC/EN 61439
Datos técnicos para el diseño de controles
La disipación del dispositivo, como una función de la corriente [Pvid]
8.78 W
Servicio de temperatura ambiente min.
-25 °C
Temperatura ambiente máx servicio.
+70 °C
Verificaciones de diseño según la norma IEC/EN 61439
10.2 de la Idoneidad de los materiales y componentes10.2.2 Resistencia a la corrosión
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.1 la Resistencia de la carcasa para el calor
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.2 la Resistencia de los materiales de aislamiento de calor de los niveles normales
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.3 la Resistencia de los materiales de aislamiento de calor niveles extraordinarios
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.4 Resistencia a la radiación UV
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.5 de Elevación
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.2 de la Idoneidad de los materiales y componentes10.2.6 Prueba
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.2 de la Idoneidad de los materiales y componentes10.2.7 Etiquetado
Los requisitos de la norma de producto de que se cumplan.
10.3 Grados de protección proporcionados por las envolventes
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.4 las Vías de dispersión de aire y de la superficie
Los requisitos de la norma de producto de que se cumplan.
10.5 Protección contra descargas eléctricas
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.6 Montaje a ras de electrodomésticos
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.7 de Circuitos internos y las conexiones
Es responsabilidad del fabricante del panel eléctrico.
10.8 Conexiones para conductores introducidas desde el exterior
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.2 rigidez dieléctrica a frecuencia de la red
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.3 Tensión de impulso
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.4 Pruebas de envolventes de material aislante
Es responsabilidad del fabricante del panel eléctrico.
10.10 Calefacción
El cálculo del sobrecalentamiento es la responsabilidad del fabricante de los paneles eléctricos. Eaton proporciona datos sobre la disipación de los equipos.
10.11 Resistencia a cortocircuito
Es responsabilidad del fabricante del panel eléctrico. Respecto a los valores por defecto del equipo.
10.12 EMC
Es responsabilidad del fabricante del panel eléctrico. Respecto a los valores por defecto del equipo.
10.13 Función mecánica
Para la unidad de que se cumplen los requisitos respetando las indicaciones de las instrucciones de montaje (LA).
Datos técnicos de acuerdo a ETIM 7.0
el equipo eléctrico en baja tensión (EG000017) / interruptor automático para protección de transformadores, generadores y equipos (EC000228)
La Técnica De La Ar., Elem., La Energía, La Tecnología. Comm., De La Red Y Proc. Tuberías / Tecnología de Interruptor de Baja Tensión / Interruptores automáticos de Potencia (Ns, < 1 Hp) / Interruptor de encendido a la trans., generat. y sett. plantas ([email protected] [AJZ716013])
nominal de corriente continua de Iu
25 A
tensión nominal
690 - 690 V
el límite de corriente nominal de conmutación para el corto circuito a 400 V, 50 Hz
70 kA
rango de ajuste de la unidad de disparo de sobrecarga
20 - 25 A
el rango de ajuste del activador de un cortocircuito con retardo corto
0 - 0 En
el rango de ajuste del activador de corto circuito no-tiempo de retardo
350 - 350
protección de falla a tierra del detector integrado
no
tipo de conexión del circuito en la línea eléctrica principal
abrazadera de marco
el tipo de construcción del dispositivo
de empotrar, con técnica de insertar plug-in
adecuado para el montaje en el sombrero
no
riel de montaje DIN opcional
no
número de contactos auxiliares, contactos de el resto
Cero
número de contactos auxiliares, cierre de contactos
Cero
número de contactos auxiliares, inversores de potencia
Cero
indicador de la intervención de este
no
con disparador de mínima tensión
no
número de polos
Tres
la ubicación de la conexión para el circuito eléctrico de la principal
detrás de
la ejecución de la unidad de elemento
rocker
dispositivo completo con unidad de seguridad
sí
la unidad de motor integrado
no
la unidad de motor opcional
no
grado de protección (IP)
IP20
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 25 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 70 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 20 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 350 A |
| Construcción del dispositivo (EF008240) | Técnica de conexión para dispositivo integrado |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Abrazadera de bastidor |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con alarma activada (EF007006) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Detrás |
| Ejecución del elemento accionador (EF006976) | Palanca de balancín |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | No |
| Grado de protección (IP) (EF005474) | IP20 |
