> EATON - MOELLER>NZM Molded Case Automatic Switches >NZMS1-4-A80 109954 Y7-109954 ELECTRIC NZM Auto Int., 4P, Iu: 80A
ANUNCIAR
Produto anterior Próximo produto

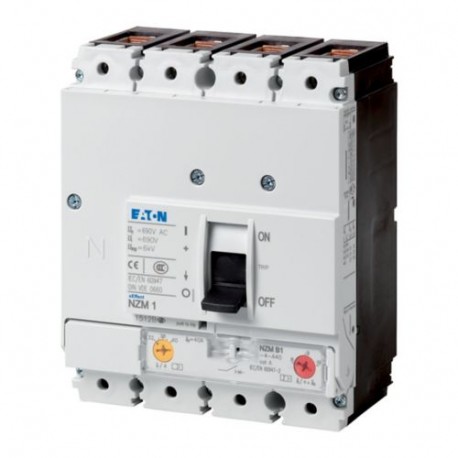

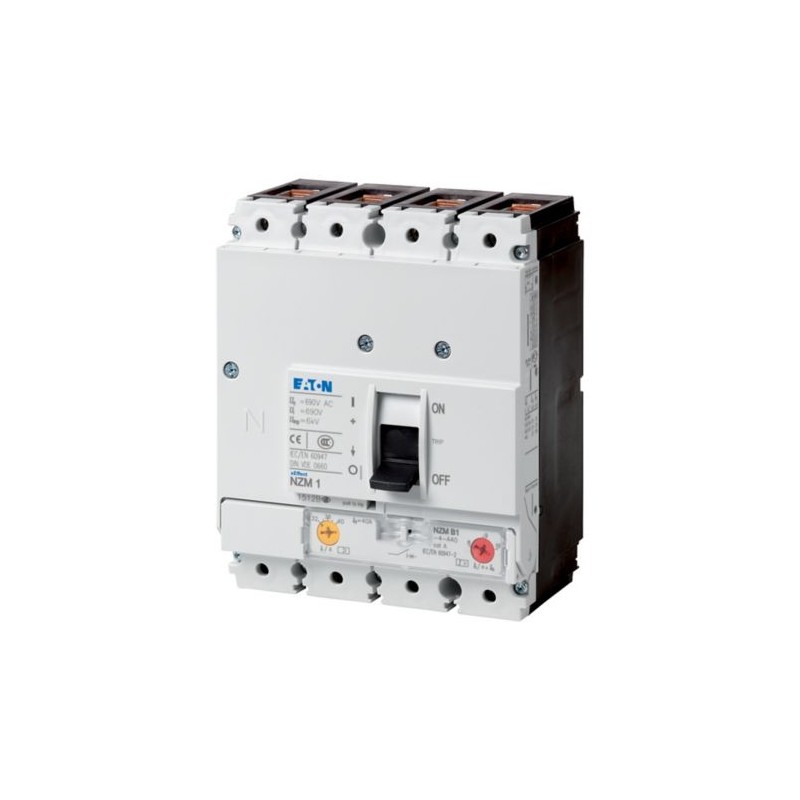

NZMS1-4-A80 109954 Y7-109954 EATON ELECTRIC NZM Auto Int., 4P, Iu: 80A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMS1-4-A80 109954 Y7-109954 EATON ELECTRIC NZM Auto Int., 4P, Iu: 80A

NZMS1-4-A80

109954

Y7-109954

EATON-MOELLER

NZM Auto Int., 4P, Iu: 80A

Int. automático NZM, 4P, Iu: 80A

Eaton Moeller series Circuit breaker NZMS1, Thermo-magnetic, Four-pole, 80 A, 690 V, Frame clamp

Série NZM. -Os disjuntores cobrem todos os casos de aplicação com apenas quatro tamanhos compactos e são adequados para o mercado de CEI. Os grupos de funções modulares sempre tornam a montagem mais flexível. Com liberações termomagnéticas para sistemas e proteção de cabos. Notas: O valor definido no condutor neutro é síncrono com o conjunto Value Go do condutor de fase.

Mais detalhes


Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $720.30
Preço unitário: $720.30
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series NZM molded case circuit breaker thermo-magnetic
Catalog Number
109954
EAN
4015081095209
Product Length/Depth
84.5 mm
Product Height
145 mm
Product Width
120 mm
Product Weight
1.325 kg
Compliances
RoHS conform
Model Code
NZMS1-4-A80

Dados técnicos - elétricos

Voltage rating
690 V - 690 V
Current rating of neutral conductor
100% of phase conductor
Amperage Rating
80 A
Instantaneous current setting (Ii) - min
6 A
Instantaneous current setting (Ii) - max
10 A
Overload current setting (Ir)
63 A - 80 A
Overload current setting (Ir) - min
63 A
Overload current setting (Ir) - max
80 A
Short delay current setting (Isd) - min
0 A
Short delay current setting (Isd) - max
0 A
Short-circuit release non-delayed setting - min
6 A
Short-circuit release non-delayed setting - max
10 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
70 kA
Electrical connection type of main circuit
Frame clamp
Handle type
Rocker lever
Overvoltage category
III
Pollution degree
3

Dados técnicos - comunicação

Current rating of neutral conductor
100% of phase conductor
Amperage Rating
80 A
Instantaneous current setting (Ii) - min
6 A
Instantaneous current setting (Ii) - max
10 A
Overload current setting (Ir)
63 A - 80 A
Overload current setting (Ir) - min
63 A
Overload current setting (Ir) - max
80 A
Short delay current setting (Isd) - min
0 A
Short delay current setting (Isd) - max
0 A
Short-circuit release non-delayed setting - min
6 A
Short-circuit release non-delayed setting - max
10 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
70 kA
Electrical connection type of main circuit
Frame clamp
Handle type
Rocker lever
Overvoltage category
III
Pollution degree
3

Dados técnicos - mecânicos

Mounting Method
DIN rail (top hat rail) mounting optional
Built-in device fixed built-in technique
Degree of protection
IP20
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Position of connection for main current circuit
Front side

ETIM for 109954 Componentes industriais para Baixa Tensão (EC000228)
Característica Valor
Corrente permanente nominal Iu (EF001389) 80 A
Intervalo de tensões especificadas (EF003977) 690 V
Corrente nominal de comutação de curto-circuito Icu a 400 V, 50 Hz (EF007048) 70 kA
Configuração de corrente da proteção contra sobrecargas (EF002336) 63 A
Intervalo de configuração do atraso de rearme após curto-circuíto (EF007129) 0 A
Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) 6 A
Construção do dispositivo (EF008240) Técnica de instalação fixa para dispositivo embutido
Proteção integrada de falta à terra (EF007296) Não
Tipo de conexão elétrica do circuito principal (EF006819) Grampo de quadro
Adequado para montagem em calha DIN (calha superior) (EF007250) Não
Montagem em calha DIN (calha superior) opcional (EF008904) Sim
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 0
Número de contatos auxiliares como contato de comutação (EF003531) 0
Relé de sinalização de gatilho disponível (EF007006) Não
Com passagem de subtensão integrada (EF001390) Não
Número de polos (EF001391) 4
Posição de conexão do circuito de corrente principal (EF006671) Lado frontal
Tipo de elemento de controlo (EF006976) Alavanca basculante
Dispositivo completo com unidade de proteção (EF008906) Sim
Acionamento do motor integrado (EF006697) Não
Acionamento do motor opcional (EF007386) Não
Grau de proteção (IP) (EF005474) IP20

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
