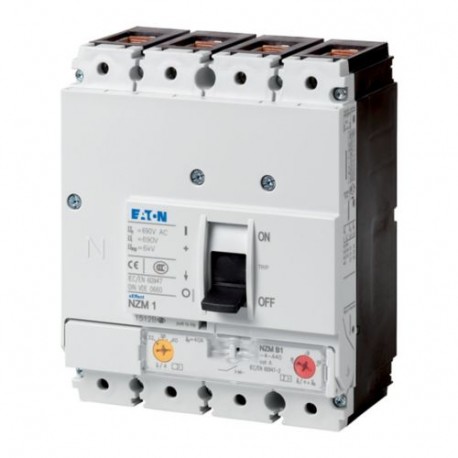

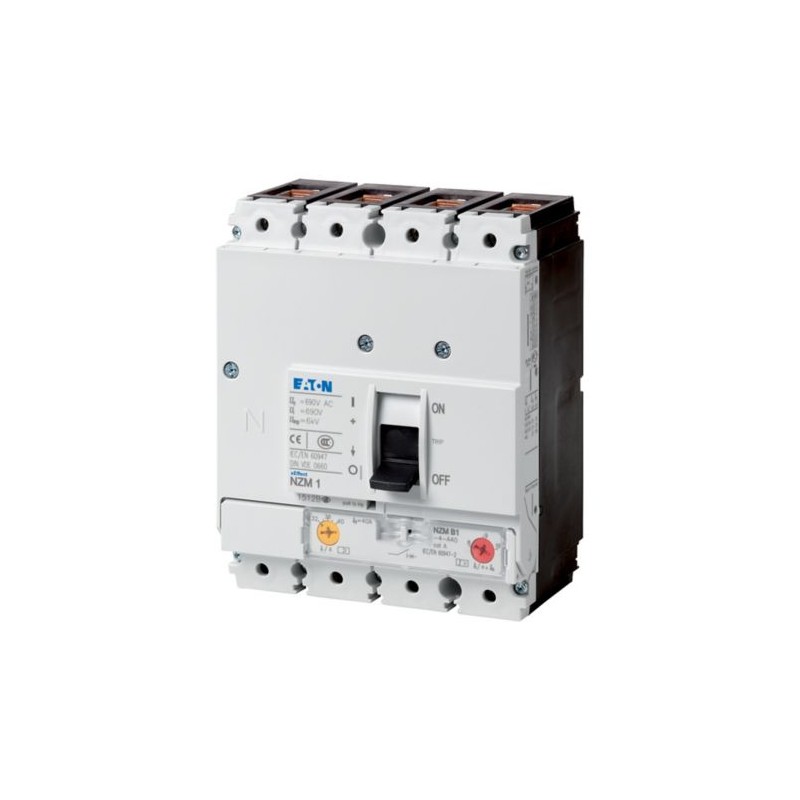

NZMS1-4-A80 109954 Y7-109954 EATON ELECTRIC NZM Auto Int., 4P, Iu: 80A
NZMS1-4-A80
109954
Y7-109954
EATON-MOELLER
NZM Auto Int., 4P, Iu: 80A
Int. automatico NZM, 4P, Ui: 80A
Serie Eaton Moeller Interruttore automatico NZMS1, Magnetotermico, Quattro poli, 80 A, 690 V, Morsetto a mantello
Serie NZM.. -Gli interruttori automatici coprono tutti i casi di applicazione con solo quattro dimensioni compatte e sono adatti per il mercato IEC. I gruppi funzionali modulari rendono sempre più flessibile l'installazione. Con sganciatori termomagnetici per impianti e protezione cavi. Note: Il valore impostato sul conduttore neutro è sincrono con il valore Ir impostato sul conduttore di fase.
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici con custodia modellata NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
| Nome prodotto | Eaton Moeller series NZM interruttore automatico magnetotermico scatolato |
| Sigla catalogo | 109954 |
| EAN | 4015081095209 |
| Lunghezza/profondità del prodotto | 84.5 mm |
| Altezza prodotto | 145 mm |
| Larghezza prodotto | 120 mm |
| Peso prodotto | 1.325 kg |
| Conformità | RoHS conform |
| Codice modello | NZMS1-4-A80 |
Delivery program
| Tipo | Interruttore automatico |
| Numero di poli | Quattro poli |
| Valore nominale intensità di corrente | 80 A |
| Caratteristiche | Unità di protezione |
| Caratteristiche speciali | Corrente nominale = corrente nominale ininterrotta: 80 A |
Technical Data - Electrical
| Tensione nominale | 690 V - 690 V |
| Corrente nominale del conduttore neutro | 100% del conduttore di fase |
| Valore nominale intensità di corrente | 80 A |
| Impostazione corrente istantanea (Ii) - min | 6 A |
| Impostazione corrente istantanea (Ii) - max | 10 A |
| Impostazione corrente di sovraccarico (Ir) | 63 A - 80 A |
| Impostazione corrente di sovraccarico (Ir) - min | 63 A |
| Impostazione corrente di sovraccarico (Ir) - max | 80 A |
| Impostazione corrente ritardo corto (Isd) - min | 0 A |
| Impostazione corrente ritardo corto (Isd) - max | 0 A |
| Impostazione sgancio in cortocircuito istantaneo - min | 6 A |
| Impostazione sganciatore per cortocircuito istantaneo - max | 10 A |
| Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz | 70 kA |
| Tipo collegamento elettrico del circuito principale | Morsetto telaio |
| Tipo di maniglia | Leva a bilanciere |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
Technical Data - Mechanical
| Metodo di montaggio | montaggio su guida a DIN opzionale Interruttore per installazione fissa |
| Metodo di montaggio | montaggio su guida a DIN opzionale Interruttore per installazione fissa |
| Grado di protezione | IP20 |
| Numero di contatti ausiliari (contatti di commutazione) | 0 |
| Numero di contatti ausiliari (contatti normalmente chiusi) | 0 |
| Numero di contatti ausiliari (contatti normalmente aperti) | 0 |
| Posizione del collegamento per il circuito di corrente principale | Lato anteriore |
| Caratteristiche speciali | Corrente nominale = corrente nominale ininterrotta: 80 A |
Design verification as per IEC/EN 61439 - technical data
| Dissipazione apparecchiature, dipendente da corrente | 16,32 W |
| Temperatura ambiente di esercizio - min | -25 °C |
| Temperatura ambiente di esercizio - max | 70 °C |
| Temperatura ambiente di stoccaggio - min | 40 °C |
| Temperatura ambiente di stoccaggio - max | 70 °C |
Design verification as per IEC/EN 61439
| 10.2.2 Resistenza alla corrosione | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.1 Verifica stabilità termica custodie | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.4 Resistenza alla radiazione ultravioletta (UV) | Soddisfa i requisiti della norma di prodotto. |
| 10.2.5 Sollevamento | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.2.6 Impatto meccanico | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.2.7 Iscrizioni | I requisiti della norma di prodotto sono soddisfatti. |
| 10.3 Grado di protezione dei gruppi di componenti | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.4 Distanze d’isolamento superficiale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.5 Protezione da folgorazione | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.6 Incorporamento di componenti e dispositivi di commutazione | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.7 Collegamenti e circuiti elettrici interni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.8 Collegamenti per conduttori esterni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.2 Rigidità elettrica potenza-frequenza | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.3 Tensione di tenuta a impulsi | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.4 Test custodie in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.10 Riscaldamento | Il calcolo della sovratemperatura rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi. |
| 10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.12 Compatibilità elettromagnetica | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL). |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 80 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 70 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 63 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 6 A |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | morsetto telaio |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | Sì |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 4 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | bilanciere |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | No |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| NZMS1-4-A80 Y7-109954 109954 IT_109954.pdf | 110 Kbytes |
|
