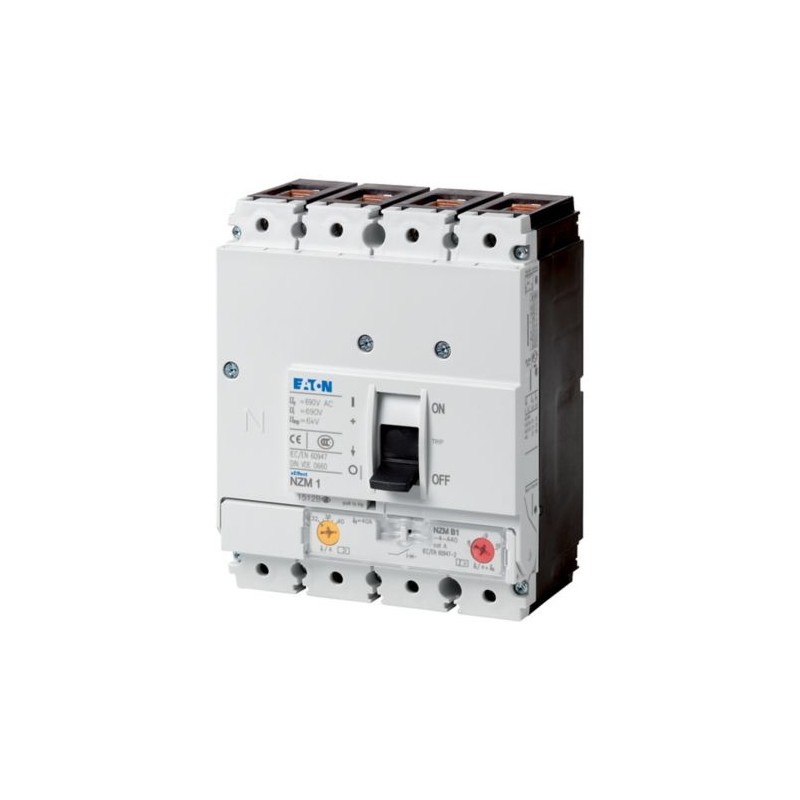

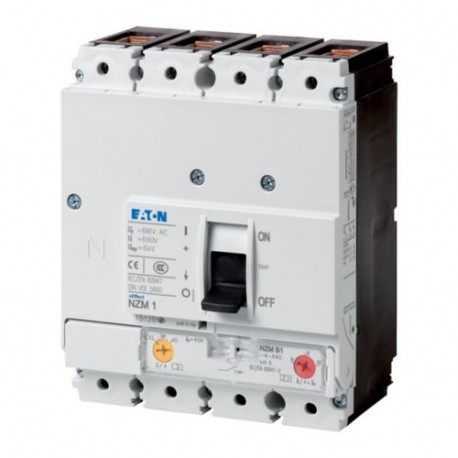

NZMS1-4-A20 109948 Y7-109948 EATON ELECTRIC NZM Auto Int., 4P, Iu: 20A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMS1-4-A20 109948 Y7-109948 EATON ELECTRIC NZM Auto Int., 4P, Iu: 20A

NZMS1-4-A20

109948

Y7-109948

EATON-MOELLER

NZM Auto Int., 4P, Iu: 20A

Int. automático NZM, 4P, Iu: 20A

Eaton Moeller series Circuit breaker NZMS1, Thermo-magnetic, Four-pole, 20 A, 690 V, Frame clamp

Série NZM. -Os disjuntores cobrem todos os casos de aplicação com apenas quatro tamanhos compactos e são adequados para o mercado de CEI. Os grupos de funções modulares sempre tornam a montagem mais flexível. Com liberações termomagnéticas para sistemas e proteção de cabos. Notas: O valor definido no condutor neutro é síncrono com o conjunto Value Go do condutor de fase.

Mais detalhes


Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $705.23
Preço unitário: $705.23
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series NZM molded case circuit breaker thermo-magnetic
Catalog Number
109948
EAN
4015081095148
Product Length/Depth
84.5 mm
Product Height
145 mm
Product Width
120 mm
Product Weight
1.325 kg
Compliances
RoHS conform
Model Code
NZMS1-4-A20

Dados técnicos - elétricos

Voltage rating
690 V - 690 V
Current rating of neutral conductor
100% of phase conductor
Amperage Rating
20 A
Instantaneous current setting (Ii) - min
350 A
Instantaneous current setting (Ii) - max
350 A
Overload current setting (Ir)
15 A - 20 A
Overload current setting (Ir) - min
16 A
Overload current setting (Ir) - max
20 A
Short delay current setting (Isd) - min
0 A
Short delay current setting (Isd) - max
0 A
Short-circuit release non-delayed setting - min
350 A
Short-circuit release non-delayed setting - max
350 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
70 kA
Electrical connection type of main circuit
Frame clamp
Handle type
Rocker lever
Overvoltage category
III
Pollution degree
3

Dados técnicos - comunicação

Current rating of neutral conductor
100% of phase conductor
Amperage Rating
20 A
Instantaneous current setting (Ii) - min
350 A
Instantaneous current setting (Ii) - max
350 A
Overload current setting (Ir)
15 A - 20 A
Overload current setting (Ir) - min
16 A
Overload current setting (Ir) - max
20 A
Short delay current setting (Isd) - min
0 A
Short delay current setting (Isd) - max
0 A
Short-circuit release non-delayed setting - min
350 A
Short-circuit release non-delayed setting - max
350 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
70 kA
Electrical connection type of main circuit
Frame clamp
Handle type
Rocker lever
Overvoltage category
III
Pollution degree
3

Dados técnicos - mecânicos

Mounting Method
Built-in device fixed built-in technique
DIN rail (top hat rail) mounting optional
Degree of protection
IP20
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Position of connection for main current circuit
Front side

ETIM for 109948 Low-voltage industrial controls and switchgear (EC000228)
Característica Valor
Rated permanent current Iu (EF001389) 20 A
Rated voltage (EF003977) 690 V
Rated short-circuit breaking capacity Icu at 400 V, 50 Hz (EF007048) 70 kA
Overload release current setting (EF002336) 16 A
Adjustment range short-term delayed short-circuit release (EF007129) 0 A
Adjustment range undelayed short-circuit release (EF007131) 350 A
Power loss (EF005387) None W
Device construction (EF008240) Built-in device fixed built-in technique
Integrated earth fault protection (EF007296) false
Type of electrical connection of main circuit (EF006819) Frame clamp
Suitable for DIN rail (top hat rail) mounting (EF007250) false
DIN rail (top hat rail) mounting optional (EF008904) true
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
With switched-off indicator (EF007006) false
With integrated under voltage release (EF001390) false
Number of poles (EF001391) 4
Position of connection for main current circuit (EF006671) Front side
Type of control element (EF006976) Rocker lever
Complete device with protection unit (EF008906) true
Motor drive integrated (EF006697) false
Motor drive optional (EF007386) false
Degree of protection (IP) (EF005474) IP20
